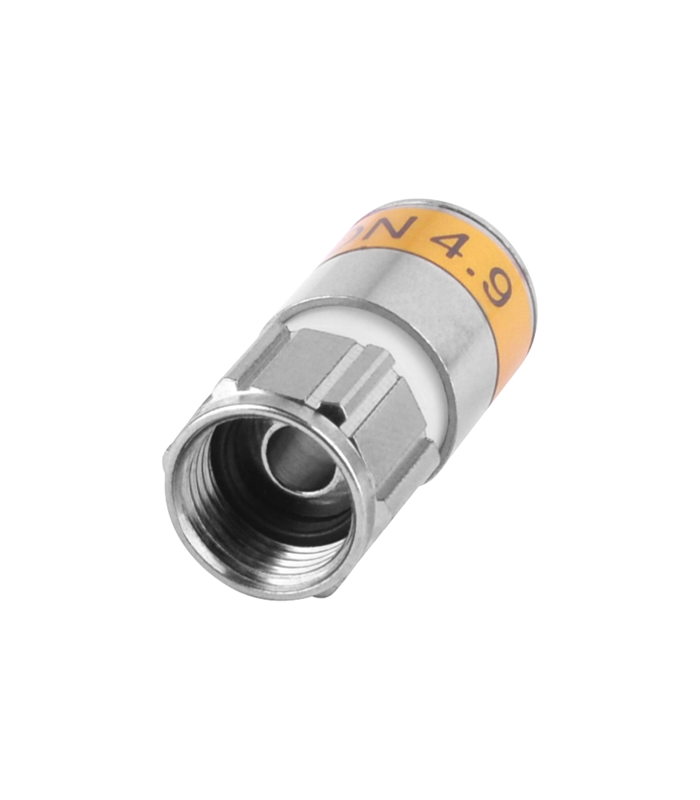

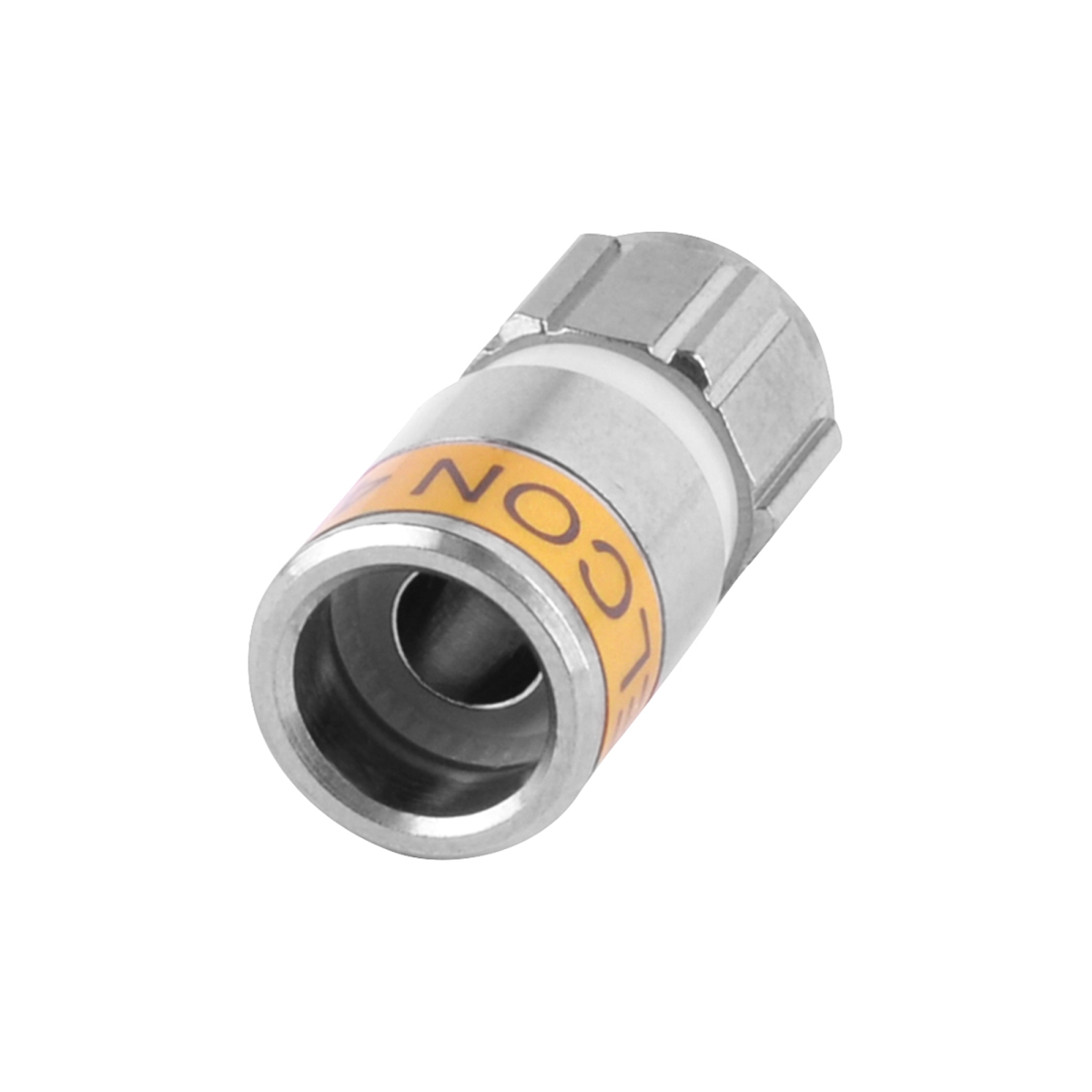

Kompresinė jungtis Cabelcon, trumpa, F-6-TD 4.9 SHORT TD 1,02

Cabelcon F-6-TD 4.9 SHORT TD 1,02 – profesionali trumpa kompresinė jungtis, skirta RG6 tipo koaksialiniams kabeliams. Ji pritaikyta kabeliams, kurių skersmuo yra nuo 6,6 iki 7 mm, o centrinės gyslos skersmuo – nuo 1,0 iki 1,05 mm.

Pagrindiniai privalumai

• Skirta patikimam RF signalo ir maitinimo perdavimui.
• Užtikrina aukštą mechaninį atsparumą ir patikimą jungtį įvairiomis atmosferos sąlygomis.
• Efektyvus ekranavimas padeda sumažinti elektromagnetinių trukdžių poveikį.
• Unikali patentuota kompresijos sistema užtikrina greitą ir patikimą montavimą.
• PushPin™ sistema leidžia jungtį sumontuoti saugiai ir lengvai patikrinti montavimo rezultatą.
• Trumpas korpusas pritaikytas kabeliams su 1,0–1,05 mm skersmens centrine gysla.
• Atsparumas vandeniui pagal IP X8 klasę – iki 30 metrų gylio 8 valandas.

Techniniai duomenys

• Palaikomas dažnių diapazonas: 0,3–3000 MHz
• Neatitikties slopinimas: daugiau kaip 35 dB
• Ekranavimas: 130 dBi
• Ekranavimo klasė: Class A++ (>105 dB)
• Užspaudimo atsparumas: daugiau kaip 50 % kabelio atsparumo
• Impedansas: 75 Ohm

Slopinimo charakteristikos

Įterpties slopinimas (tipinis):

• 0,3–500 MHz: 0,01 dB
• 500–860 MHz: 0,01 dB
• 860–1000 MHz: 0,01 dB
• 1000–1750 MHz: 0,02 dB
• 1750–2150 MHz: 0,03 dB
• 2150–3000 MHz: 0,05 dB

Neatitikties slopinimas (tipinis):

• 0,3–500 MHz: -42,2 dB
• 500–860 MHz: -42,2 dB
• 860–1000 MHz: -42,2 dB
• 1000–1750 MHz: -41,9 dB
• 1750–2150 MHz: -41,9 dB
• 2150–3000 MHz: -41,3 dB
