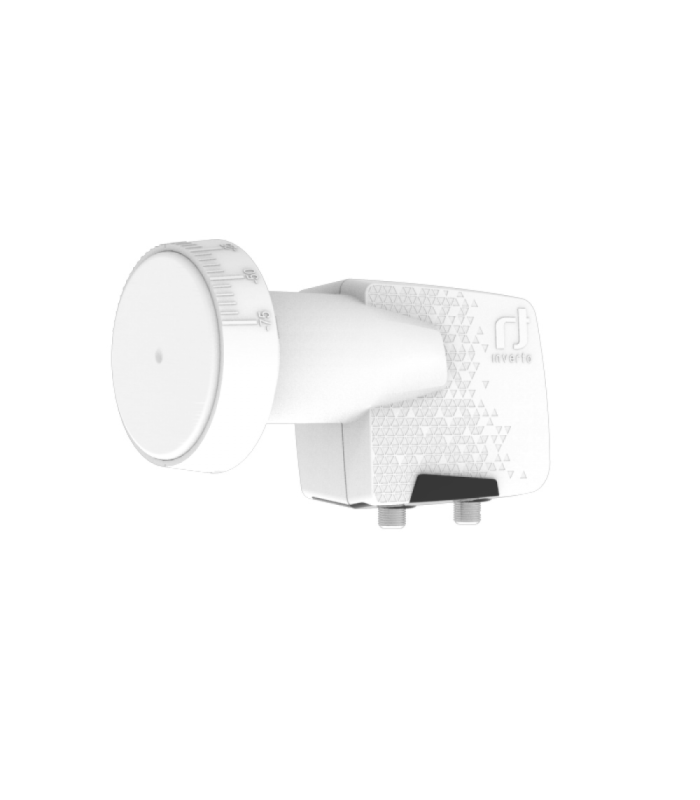

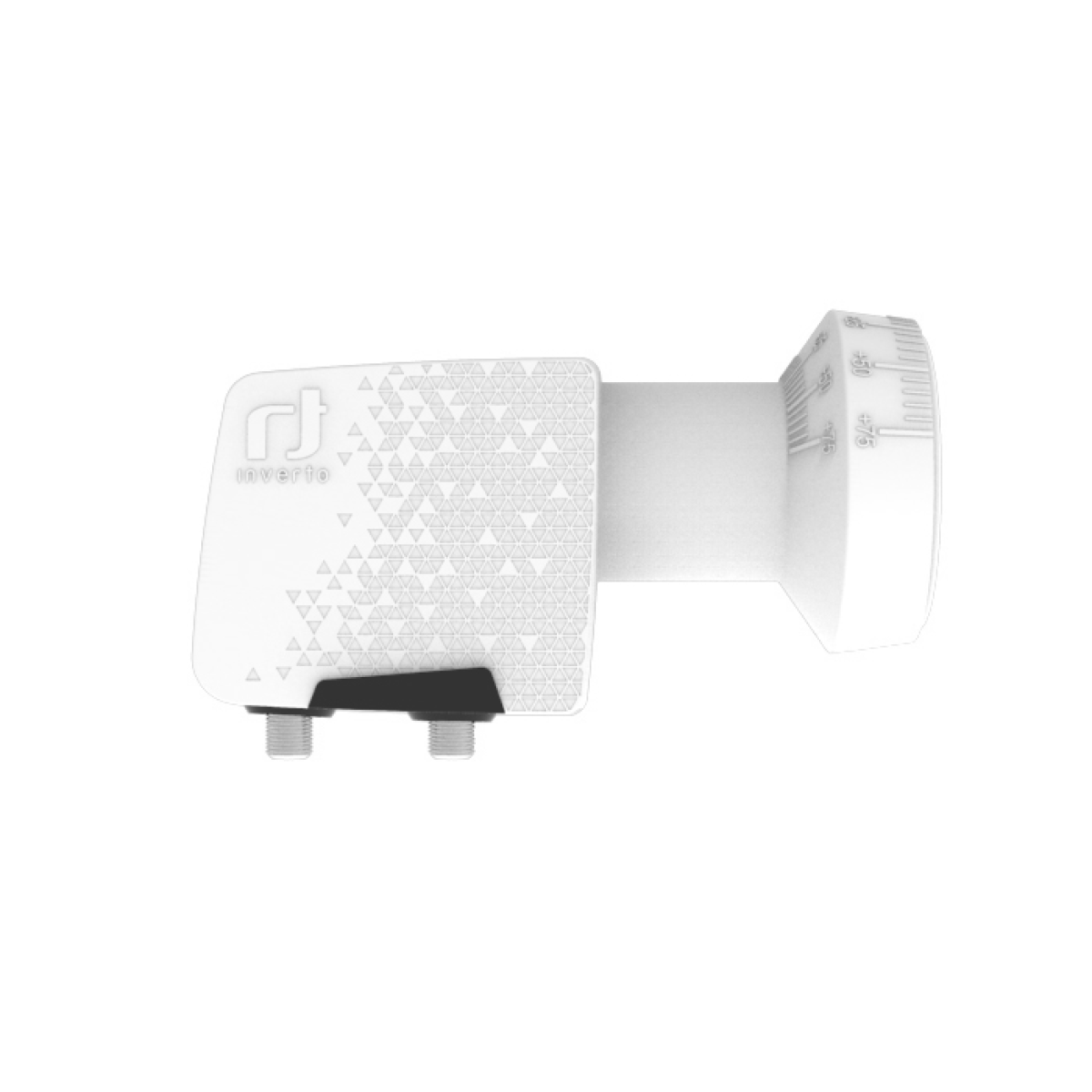

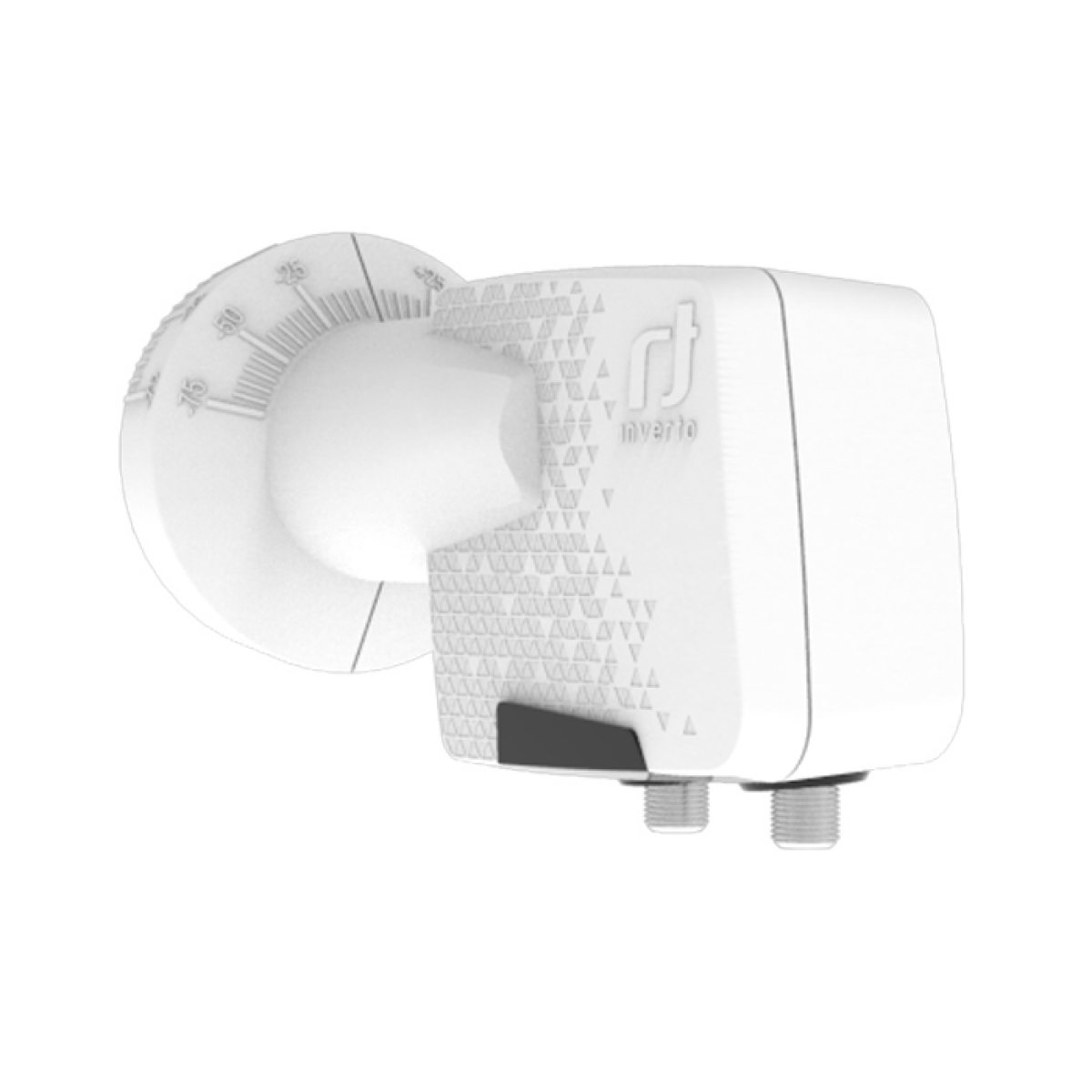

Twin palydovinis konverteris INVERTO Home Pro

Twin palydovinis konverteris INVERTO Home Pro

Twin palydovinis konverteris skirtas palydoviniam signalui priimti ir konvertuoti. Įrenginys pasižymi mažu triukšmo lygiu, dideliu konversijos stiprinimu ir stabiliu veikimu įvairiomis temperatūros sąlygomis.

• Mažas triukšmo lygis: 0,3 dB tipinis, 0,7 dB maksimalus.
• Platus dažnių diapazonas: įvesties dažniai nuo 10,7 GHz iki 12,75 GHz, išvesties dažniai nuo 950 MHz iki 2150 MHz.
• Didelis konversijos stiprinimas: mažiausiai 55 dB.
• Patikimas veikimas: darbinė temperatūra nuo -30 °C iki +60 °C.
• Standartinė jungtis: F tipo išvesties jungtis, moteriškoji.

Techniniai duomenys

Įvesties dažnių diapazonas: 10,7 GHz ~ 12,75 GHz
Išvesties dažnių diapazonas: 950 MHz ~ 2150 MHz
Žemo dažnio LO dažnis: 9,75 GHz
Aukšto dažnio LO dažnis: 10,6 GHz
Triukšmo lygis: 0,3 dB tip. (0,7 dB maks.)
LO dažnio tikslumas esant 25 °C: maks. ±500 kHz
LO temperatūrinis poslinkis: maks. ±1,0 MHz
LO fazinis triukšmas esant 10 kHz: maks. -80 dBc/Hz
Konversijos stiprinimas: min. 55 dB
Stiprinimo pokytis visame dažnių ruože: ±4 dB
Veidrodinio kanalo slopinimas: min. 40 dB
Trečiosios eilės intermoduliacija, ICP3: min. 10 dBm
1 dB suspaudimo taškas (@ output): min. 0 dBm
Kryžminė poliarizacijos izoliacija: 22 dB tip.
Valdymo signalas Ca (V): 11,0 V ~ 14,0 V
Valdymo signalas Cb (H): 16,0 V ~ 20,0 V
Valdymo signalas Cc (juostų perjungimas): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
Išvesties VSWR: 2,5:1
Parazitinių signalų lygis juostoje: maks. -60 dBm
Srovės sąnaudos: maks. 120 mA, esant 11 VDC ~ 20 VDC
Darbinė temperatūra: -30 °C ~ +60 °C
Išvesties varža: 75 Ohm
Išvesties jungties tipas: F tipo, moteriškoji
F/D Dish santykis: 0.6
Svoris: 218 g
