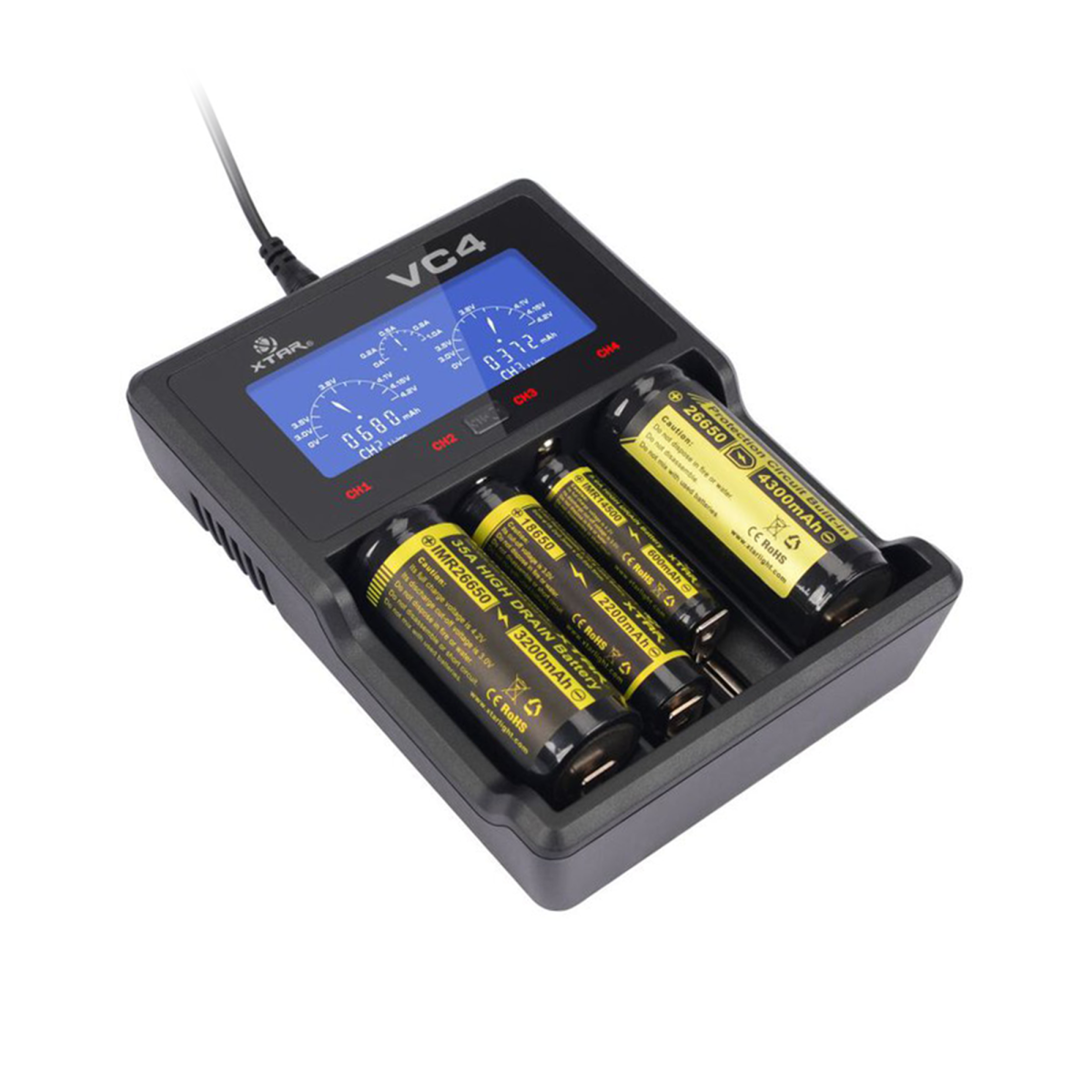

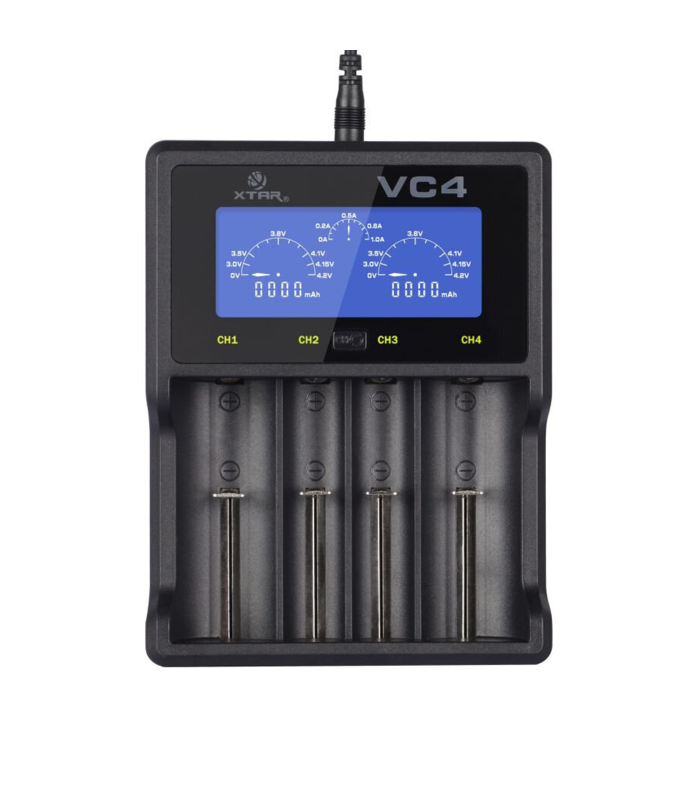

Įkroviklis cilindriniams Li-ion ir Ni-MH akumuliatoriams Xtar VC4

Xtar VC4 įkroviklis cilindriniams akumuliatoriams

Xtar VC4 – procesorinis įkroviklis, skirtas 1–4 cilindriniams Li-ion ir Ni-MH akumuliatoriams. Li-ion akumuliatoriai įkraunami naudojant trijų etapų TC/CC/CV procesą, o Ni-MH akumuliatoriai – CC metodu.

Pagrindiniai privalumai

• Keturi nepriklausomi įkrovimo kanalai, leidžiantys vienu metu įkrauti nuo 1 iki 4 akumuliatorių.
• Maksimali įkrovimo srovė – 1 A. Ji galima dviejuose kraštiniuose kanaluose, kai viduriniai kanalai nenaudojami.
• Viduriniuose kanaluose akumuliatoriai visada įkraunami 0,5 A srove. Įkraunant 3 arba 4 akumuliatorius, visiems kanalams taikoma 0,5 A srovė.
• Apšviestas LCD ekranas rodo akumuliatorių įtampą, įkrovimo srovę, sunaudotą įkrovą, galimas klaidas ir įkrovimo pabaigą.
• Rodoma sunaudota įkrova gali būti naudojama akumuliatoriaus talpai įvertinti. Matavimo paklaida siekia apie ±5 %.
• Gilaus iškrovimo akumuliatorių reaktyvavimo funkcija leidžia pabandyti atkurti akumuliatorius, kurių įtampa siekia 0 V.
• Integruota apsauga nuo trumpojo jungimo, perkaitimo ir netinkamo poliškumo.

Suderinami akumuliatorių dydžiai

Įkroviklis tinka 3,6–3,7 V Li-ion ir įvairios talpos Ni-MH akumuliatoriams, kurių dydžiai: AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650 ir 18700. Dviejuose kraštiniuose kanaluose taip pat galima įkrauti R14, R20, 20700, 21700, 22650, 25500, 26650 ir 32650 dydžio akumuliatorius.

LCD ekrano funkcijos

Ekrane vienu metu rodoma dviejų kanalų būsena. Likusius kanalus galima pasirinkti korpuse esančiu CH mygtuku. Įkroviklis rodo akumuliatorių įtampą, įkrovimo srovę ir įkrovimui sunaudotą įkrovą.

Norint įvertinti akumuliatoriaus talpą, jį reikia iškrauti iki tinkamos įtampos išjungimo ribos – dažniausiai iki 2,5 V Li-ion arba 0,9 V Ni-MH akumuliatoriams – ir įdėti į VC4 įkroviklį. Įkrovimo pabaigoje ekrane rodoma sunaudota įkrova. Ši reikšmė paprastai būna 3–5 % didesnė už tikrąją akumuliatoriaus talpą, nes įkrovimo procesas nėra visiškai efektyvus.

Reaktyvavimo funkcija ir saugumas

Xtar VC4 gali aptikti giliai iškrautus arba 0 V įtampos akumuliatorius ir pabandyti juos reaktyvuoti. Vis dėlto per daug iškrauti akumuliatoriai gali būti negrįžtamai pažeisti, todėl jų atkurti gali nepavykti. Per gilus Li-ion ir Ni-MH akumuliatorių iškrovimas gali sutrumpinti jų eksploatavimo laiką, sumažinti talpą arba visiškai sugadinti akumuliatorių.

Maitinimas ir komplektacija

Komplekte yra USB kabelis, tačiau maitinimo adapteris nepridedamas. Įkroviklį galima maitinti bet kuriuo USB įkrovikliu arba kompiuterio USB jungtimi. Rekomenduojama USB maitinimo šaltinio srovė – 2,1 A (2100 mA). Naudojant silpnesnį maitinimo šaltinį, VC4 automatiškai pritaiko įkrovimo srovę prie jo galimybių.
