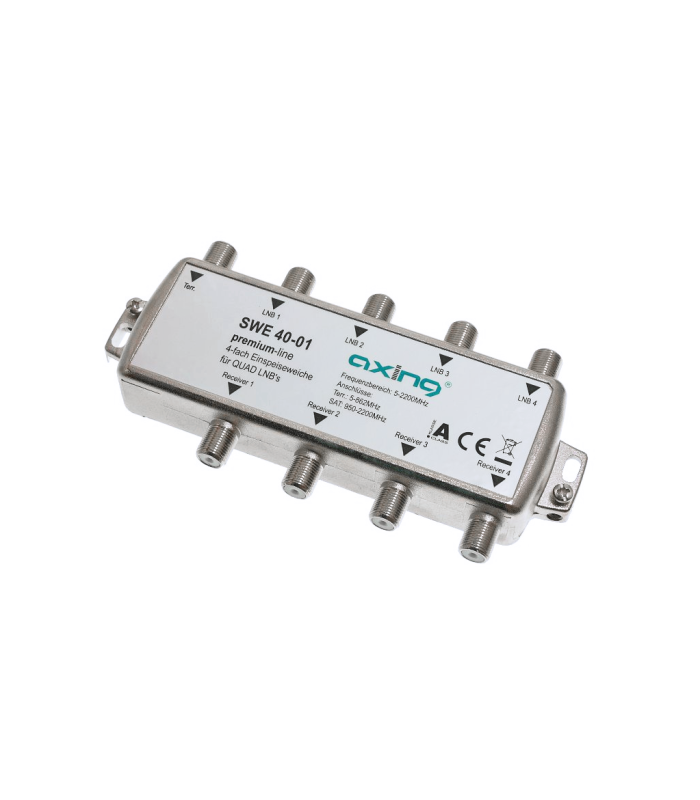

Antžeminės ir palydovinės televizijos signalų sumatorius Axing SWE 40-01

Antžeminės ir palydovinės televizijos signalų sumatorius Axing SWE 40-01

Sumatorius Axing SWE 40-01 skirtas antžeminės televizijos ir palydovinės televizijos signalams sujungti bei perduoti į 4 nepriklausomus prijungimo taškus. Įrenginys sujungia antžeminės televizijos signalą, kurio dažnių diapazonas yra 47–860 MHz, su keturiais palydoviniais signalais, kurių dažnių diapazonas siekia 950–2150 MHz ir kurie perduodami iš dviejų poliarizacijų.

Norint išskaidyti bendrą signalą į radijo, televizijos ir palydovinį signalą, reikalingi 4 GARSAT tipo lizdai.

Pagrindiniai privalumai

• vienu metu sujungia antžeminės ir palydovinės televizijos signalus;
• leidžia perduoti signalą į 4 nepriklausomus prijungimo taškus;
• pasyvus elementas, kuriam nereikalingas maitinimas;
• tinka naudoti patalpose;
• įėjimai ir išėjimai su F tipo jungtimis.

Techniniai duomenys

• Modelis: Axing SWE40-01;
• antžeminės televizijos įėjimo dažnių diapazonas: 47–862 MHz;
• palydovinio signalo įėjimo dažnių diapazonas: 950–2250 MHz;
• antžeminės televizijos signalo perdavimo slopinimas: 8 dB;
• palydovinio signalo perdavimo slopinimas: 2 dB;
• įėjimai ir išėjimai: F tipo jungtys;
• tipas: pasyvus elementas, kuriam nereikalingas maitinimas;
• paskirtis: naudoti patalpose;
• matmenys: 138x127x48mm;
• tvirtinimo angų atstumai: 120 mm horizontaliai ir 110 mm vertikaliai.
