Balansinių velenų fiksavimo įrankių rinkinys GEKO, BMW N47, B47 ir B48

Balansinių velenų fiksavimo įrankių rinkinys BMW varikliams

GEKO balansinių velenų fiksavimo įrankių rinkinys skirtas balansiniams velenams nustatyti BMW N47, B47 ir B48 varikliuose. Jis naudojamas atliekant variklio remonto darbus, kai reikia išmontuoti, sumontuoti arba iš naujo nustatyti balansinių velenų mechanizmą.

Modulinį rinkinį sudaro pagrindinė plokštė ir keičiami adapteriai skirtingų šeimų varikliams, todėl jį galima naudoti tiek su senesniais N47, tiek su naujesniais B47 ir B48 varikliais.

Techniniai duomenys

• Tipas: balansinių velenų fiksavimo ir nustatymo įrankis
• Paskirtis: BMW ir MINI
• Varikliai: N47, B47, B48
• Variklių darbinis tūris: daugiausia 1.6 ir 2.0 l
• Cilindrinių adapterių skaičius: 4
• Pagrindinė plokštė: 1 vnt.
• Tvirtinimo elementai: pridedami
• Pakuotė: profiliuotas plastikinis lagaminas

Paskirtis

Rinkinys pirmiausia skirtas šių šeimų varikliams:

• BMW N47 – 1.6 ir 2.0 l dyzeliniams varikliams;
• BMW B47 – 2.0 l dyzeliniams varikliams;
• BMW B48 – 2.0 l benzininiams varikliams;
• taip pat kai kuriems MINI modeliams, kuriuose sumontuoti atitinkami BMW varikliai.

Variklių kodų pavyzdžiai: N47 D16, N47 D16C, N47 D20A, N47 D20C, N47 D20D, N47S D20B/D/T0, B47 D20A, B47 C20A, B48 A20A ir B48 A20B. Atsižvelgiant į versiją, rinkinys naudojamas BMW 1, 2, 3, 4 ir 5 serijų automobiliuose, taip pat X1, X3, X4 ir X5 modeliuose bei MINI Clubman ir kituose MINI modeliuose.

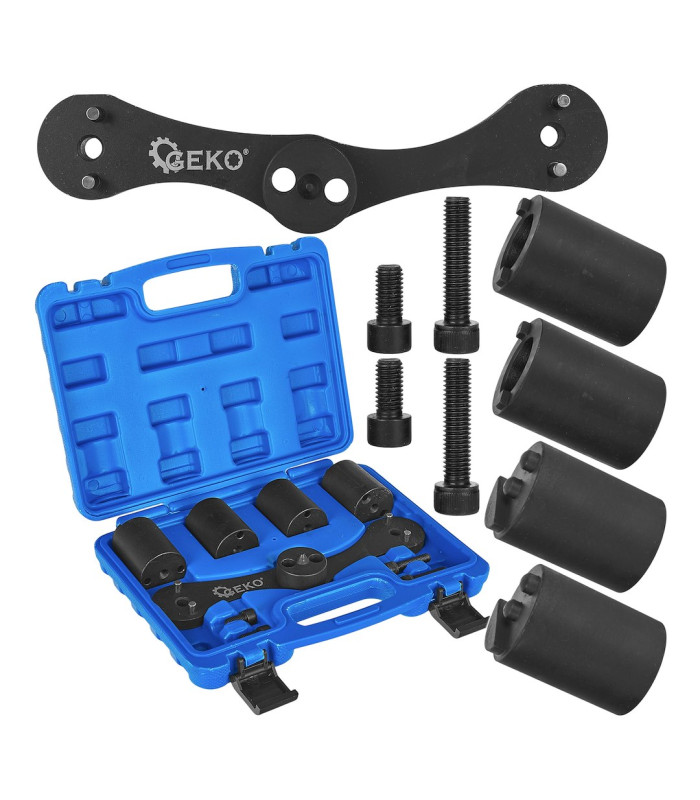

Rinkinio dalys ir jų paskirtis

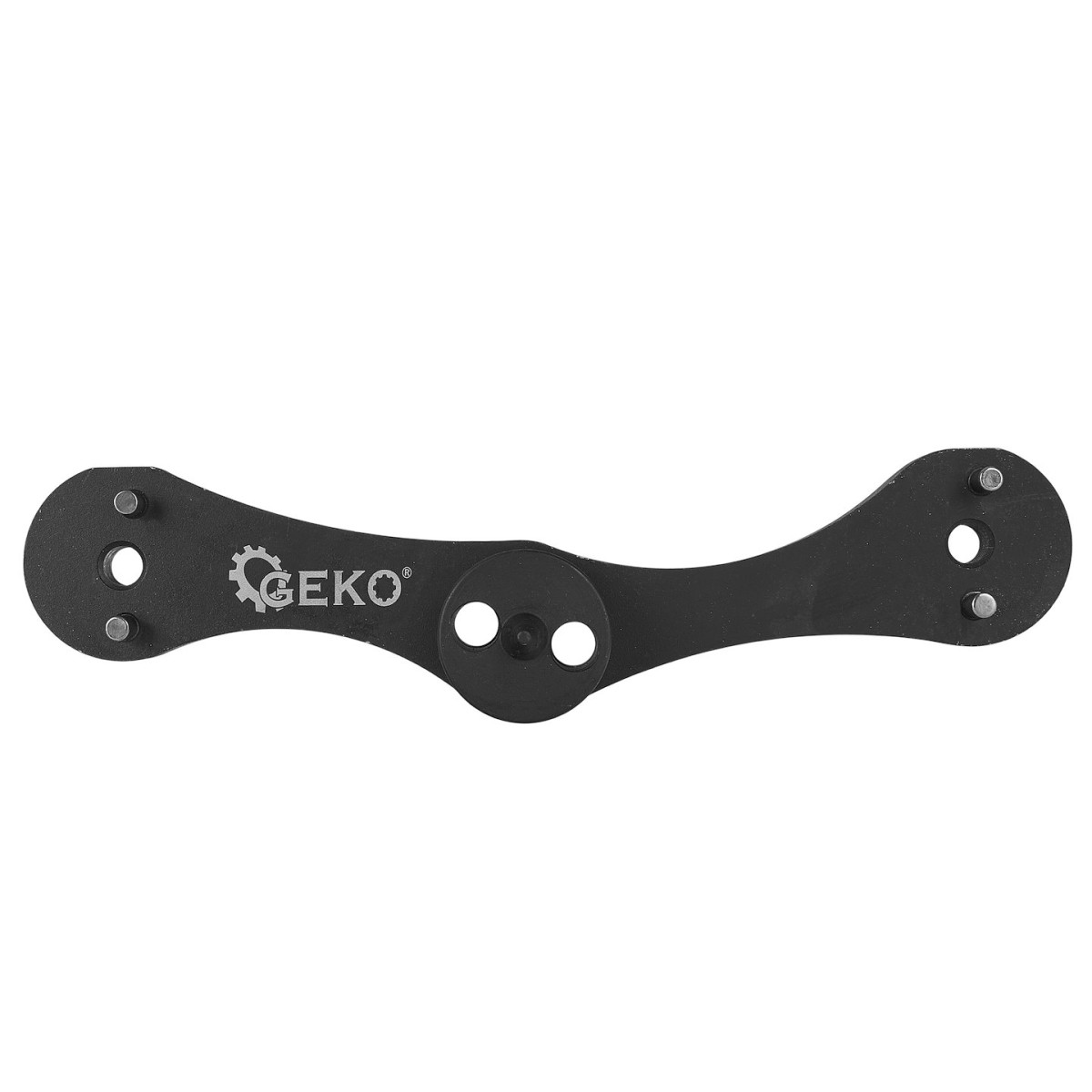

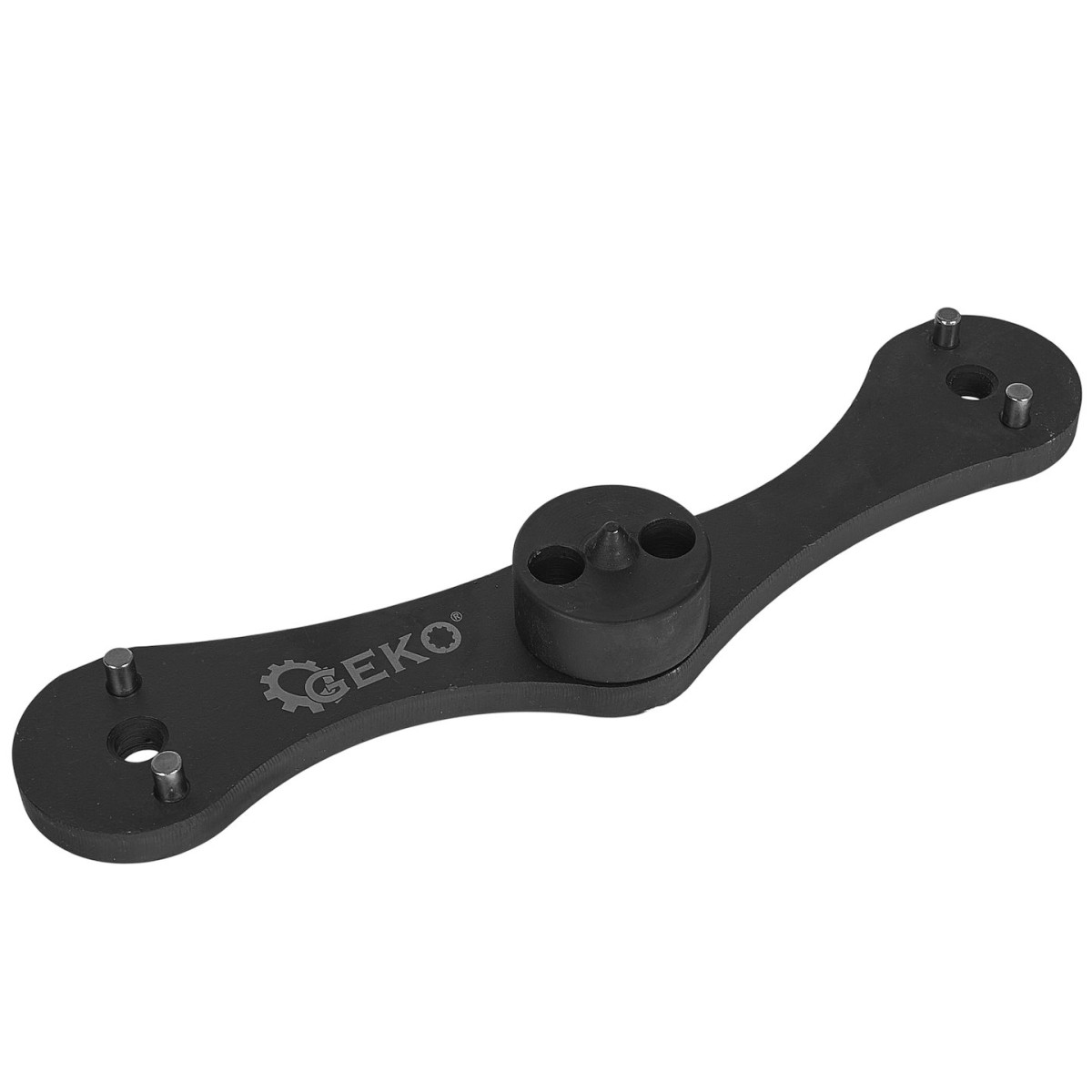

Pagrindinė plokštė – fiksavimo tiltelis

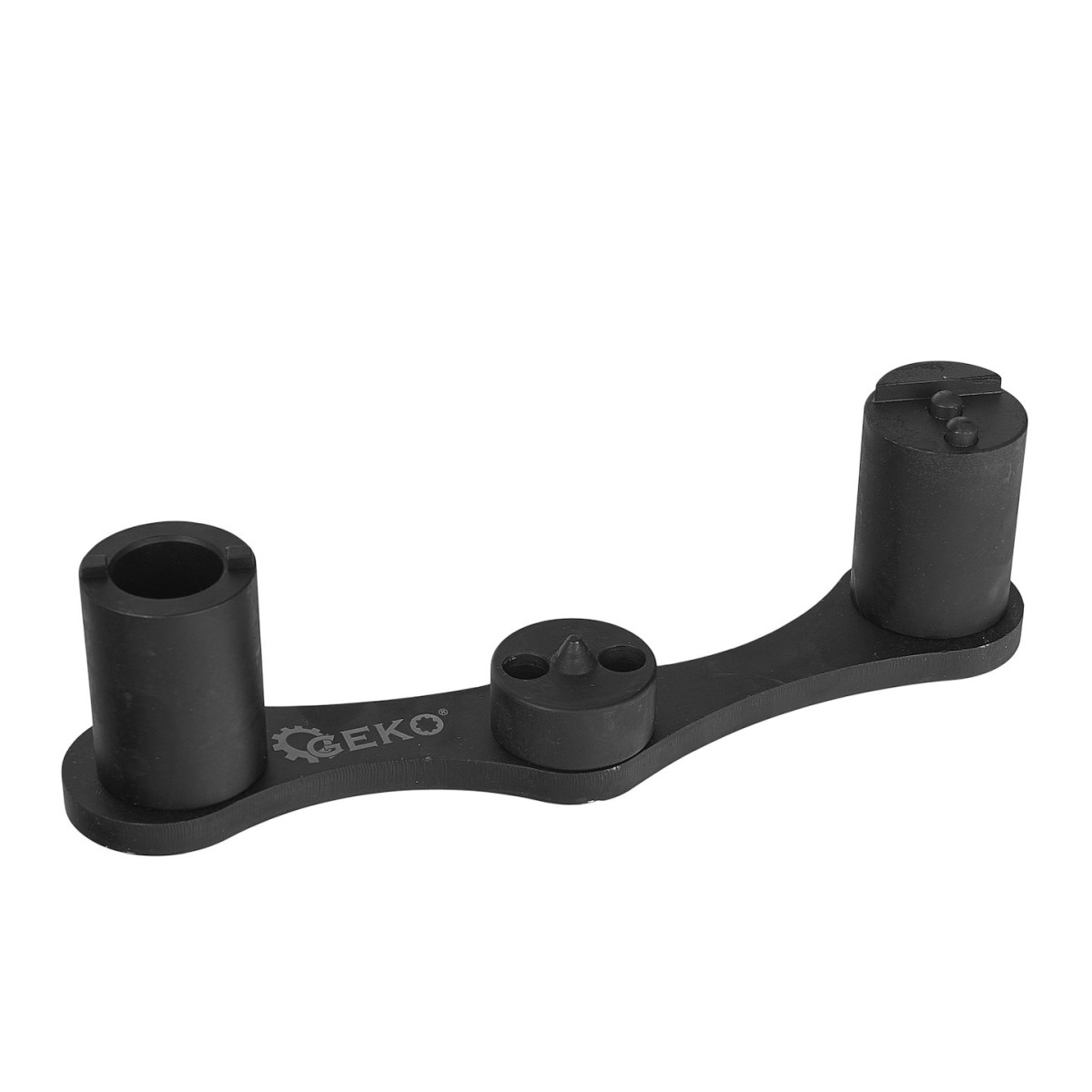

Plokštėje yra trys darbiniai taškai: du kraštiniai, skirti keičiamiems adapteriams, ir centrinė fiksavimo vieta. Tinkamai parinkus plokštės ir adapterių konfigūraciją, balansinius velenus galima nustatyti į reikiamą padėtį.

Plokštės viduryje esantis apvalus elementas turi dvi skyles ir kūginį fiksavimo tašką. Jis veikia kartu su pagrindine plokšte ir padeda nustatyti įrankio padėtį variklio mechanizmo atžvilgiu.

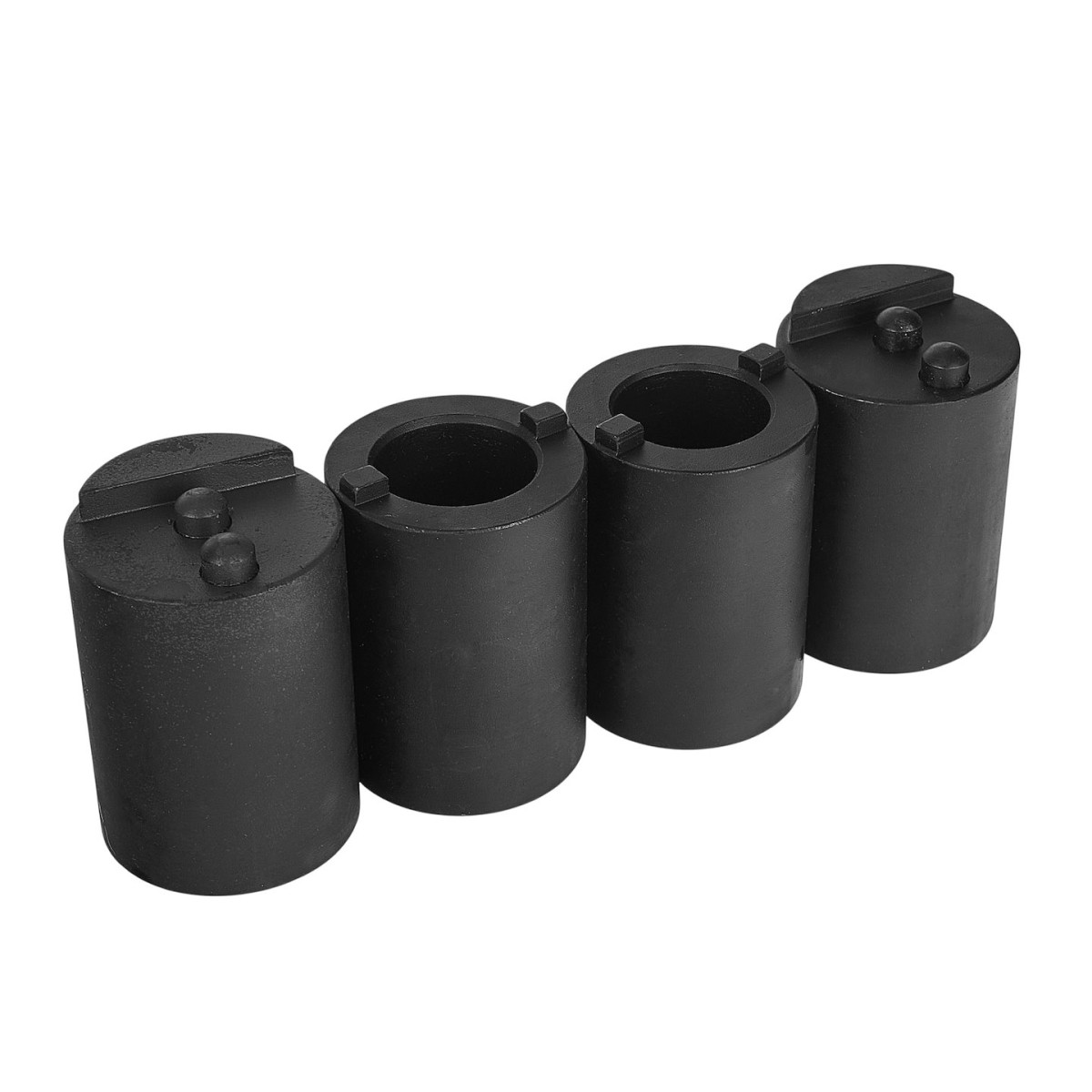

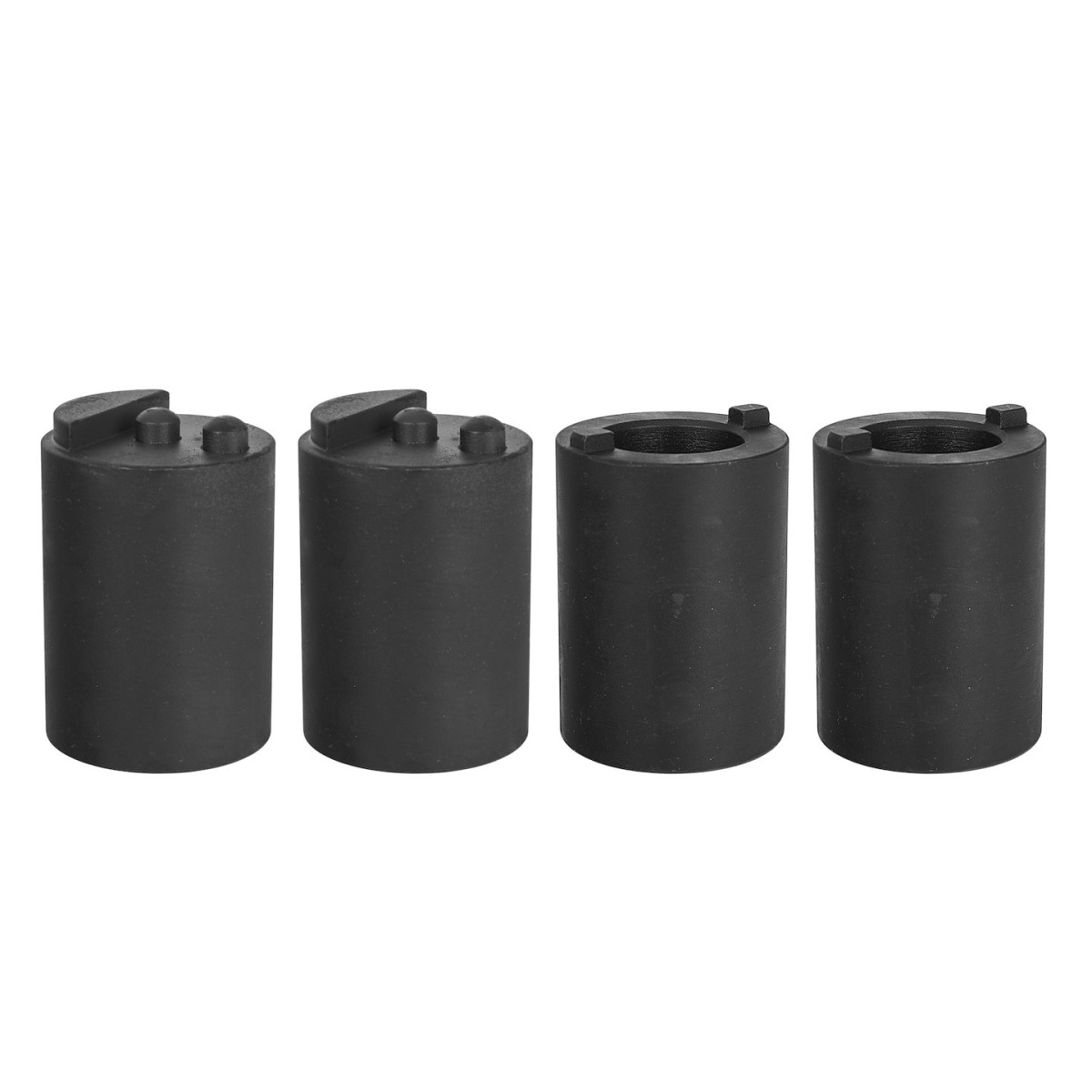

Du adapteriai N47 varikliams

Rinkinyje yra du cilindriniai adapteriai su vientisu viršutiniu paviršiumi, dviem fiksavimo kaiščiais ir iškyša. Jie pritaiko įrankį prie N47 šeimos balansinių velenų mechanizmo konstrukcijos.

Du adapteriai B47 ir B48 varikliams

Rinkinyje taip pat yra du cilindriniai kiauryminiai adapteriai su centrine skyle ir dviem iškyšomis viršutiniame krašte. Jie leidžia tą pačią pagrindinę plokštę pritaikyti naujesniems B47 ir B48 varikliams.

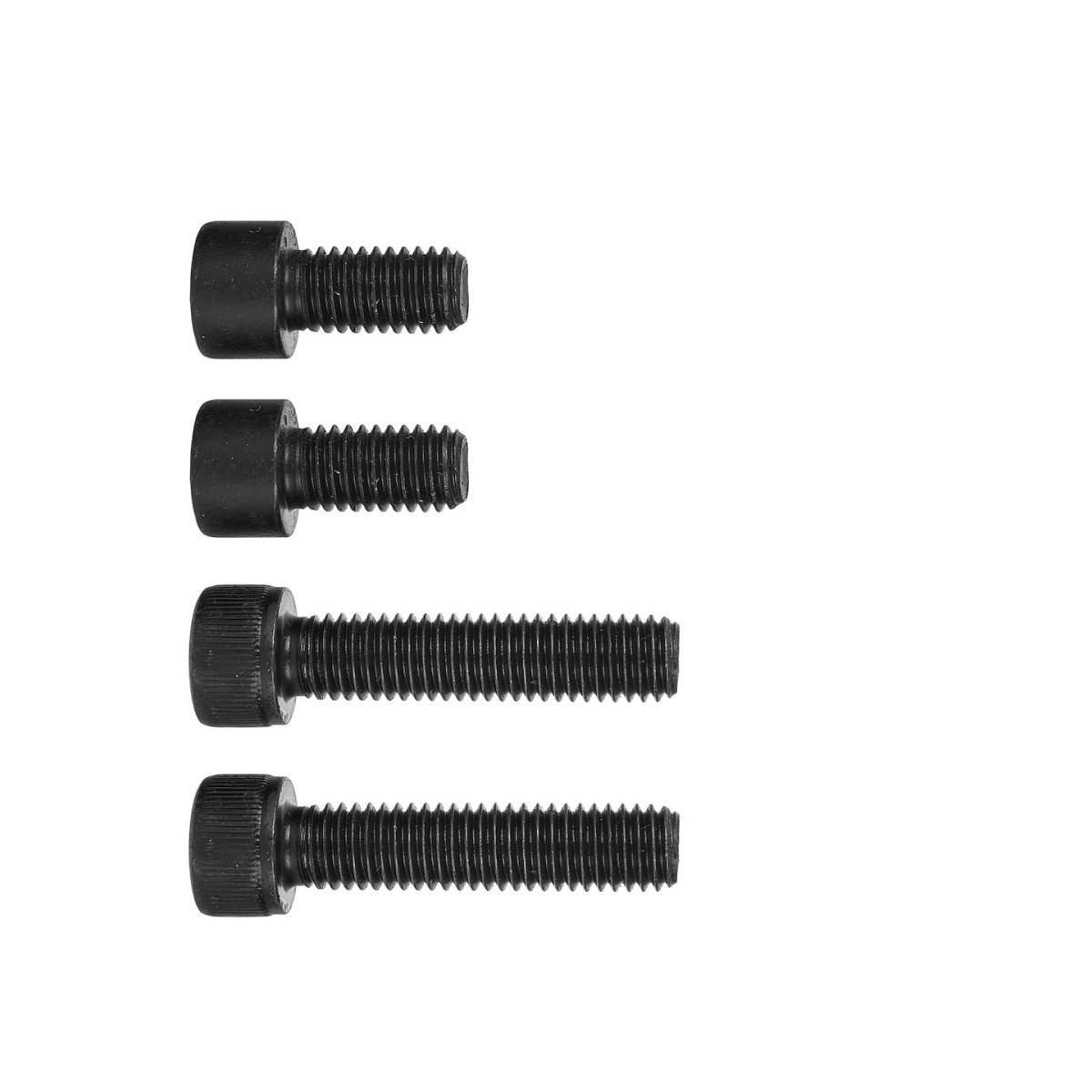

Tvirtinimo varžtai

Lagamine yra keturi dviejų skirtingų ilgių varžtai, skirti įrankiui sumontuoti ir sukonfigūruoti.

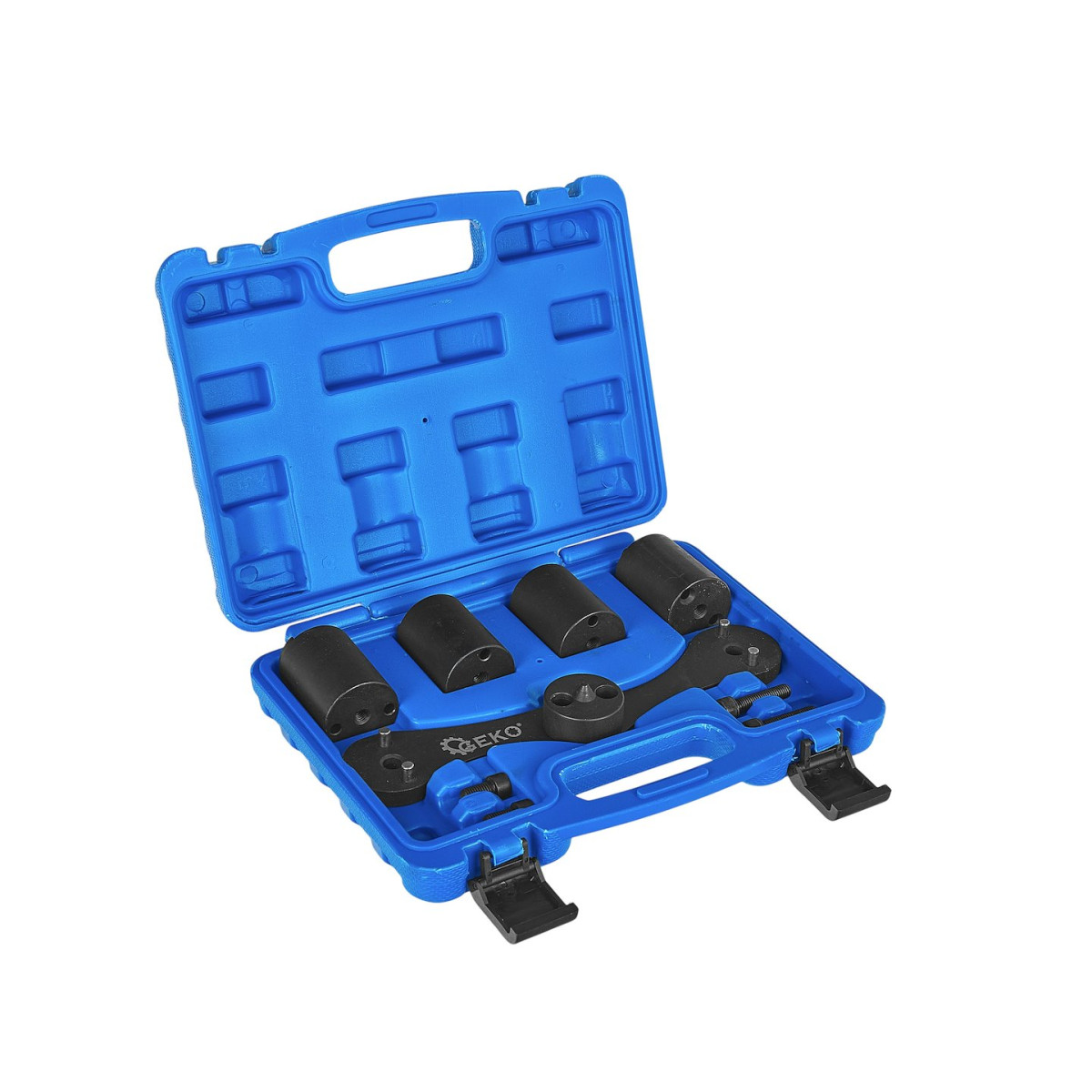

Transportavimo lagaminas

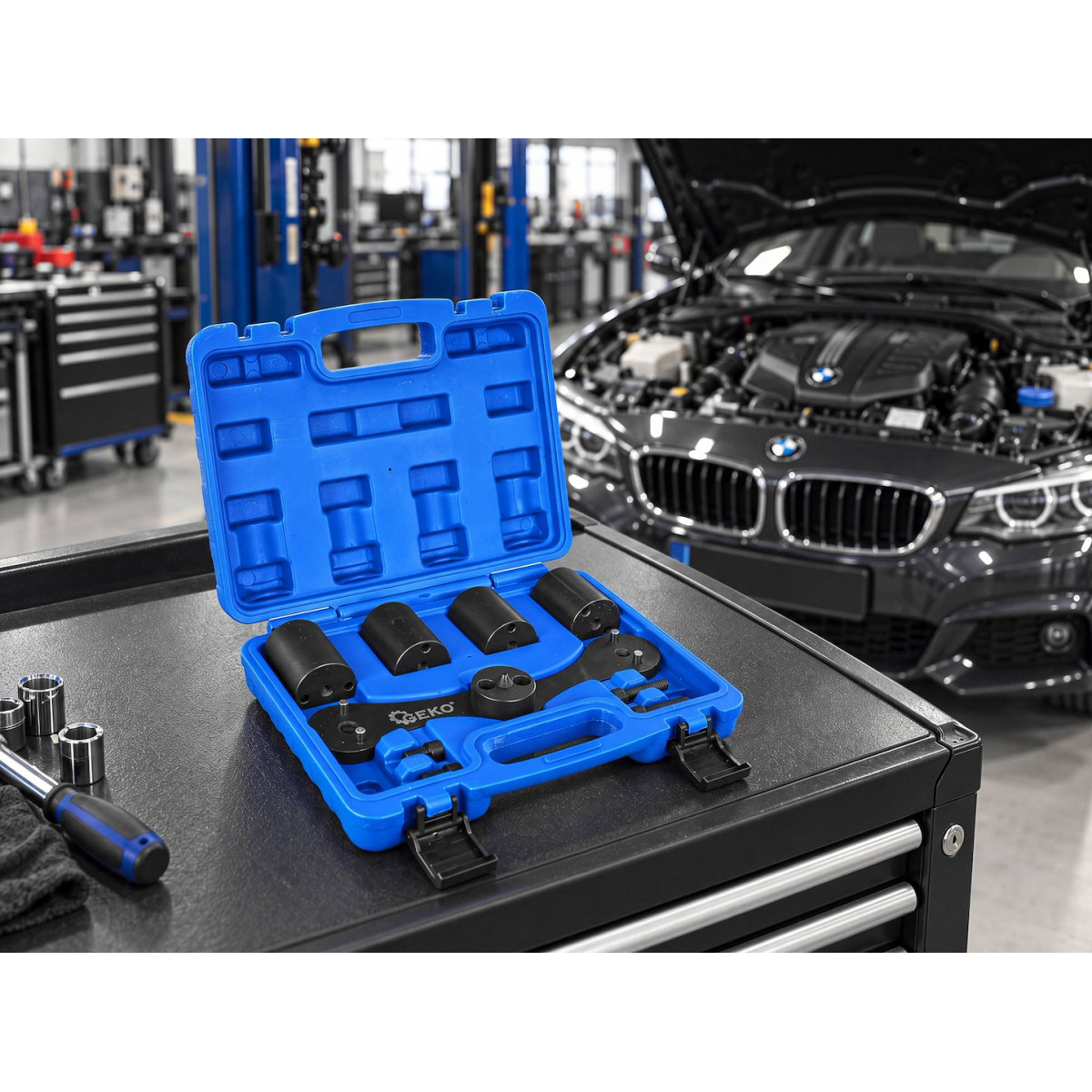

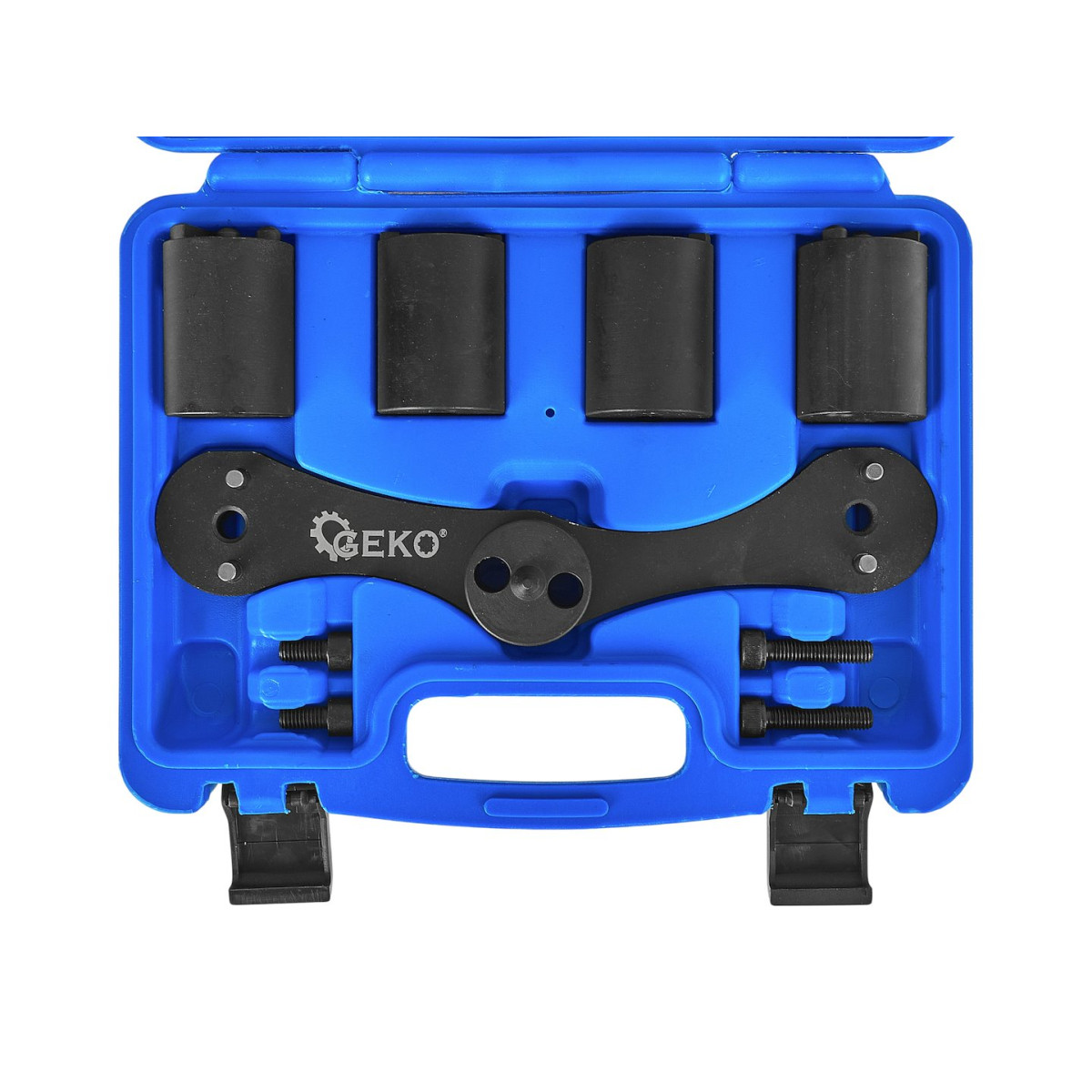

Visos dalys sudėtos į profiliuotą lagaminą, kuriame yra atskiros vietos plokštei, keturiems adapteriams ir tvirtinimo elementams. Taip rinkinį patogu laikyti, o atskiros dalys rečiau pasimeta.

Kodėl naudojamas balansinių velenų fiksavimo įrankis?

Balansiniai velenai sukasi nustatytu santykiu su alkūniniu velenu ir padeda mažinti veikiančio variklio keliamą vibraciją. Išmontavus velenus arba atlikus jų pavaros remonto darbus, būtina grąžinti juos į tinkamą padėtį.

Netinkamai sinchronizavus velenus, gali padidėti vibracija ir sutrikti balansavimo mechanizmo veikimas. Fiksavimo įrankis padeda mechanikui montavimo metu tiksliai atkurti reikiamą velenų padėtį.
