Dviejų kanalų termostatas 230V ZFX-ST3012 E6135

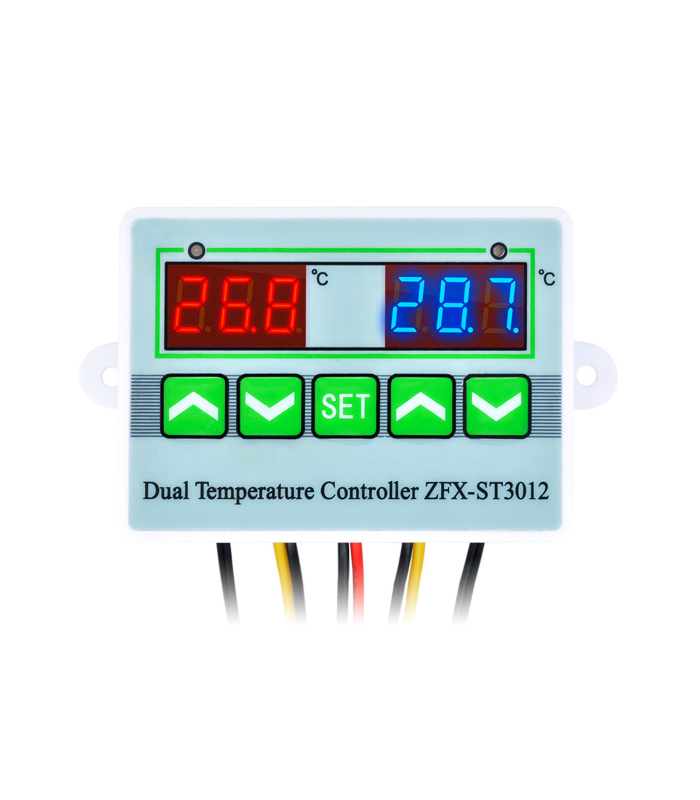

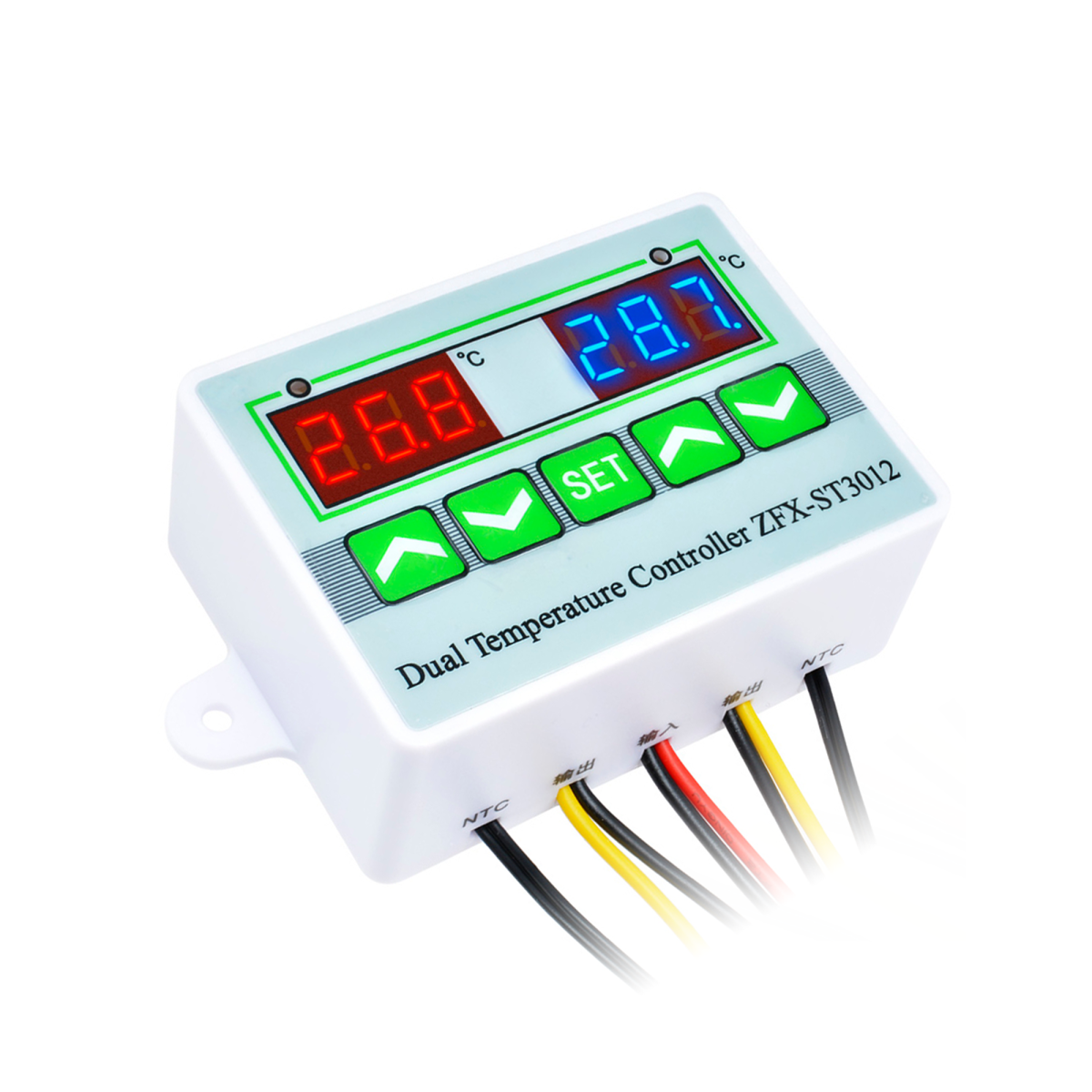

Dviejų kanalų termostatas ZFX-ST3012 E6135

Skaitmeninis dviejų kanalų termostatas su dviem nepriklausomais temperatūros jutikliais viename valdiklyje. Jis skirtas automatiniam temperatūros reguliavimui dviejose skirtingose vietose arba įrenginiuose.

Pagrindiniai privalumai

• Du nepriklausomi termostatai su atskirais temperatūros jutikliais.
• Paprastas ir intuityvus valdymas.
• Integruota nustatymų atmintis – nutrūkus maitinimui termostato nereikia programuoti iš naujo.
• Aiškūs LED indikatoriai rodo įjungtą relę ir suaktyvintą aliarmą.
• Temperatūros ribų aliarmas įspėja apie per žemą arba per aukštą temperatūrą.
• Aliarmas signalizuojamas garsiniu signalu, ekrane ir mirksinčiu LED indikatoriumi.
• Temperatūros matavimo atnaujinimo dažnis – 0,5 s, todėl duomenys atnaujinami labai greitai.

Techniniai duomenys

• Maitinimo įtampa: AC 230V.
• Relės kontaktų apkrova: 5A prie AC 230V.
• Temperatūros matavimo diapazonas: -50°C – +110°C.
• Temperatūros matavimo raiška: 0,1°C.

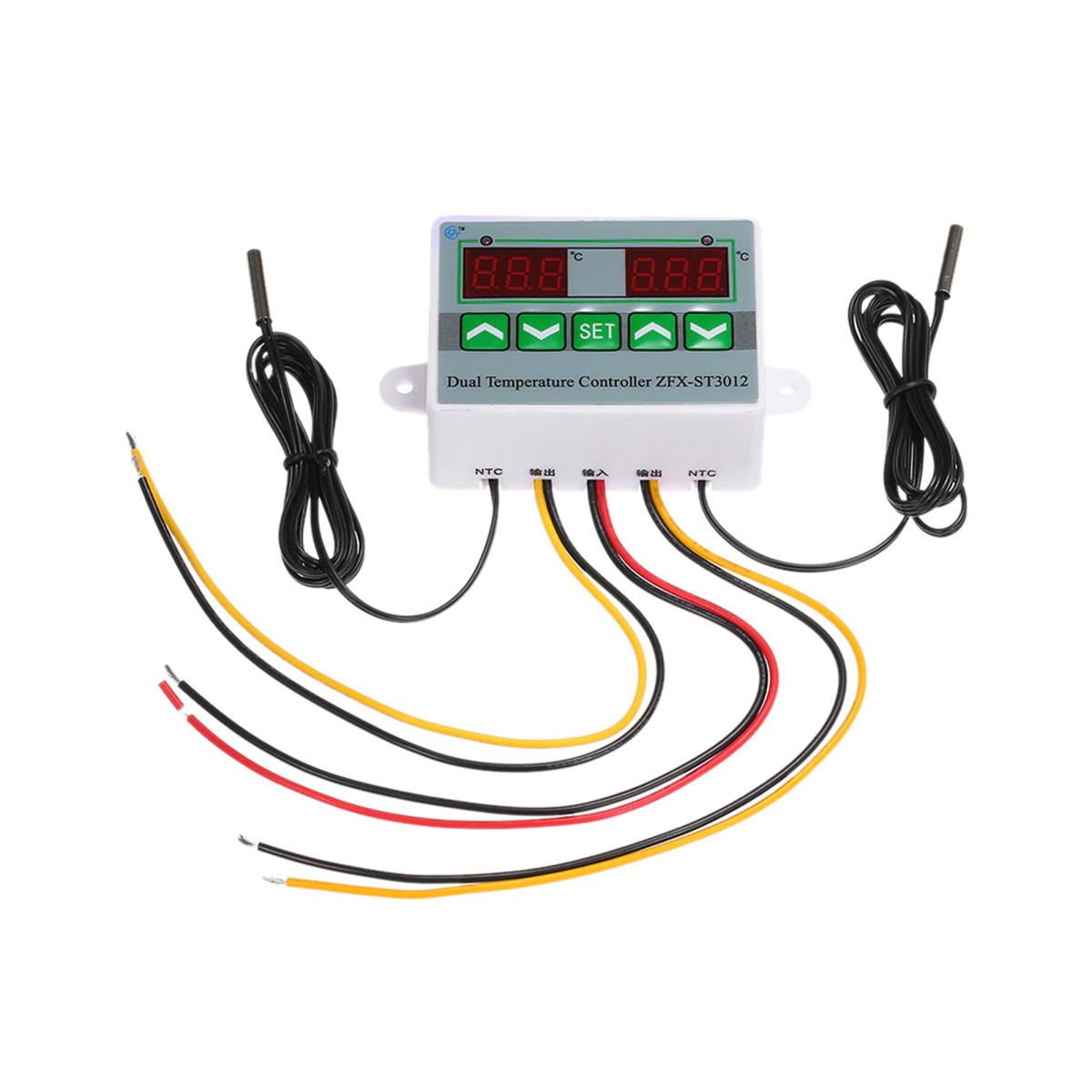

• Temperatūros jutiklis: NTC10k/343S.
• Matavimo zondas: atsparus vandeniui, pagamintas iš nerūdijančiojo plieno.
• Kabelio su zondu ilgis: 95cm.
• Kitų laidų ilgis: apie 20cm.
• Zondo skersmuo: 4mm.
• Zondo ilgis: 20mm.
• Ekranai: 2 LED ekranai, po 3 skaitmenis.
• Ekranų spalva: raudona.
• LED indikatorių spalvos: žalia / raudona, atitinkamai relei ir aliarmui.
• Korpuso matmenys be tvirtinimo elementų: 76 x 55 x 31mm.
• Tvirtinimo angų atstumas: 88mm.
• Darbinė temperatūra: 0°C – 50°C.
• Svoris: 100g.

Naudojimo instrukcija

2-asis termostatas, valdomas mygtukais „aukštyn“ ir „žemyn“ po dešiniuoju ekranu, programuojamas taip pat kaip 1-asis termostatas, valdomas mygtukais po kairiuoju ekranu.

1-ojo termostato temperatūros nustatymas: vieną kartą paspauskite SET, tada mygtukais „aukštyn“ ir „žemyn“ nustatykite norimą temperatūrą. Laikant mygtuką nuspaustą, temperatūra keičiama greičiau.

2-ojo termostato temperatūros nustatymas: du kartus paspauskite SET, tada mygtukais „aukštyn“ ir „žemyn“ nustatykite norimą temperatūrą.

1-ojo termostato meniu: vieną kartą paspauskite SET, tada palaikykite SET 2 sekundes, kad patektumėte į meniu.

2-ojo termostato meniu: du kartus paspauskite SET, tada palaikykite SET 2 sekundes.

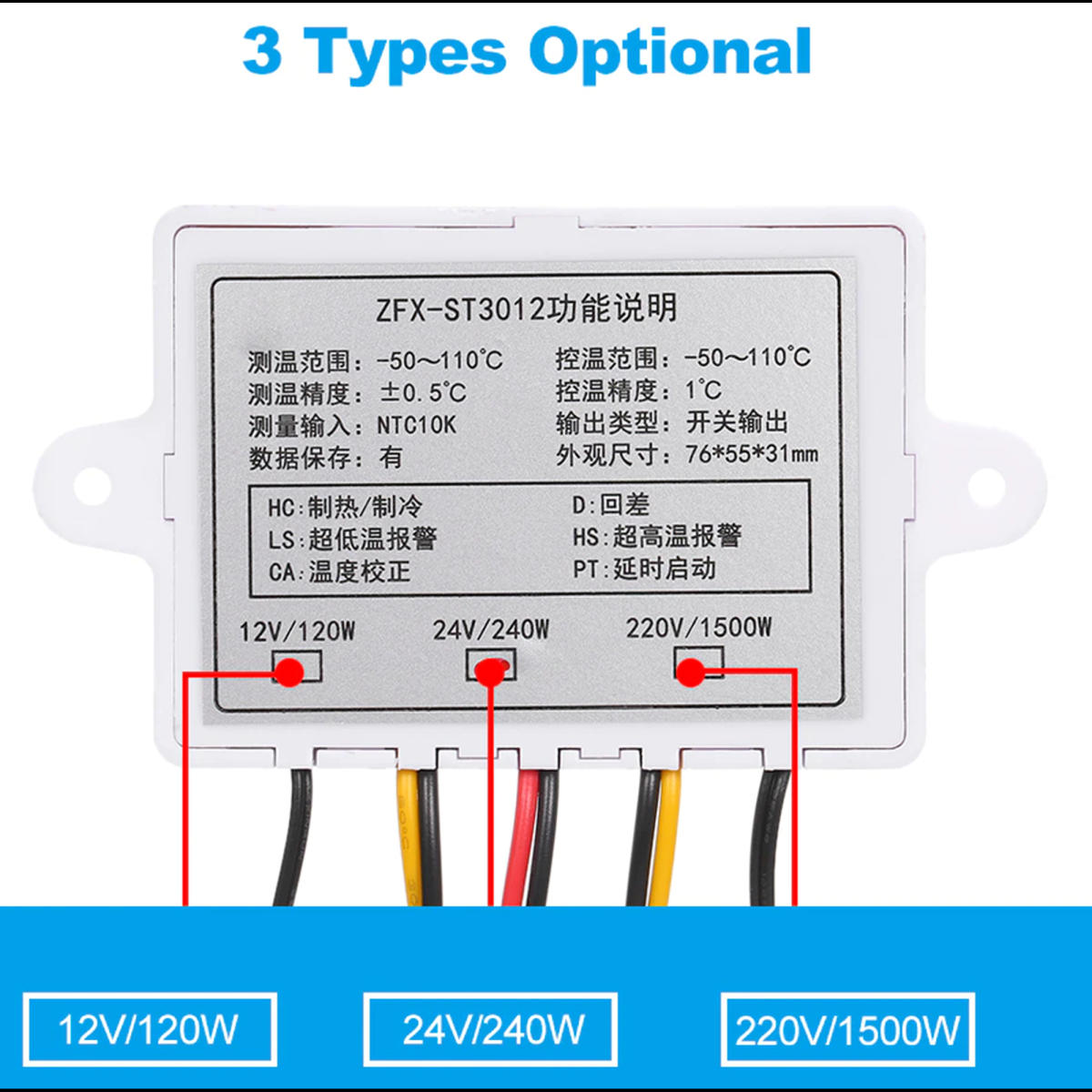

Mygtukais „aukštyn“ ir „žemyn“ pasirinkite vieną iš meniu funkcijų:

• HC – šildymas „H“ arba vėsinimas „C“.
• D – skirtumas tarp nustatytos temperatūros ir relės įjungimo temperatūros: 1–30°C.
• LS – žemos temperatūros aliarmas: nuo -50°C iki +109°C. Apie aliarmą praneša garsinis signalas, mirksintis raudonas LED indikatorius ir ekrane rodomas simbolis „-L-“.
• HS – aukštos temperatūros aliarmas: nuo -49°C iki +110°C. Apie aliarmą praneša garsinis signalas, mirksintis raudonas LED indikatorius ir ekrane rodomas simbolis „-H-“.
• CA – temperatūros rodmenų korekcija ir kalibravimas: nuo -10°C iki 10°C.
• PT – relės įjungimo delsa: 0–10min.

Paspauskite SET, kad pasirinktumėte reikiamą funkciją, tada mygtukais „aukštyn“ ir „žemyn“ pakeiskite jos reikšmę. Dar kartą paspauskite SET, kad grįžtumėte į funkcijų pasirinkimą.

Po 5 sekundžių neveikimo, nepriklausomai nuo to, kuriame meniu lange esate, įrenginys išsaugo nustatymus ir grįžta prie temperatūros rodymo. Mirksintis raudonas LED indikatorius rodo PT delsos laiko skaičiavimą.
