Elektroninis temperatūros termostatas, 230V, XH-W3001 E6113

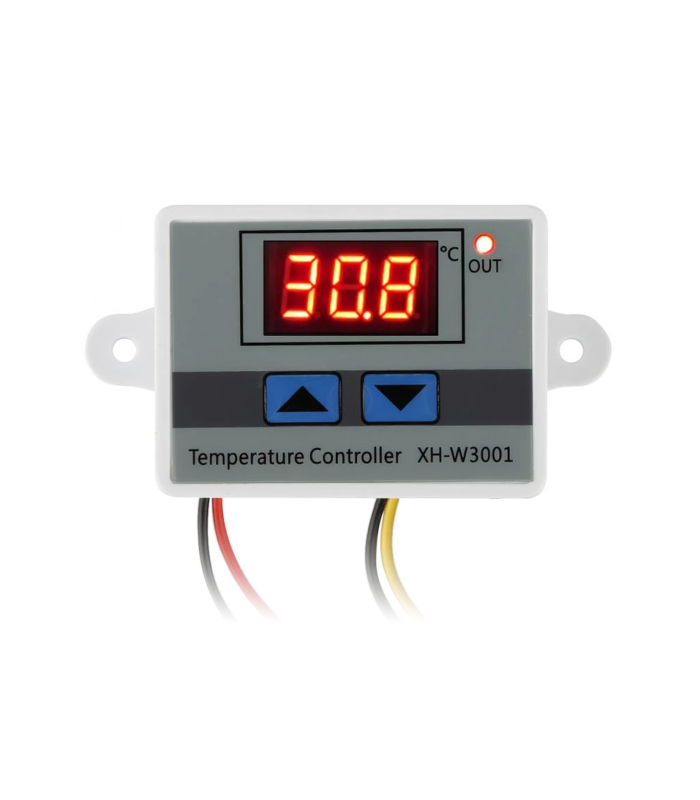

Elektroninis temperatūros termostatas XH-W3001

Temperatūros reguliatorius skirtas įvairiems elektros prietaisams valdyti, pavyzdžiui, centrinio šildymo, vandens ir cirkuliaciniams siurbliams. Jis gali veikti tiek šildymo, tiek vėsinimo režimu, todėl yra pritaikomas įvairioms temperatūros kontrolės užduotims.

Pagrindiniai privalumai

• Universalus veikimas: palaiko šildymo ir vėsinimo režimus.
• Tikslus matavimas: temperatūra matuojama 0,1 °C skiriamąja geba iki 99,9 °C.
• Greitas atnaujinimas: temperatūros duomenys atnaujinami kas 0,5 s.
• Vandeniui atspari sonda: leidžia naudoti temperatūros jutiklį įvairiomis sąlygomis.
• Patogus LED ekranas: raudonas trijų skaitmenų ekranas aiškiai rodo temperatūrą.

Techniniai duomenys

• Maitinimo įtampa: AC 110–230V
• Temperatūros matavimo diapazonas: nuo -50 °C iki +110 °C

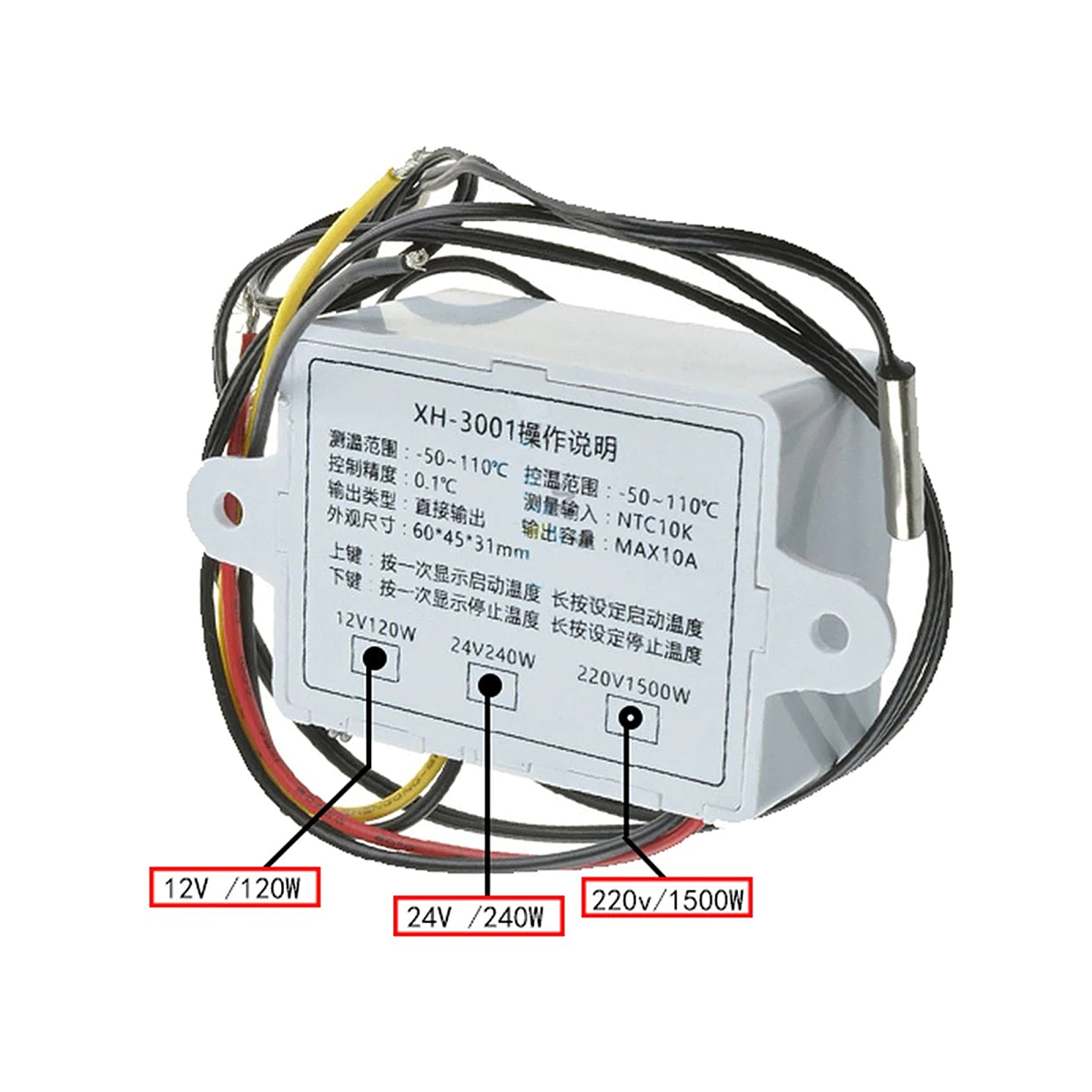

• Didžiausia relės apkrova: 1500W
• Matavimo skiriamoji geba: 0,1 °C iki 99,9 °C
• Temperatūros atnaujinimo dažnis: 0,5 s
• Jutiklis: NTC10K
• Sonda: vandeniui atspari

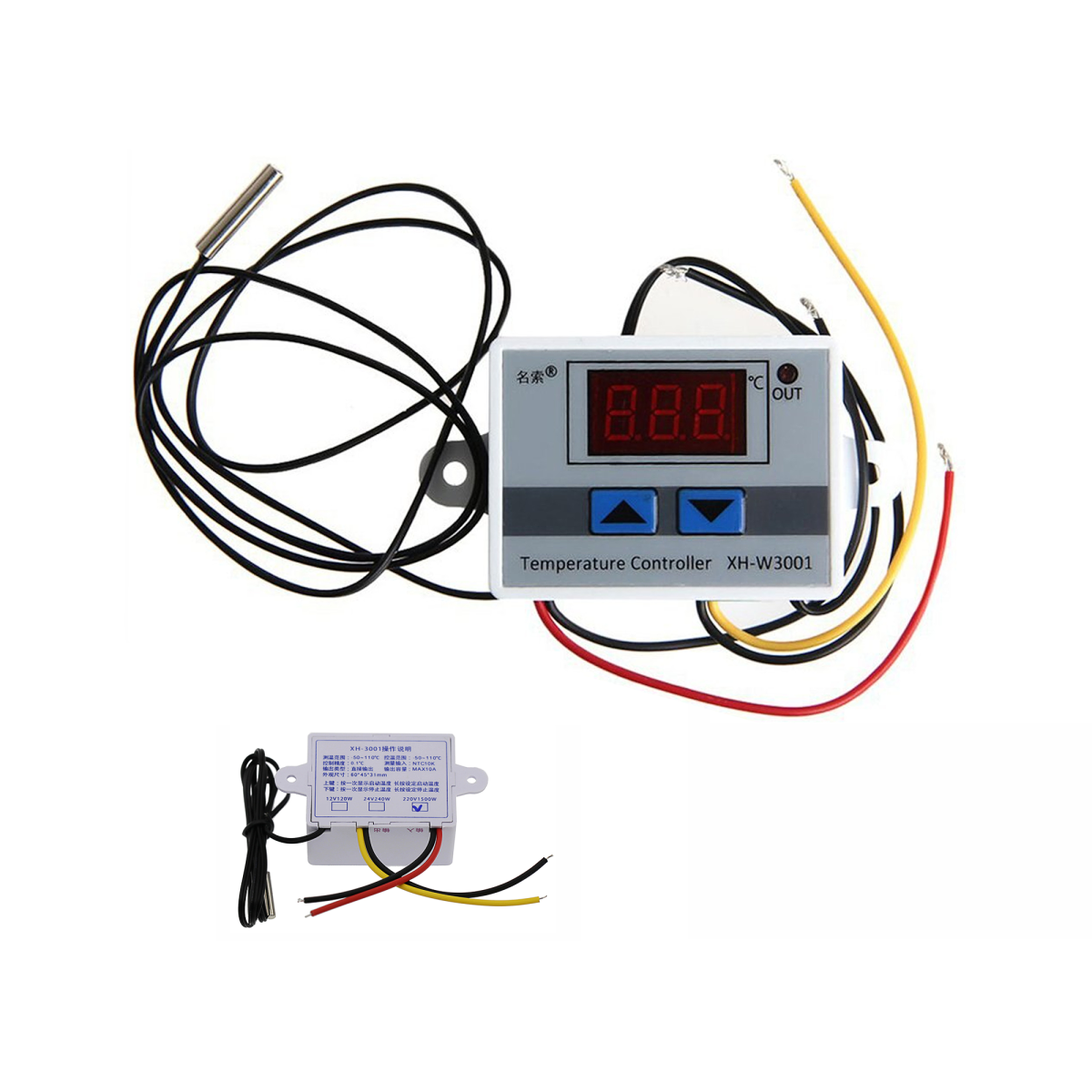

• Laido su sonda ilgis: 100cm
• Kitų laidų ilgis: 8–10cm
• Ekranas: LED, 3 skaitmenys
• Ekrano spalva: raudona

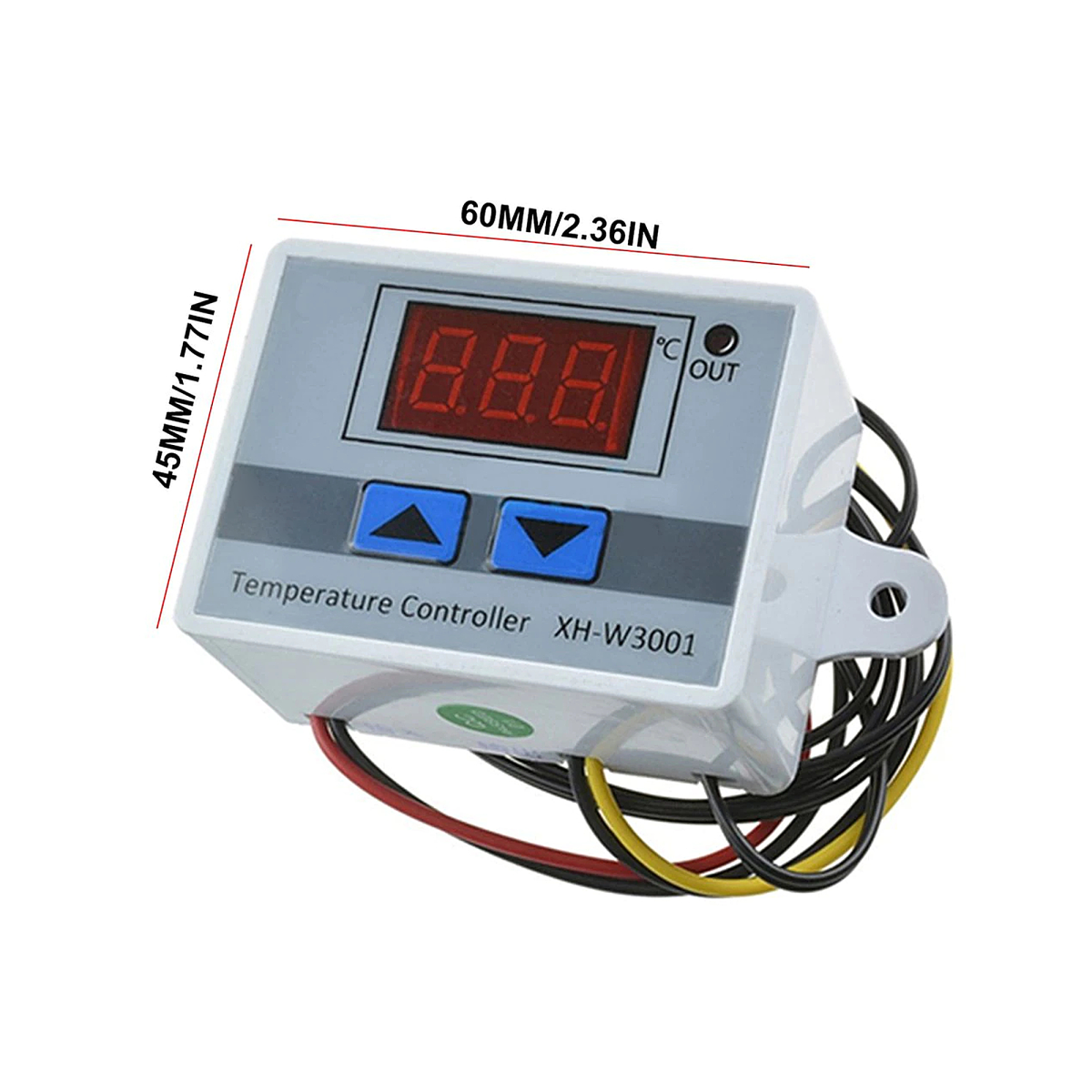

• Korpuso matmenys be tvirtinimo elementų: 60 x 45 x 31 mm
• Tvirtinimo angų atstumas: 73 mm

Programavimas

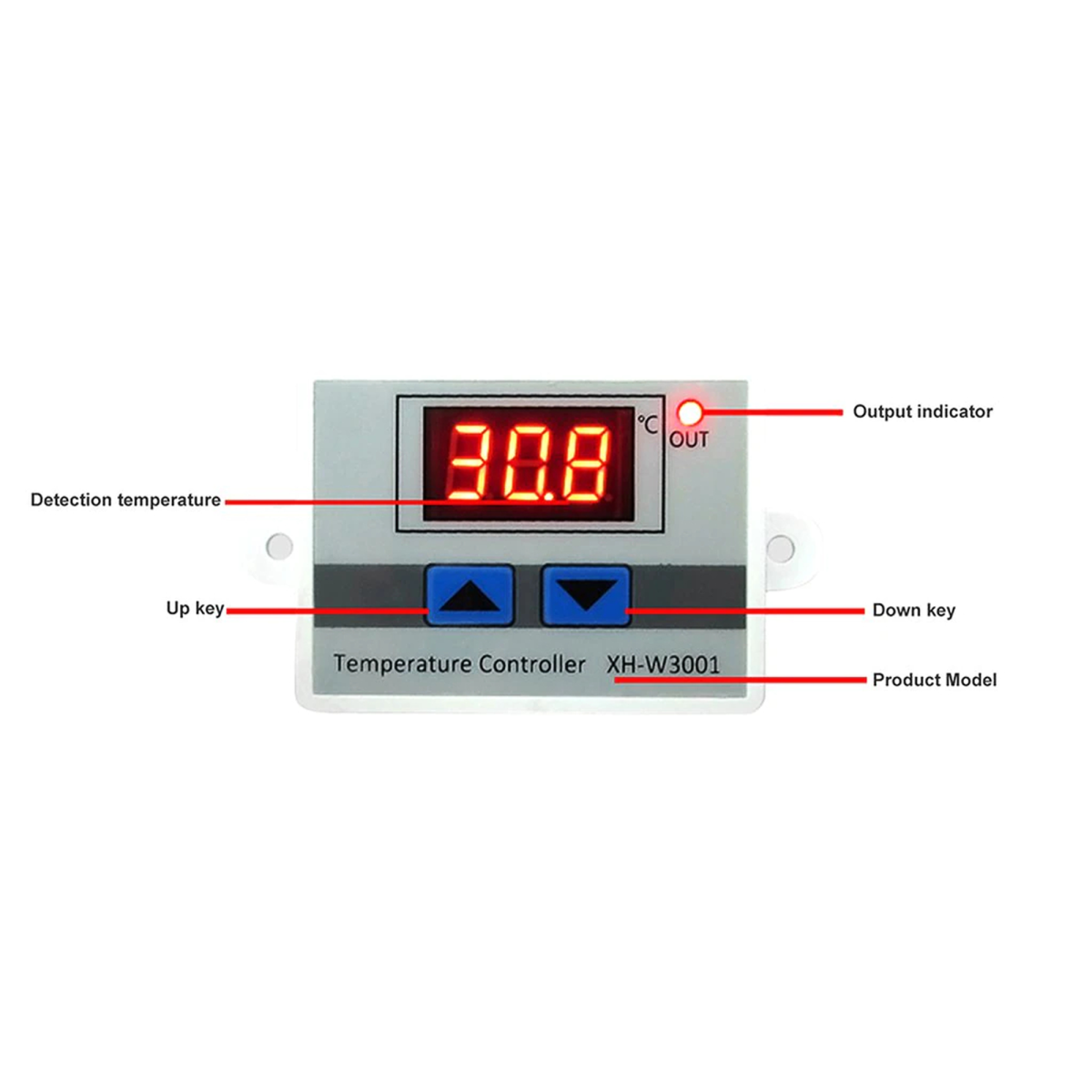

Įjungimo temperatūros nustatymas: palaikykite mygtuką ^ 3 sekundes, kol ekranas pradės mirksėti. Tada mygtukais ^ ir ˅ nustatykite norimą temperatūrą. Nustačius temperatūrą, 3 sekundes nespauskite jokių mygtukų – reikšmė bus išsaugota.

Išjungimo temperatūros nustatymas: palaikykite mygtuką ˅ 3 sekundes, kol ekranas pradės mirksėti. Mygtukais ^ ir ˅ nustatykite norimą temperatūrą. Nustačius temperatūrą, 3 sekundes nespauskite jokių mygtukų – reikšmė bus išsaugota.

Norėdami patikrinti įjungimo arba išjungimo temperatūrą, vieną kartą paspauskite atitinkamą mygtuką.

Jei įjungimo temperatūra ^START yra žemesnė už išjungimo temperatūrą ˅STOP, veikia šildymo režimas. Jei įjungimo temperatūra ^START yra aukštesnė už išjungimo temperatūrą ˅STOP, veikia vėsinimo režimas.

Laidų prijungimas

• Raudonas laidas: maitinimas, juodas laidas – neutralusis.
• Geltonas laidas: prie termostato jungiamas valdomas prietaisas, juodas laidas – neutralusis.
