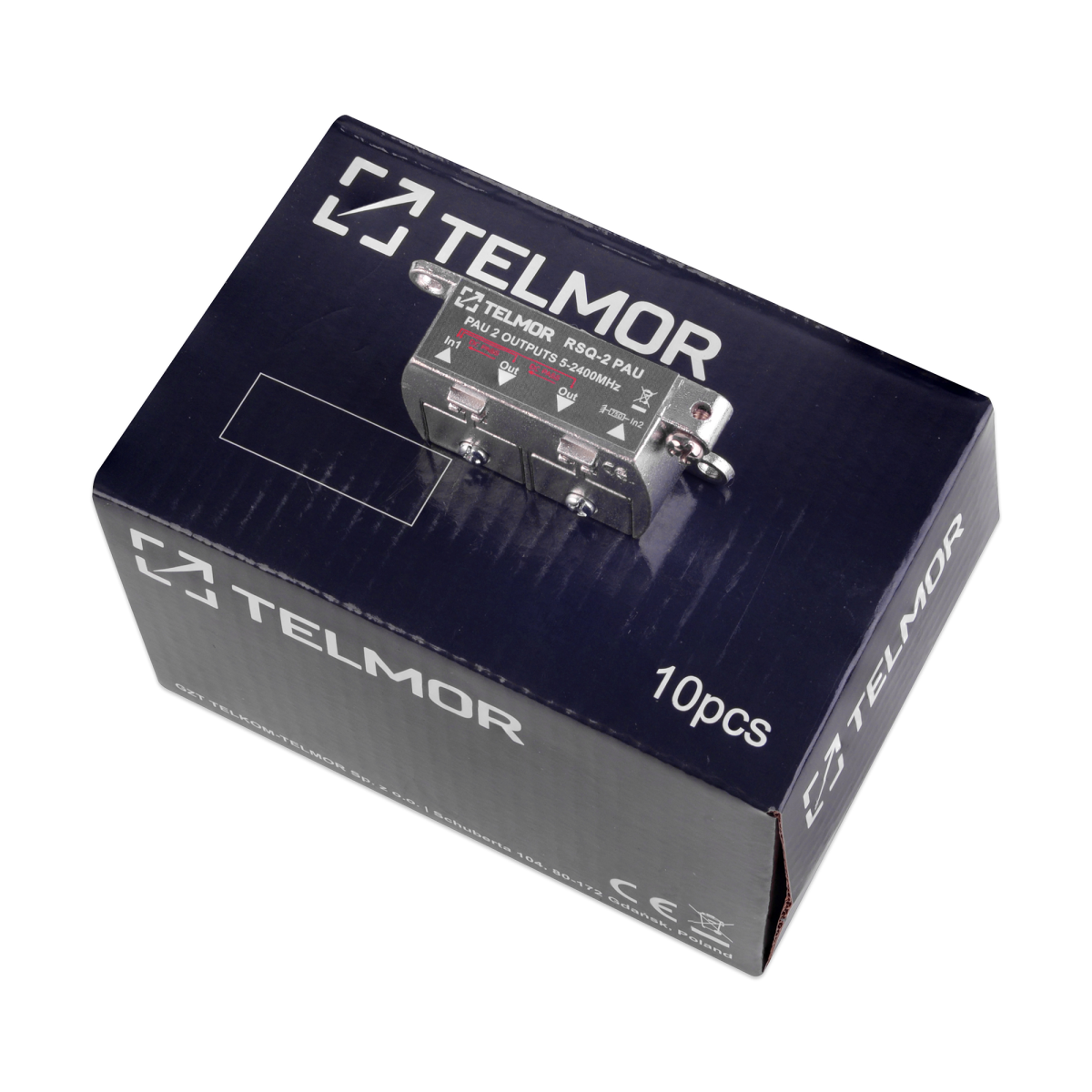

Greitasis 2 krypčių skirstytuvas, TELMOR RSQ-2 PAU 2X 2.4G

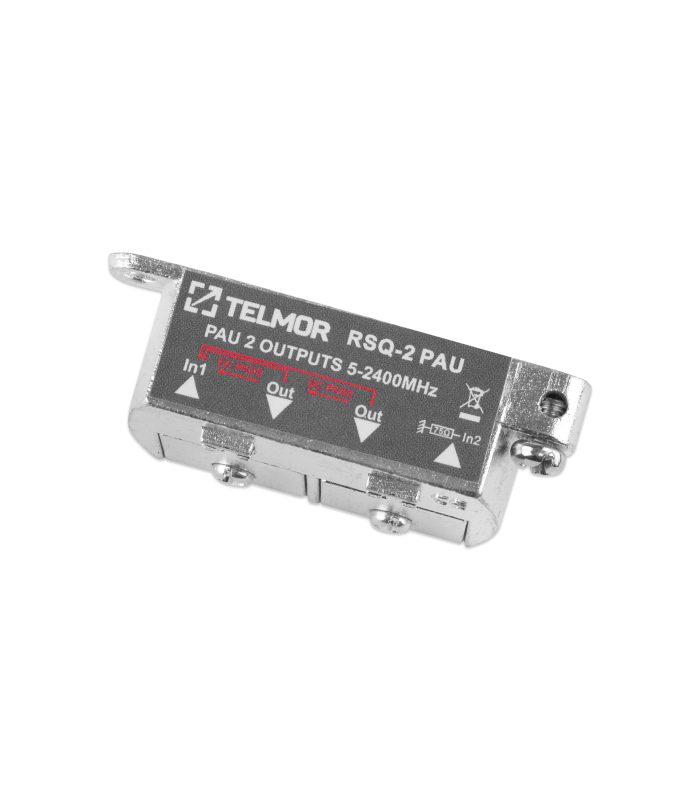

TELMOR RSQ-2 PAU greitasis skirstytuvas

TELMOR RSQ ir TS serijų vidiniai skirstytuvai bei atšakotuvai skirti koaksialiniams palydovinės televizijos SAT-IF paskirstymo tinklams, perduodantiems DVB-S/S2 signalus (QPSK, 8PSK) ir (arba) skaitmeninės antžeminės televizijos signalus (COFDM, FM ir DAB).

Pagrindiniai privalumai

• Visi skirstytuvo išėjimai leidžia srovei tekėti į įėjimą.
• Skirstytuvų išėjimai užtikrina įtampos perdavimą iki 500 mA.
• Atšakotuvuose srovė gali tekėti magistraline linija, t. y. iš išėjimo į įėjimą.
• Aukštos kokybės lietas korpusas padengtas vario ir cinko lydiniu.
• Prilituotas dangtelis užtikrina aukštą ekranavimo lygį.
• Platus 5–2400 MHz dažnių diapazonas.
• F tipo lizdinės jungtys naudojamos RS ir TS serijose.
• Užspaudžiamosios jungtys naudojamos RSQ ir TSQ serijose.
• Tinka DVB-T/T2 ir DVB-S2/S2X signalams.
• Apsaugos klasė – A.

Techninės specifikacijos

Dažnių diapazonas: 5–2400 MHz

Didžiausias slopinimas (IN–OUT):

• 5–40 MHz: 4,0 dB
• 41–470 MHz: 4,5 dB
• 470–1350 MHz: 5,0 dB
• 1350–2000 MHz: 6,0 dB
• 2000–2400 MHz: 6,5 dB

Mažiausia izoliacija (OUT–OUT):

• 5–40 MHz: 20 dB
• 41–470 MHz: 24 dB
• 470–1350 MHz: 24 dB
• 1350–2000 MHz: 22,0 dB
• 2000–2400 MHz: 22,0 dB

Mažiausias neatitikimo slopinimas (IN/OUT):

• 5–40 MHz: 15,0 dB
• 41–470 MHz: 13,0 dB
• 470–1350 MHz: 12,0 dB
• 1350–2000 MHz: 12,0 dB
• 2000–2400 MHz: 12,0 dB

Įtampos perdavimas: 24 V / 500 mA
Varža: 75 Ohm
EMI/RFI: > –120 dB
