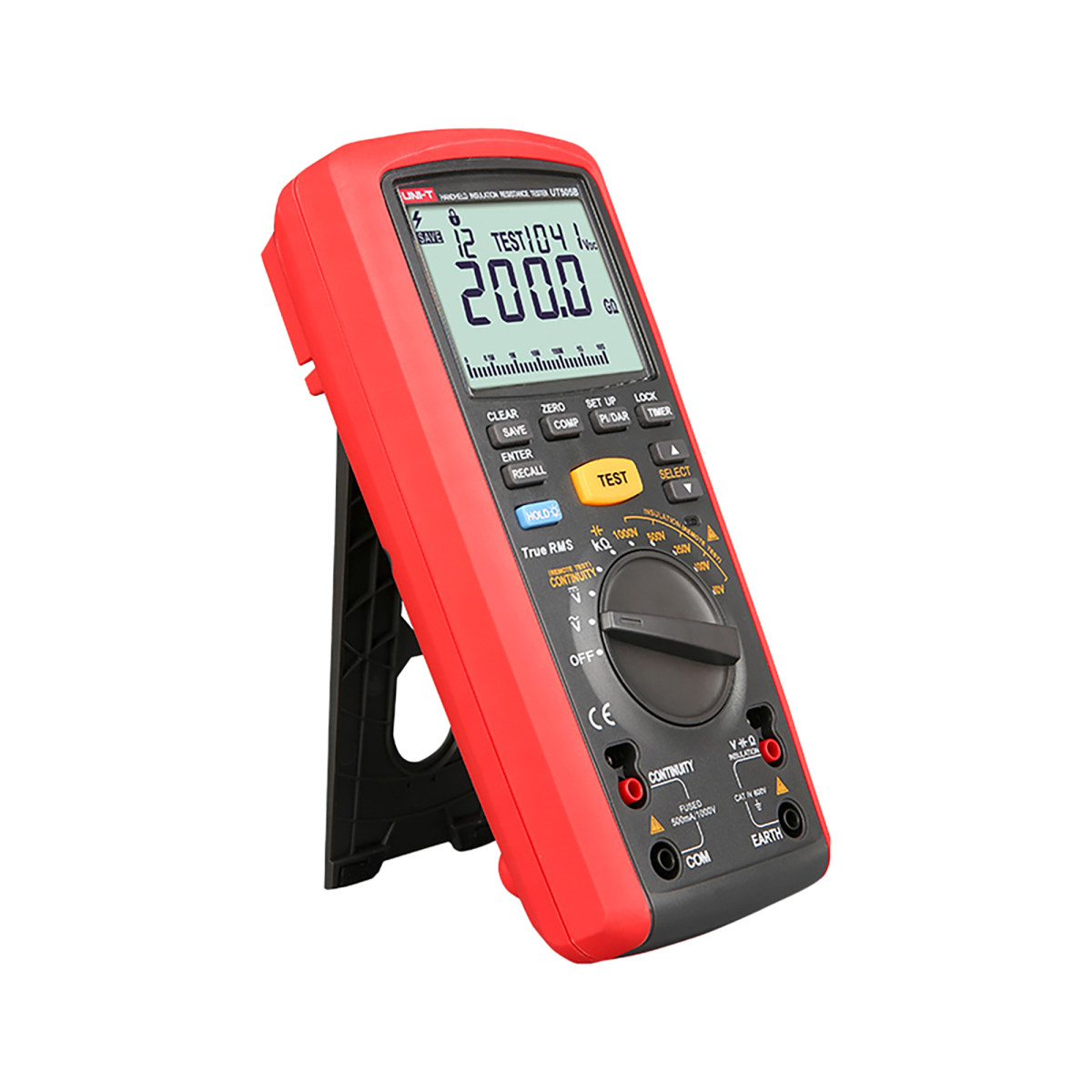

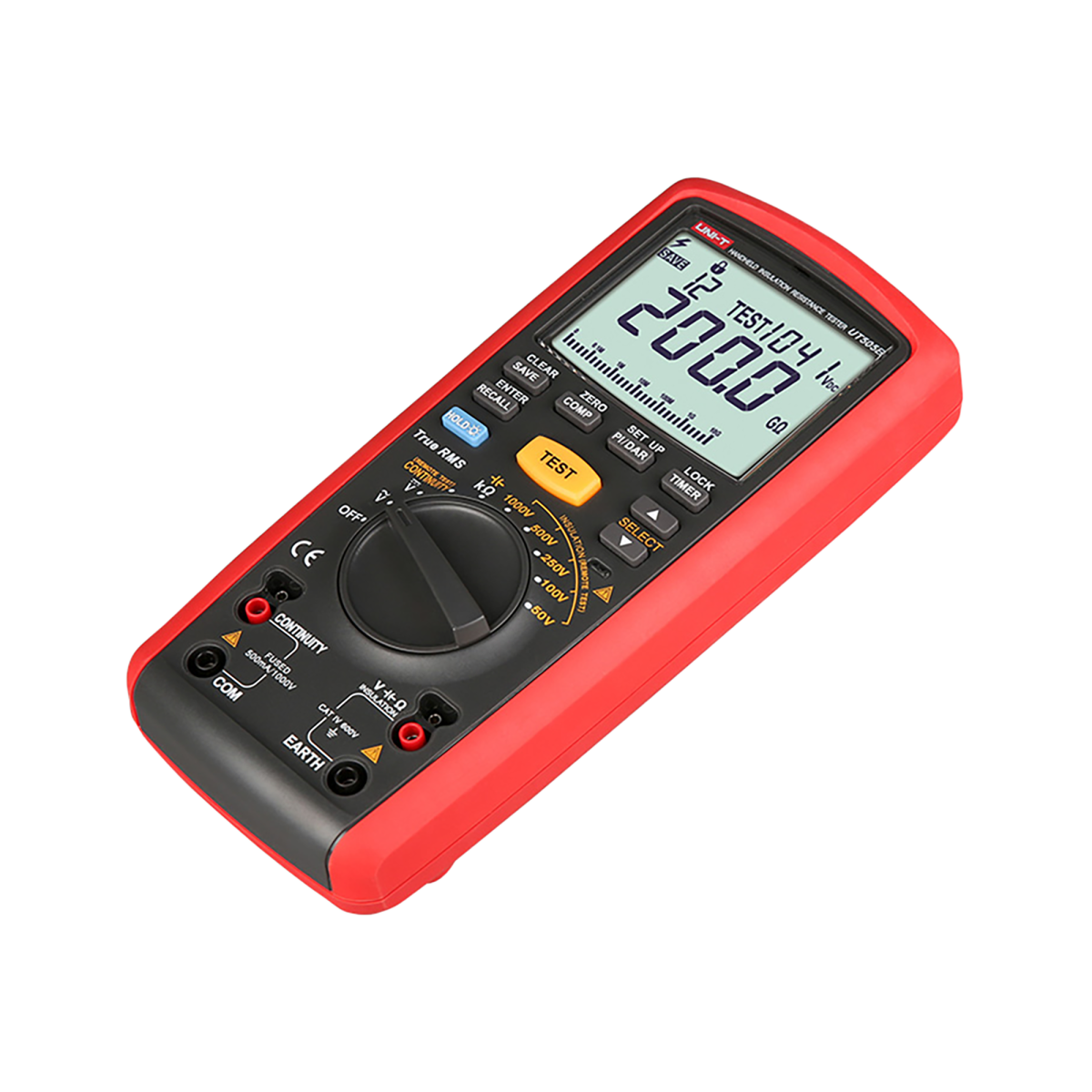

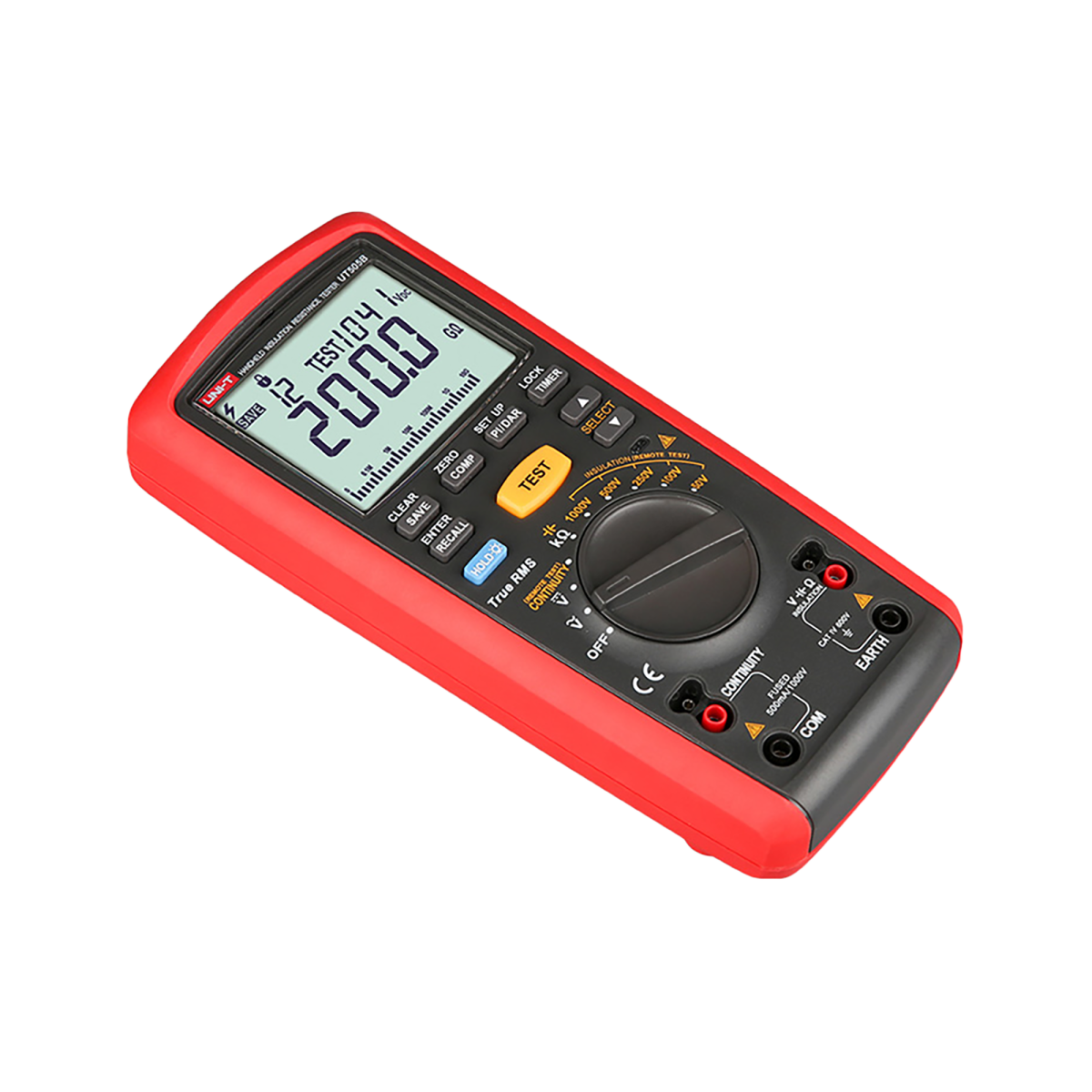

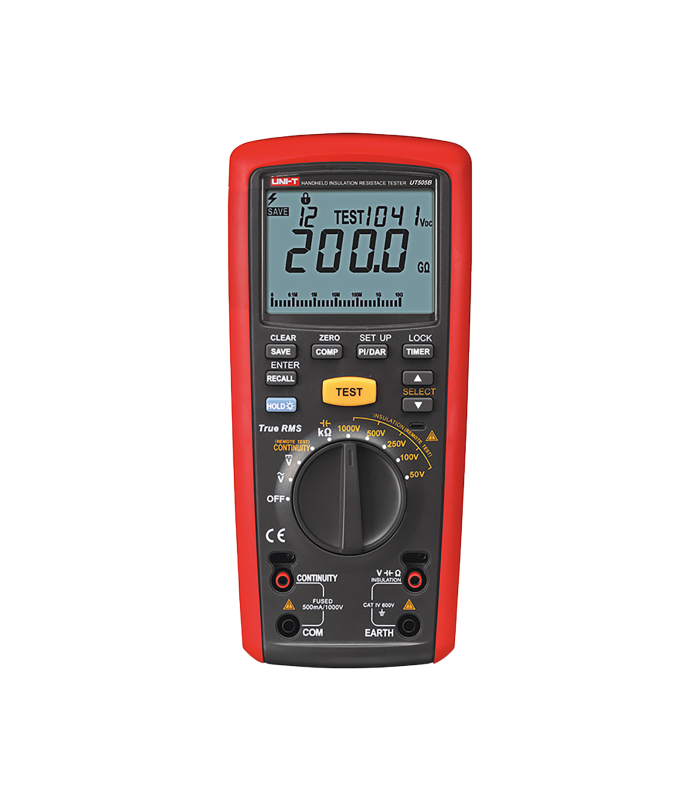

Izoliacijos varžos matuoklis Uni-T UT505B

Izoliacijos varžos matuoklis Uni-T UT505B

„Uni-T UT505B“ – profesionalus matuoklis, skirtas izoliacijos varžai, elektros srovėms, varžai ir įtampai matuoti. Dėl plataus matavimo funkcijų pasirinkimo jis pravers elektrikams, techninės priežiūros specialistams ir inžinieriams.

Tikslūs izoliacijos varžos matavimai

Matuoklis leidžia tikrinti izoliaciją naudojant 50–1000 V įtampą. Izoliacijos varžos matavimo diapazonas siekia nuo 0,01 MΩ iki 200 GΩ, o tikslumas priklauso nuo pasirinkto diapazono ir įtampos. Žemesniuose diapazonuose nurodomas ±(1,5 % + 5) arba ±(3 % + 3) tikslumas, aukštesniuose – iki ±(20 % + 3).

• 50 V: 0,01–50 MΩ ir 50 MΩ–1 GΩ – ±(3 % + 3).
• 100 V: 0,01–100 MΩ ir 100 MΩ–1 GΩ – ±(3 % + 3); 1–10 GΩ – ±(10 % + 3).
• 250 V: 0,01–200 MΩ ir 200 MΩ–1 GΩ – ±(1,5 % + 5); 1–20 GΩ – ±(10 % + 3).
• 500 V: 0,01–500 MΩ ir 500 MΩ–1 GΩ – ±(1,5 % + 5); 1–50 GΩ – ±(10 % + 3).
• 1000 V: 0,1–2000 MΩ – ±(1,5 % + 5); 2–9,9 GΩ – ±(5 % + 3); 10–20 GΩ – ±(7 % + 3); 20–200 GΩ – ±(20 % + 3); 1–100 GΩ – ±(10 % + 3).

Universalios matavimo funkcijos

„Uni-T UT505B“ matuoja nuotėkio srovę nuo 10 iki 2000 µA ir mažąją varžą nuo 0,01 iki 100 Ω. Taip pat galima matuoti bendrąją varžą, nuolatinę ir kintamąją įtampą, dažnį bei talpą. „TrueRMS“, automatinio diapazono parinkimo, pakopinės įtampos, DAR (dielektrinės absorbcijos santykio) ir PI (poliarizacijos indekso) matavimo funkcijos padeda išsamiau įvertinti elektros grandines.

• Apkrovos srovė: 1 mA, kai bandymo įtampa yra 50, 100, 250, 500 arba 1000 V; nurodytas tikslumas – 0–10 %.
• Trumpojo jungimo srovė: mažesnė nei 2 mA.
• Nuotėkio srovė: 10–2000 µA, ±(10 % + 3).
• Mažoji varža: 0,01–100 Ω, ±(1,5 % + 3); pasirenkamas matavimas apytiksliai 5 V / daugiau kaip 200 mA arba 20 mA.
• Bendroji varža: 0,01 kΩ–10 MΩ, ±(3 % + 3).
• Nuolatinė įtampa: 0–600 V, ±(2 % + 3).
• Kintamoji įtampa: 0–600 V, ±(1,5 % + 5).
• Dažnis: 45 Hz–1 kHz, ±(0,1 % + 3).
• Talpa: 100 pF–500 µF, ±(5 % + 5).

Patogumą didina automatinis matavimo diapazono parinkimas, automatinis iškrovimas ir saugiklio patikra, analoginė juostinė skalė, grandinės tęstinumo indikatorius, lyginamasis matavimas bei įspėjimas apie senkančią bateriją. Dideliame ekrane aiškiai matomi rodmenys, o maksimali rodmenų vertė siekia 6000.

Patogus ir tvirtas korpusas

78 × 59 mm ekranas, kompaktiški 103 × 225 × 59 mm matmenys ir 630 g svoris leidžia patogiai naudotis matuokliu ir dirbant lauko sąlygomis. Prietaisas maitinamas šešiomis 1,5 V LR6 baterijomis.
