Lauko RF šakotuvas ir sumatorius, 5-862 MHz, 4,0 dB, F lizdas, TELKOM TELMOR RDZ-211

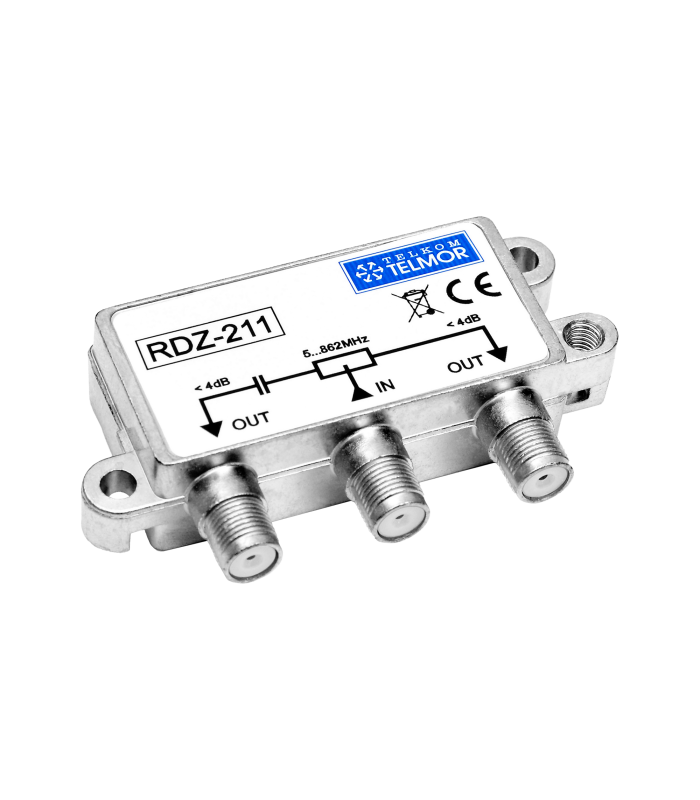

Lauko RF šakotuvas ir sumatorius TELKOM TELMOR RDZ-211

RDZ-211 – dvigubas išorinis RF šakotuvas ir sumatorius, skirtas individualioms bei kolektyvinėms RTV antenų sistemoms. Įrenginys gali išskaidyti į dvi dalis arba sujungti du antenos signalus.

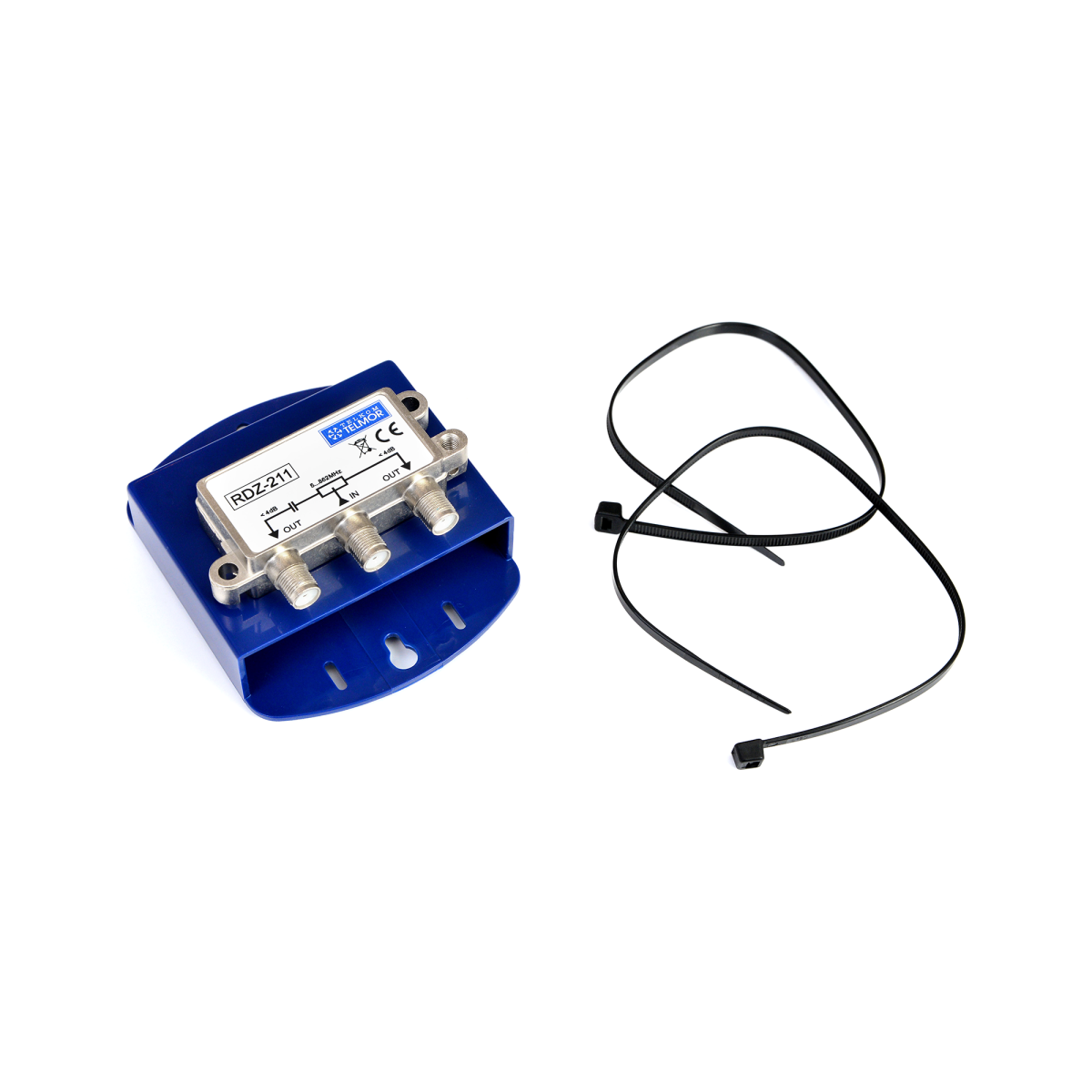

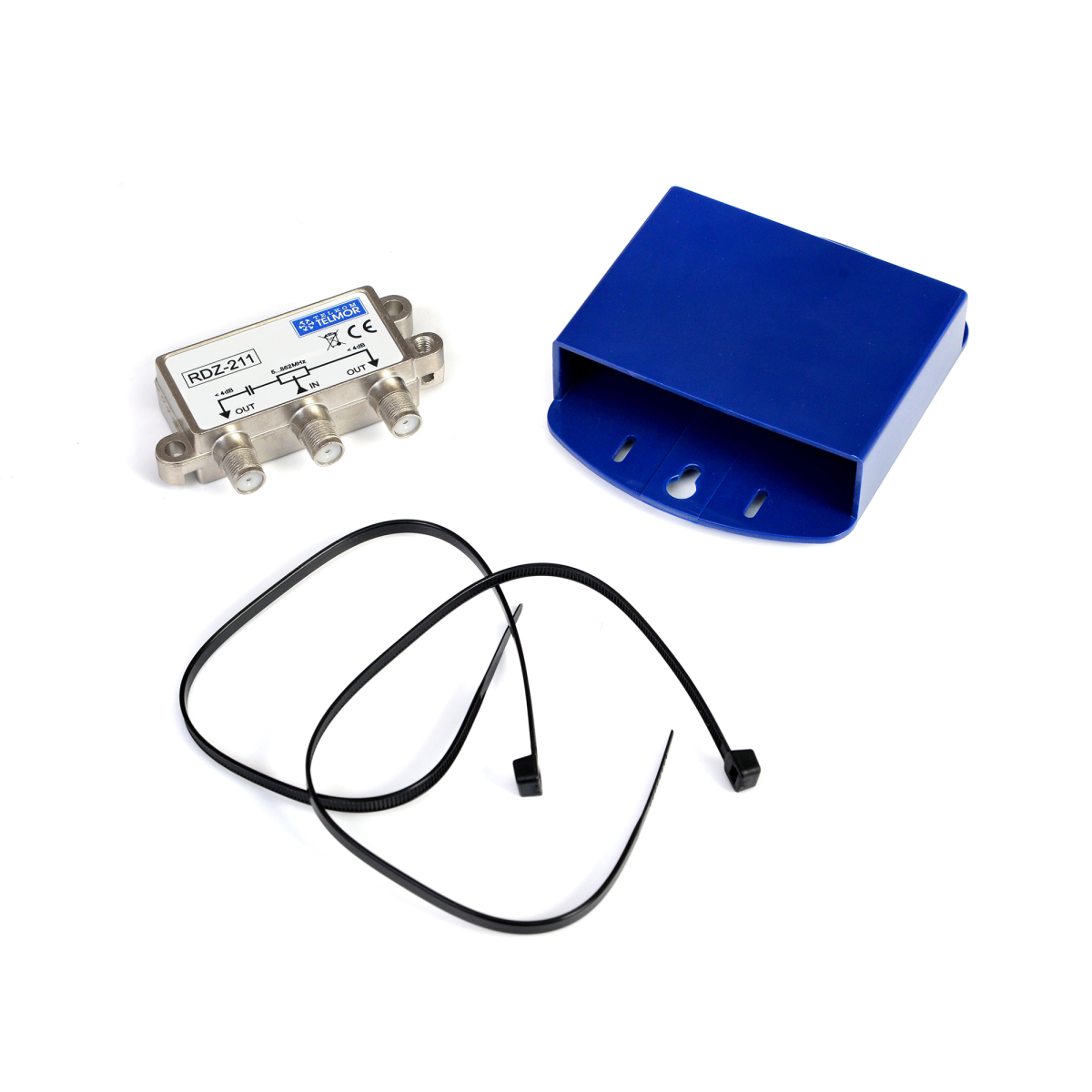

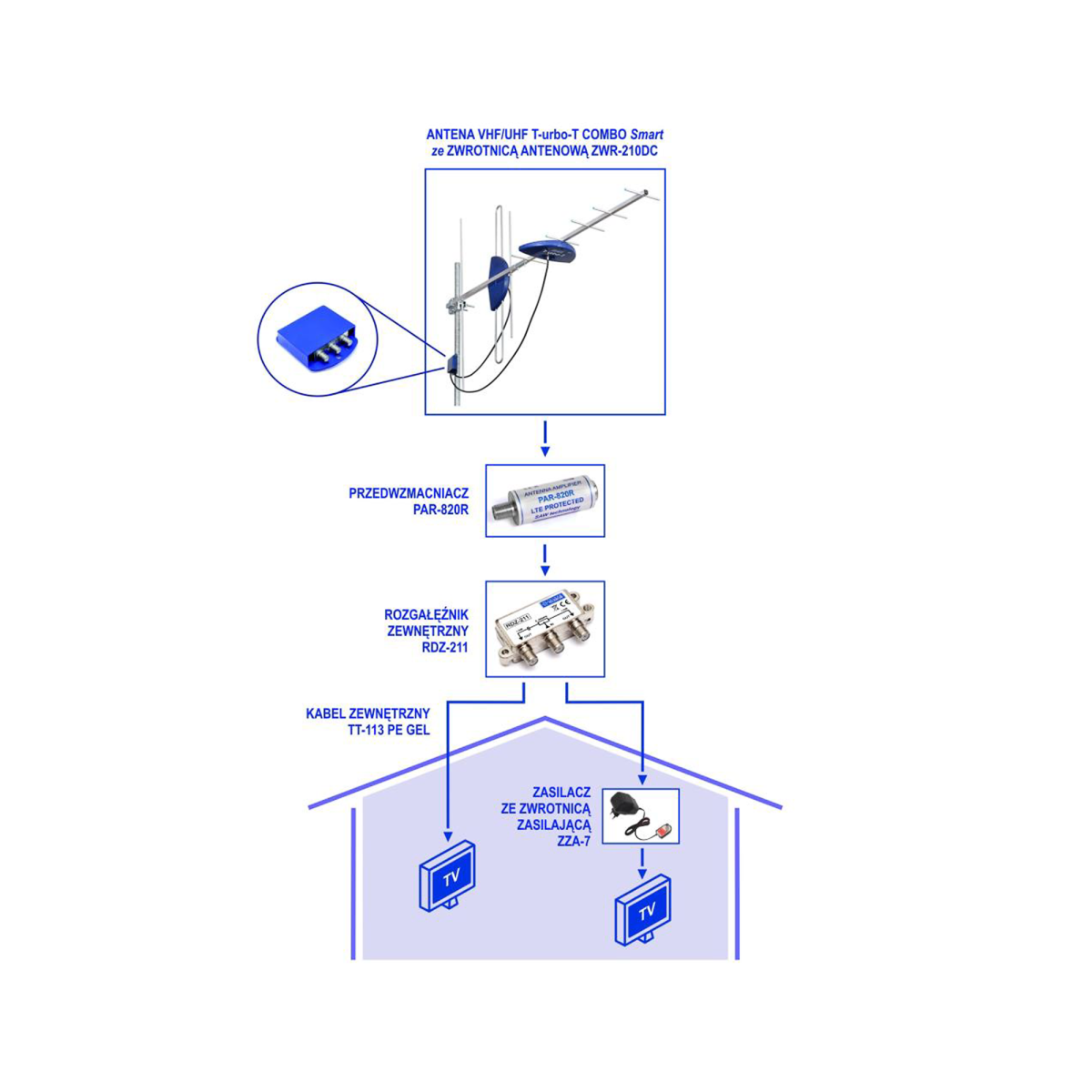

Šakotuvą galima montuoti komplekte esančiame drėgmei atspariame ABS korpuse, todėl jis tinkamas naudoti lauke, pavyzdžiui, ant antenos stiebo. Tai praktiškas sprendimas tais atvejais, kai antenos kabelių neįmanoma nuvesti į vieną gyvenamosios patalpos paskirstymo dėžę, o kabeliai turi būti tiesiami nuo stiebo tiesiai pastato fasadu.

Pagrindiniai privalumai

• Du veikimo režimai: antenos signalų šakotuvas arba sumatorius.
• Lauko montavimas: komplekte esantis drėgmei atsparus ABS korpusas apsaugo įrenginį naudojant jį lauke.
• Nuolatinės srovės perdavimas: iki +12 V ir 250 mA per IN-OUT jungtį.
• Patikima konstrukcija: tvirtas lietas metalinis korpusas.
• Paprastas montavimas: F tipo lizdai užtikrina patogų prijungimą.

Techniniai duomenys

• Tipas: RDZ-211
• Veikimo dažnių diapazonas: 5-862 MHz
• Maksimalus pereinamasis slopinimas IN-OUT / IN-OUT: 4,0 dB / 4,0 dB
• Varža įėjime ir išėjime: 75 Ohm / 75 Ohm
• Įėjimo ir išėjimo jungtys: F lizdas / F lizdas
• Nuolatinės srovės perdavimas IN-OUT: taip, +12 V, kanalas be kondensatoriaus
• Maksimali perduodama srovė IN-OUT: 250 mA

Įrenginį rekomenduojama naudoti tada, kai antenos signalo lygis yra pakankamas jo padalijimui, o dėl 4 dB sumažėjimo galutinis signalas abonento lizde nenukrenta žemiau 51 dBuV – tai yra minimalus lygis pagal standartą PN-EN 60728-1.
