LCR matuoklis Uni-T UT622E

LCR matuoklis Uni-T UT622E

Uni-T UT622E – modernus LCR matuoklis, skirtas pažangiai elektroninių komponentų diagnostikai servisuose, laboratorijose ir gamyboje. Juo galima matuoti induktyvumą, talpą, varžą, ESR, Q ir D parametrus, o didžiausias matavimo tikslumas siekia 0,10 %. Penki testavimo dažniai iki 100 kHz ir greitas rezultatų nuskaitymas užtikrina patogų bei efektyvų darbą.

Didelis matavimo tikslumas

UT622E leidžia kompleksiškai matuoti pasyviuosius komponentus: induktyvumą, varžą, talpą, impedansą ir ESR. Dėl iki 0,10 % siekiančio tikslumo prietaisas tinka visur, kur svarbus tikslumas, pavyzdžiui, atliekant kokybės kontrolę ar laboratorinius R&D tyrimus.

Įvairūs testavimo dažniai ir lygiai

Penki testavimo dažniai – nuo 100 Hz iki 100 kHz – ir trys įtampos lygiai (0,1 / 0,3 / 1 Vrms) leidžia pritaikyti matavimo sąlygas pagal tiriamą komponentą. Tai ypač naudinga matuojant skirtingomis charakteristikomis pasižyminčius elektronikos elementus.

Itin greitas veikimas

Greitojo testavimo režimu UT622E atlieka iki 20 matavimų per sekundę, todėl sutrumpėja serijinės kontrolės ir gamybos testų trukmė. DCR, D/Q ir fazės kampo matavimo funkcijos paverčia šį prietaisą universaliu diagnostikos įrankiu.

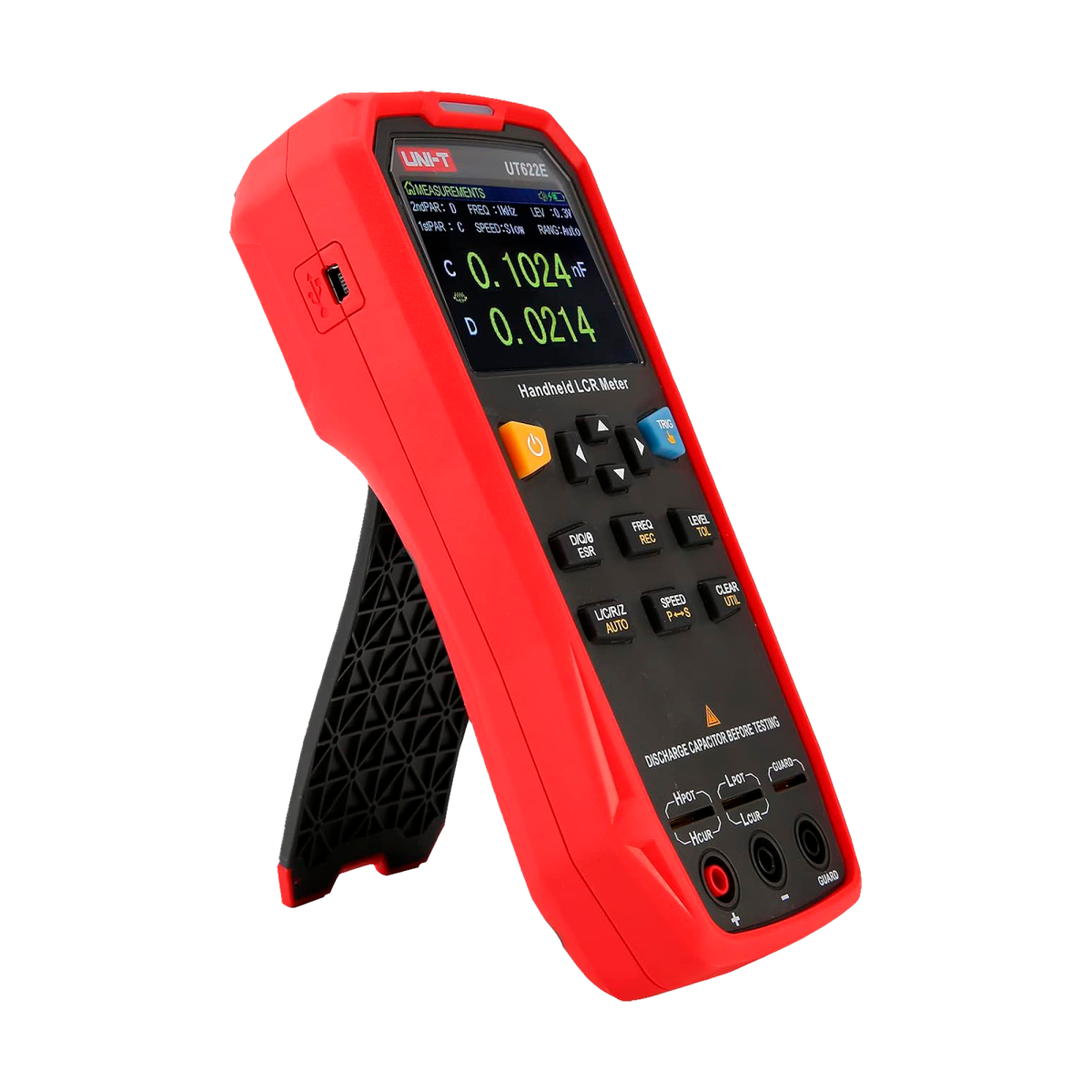

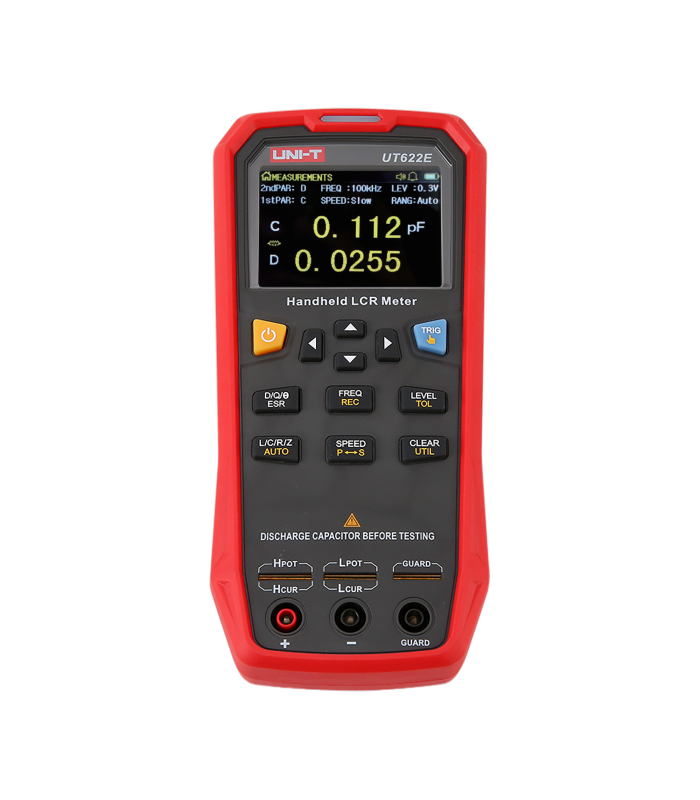

Spalvotas TFT ekranas

Aiškus 2,8 colio TFT LCD ekranas, kurio raiška yra 320 x 240 pikselių, užtikrina puikų rezultatų matomumą. 0.0001 minimali skiriamoji geba leidžia tiksliai matuoti net mažiausias vertes, todėl prietaisas tinka mažiems kondensatoriams ir SMD ritėms testuoti.

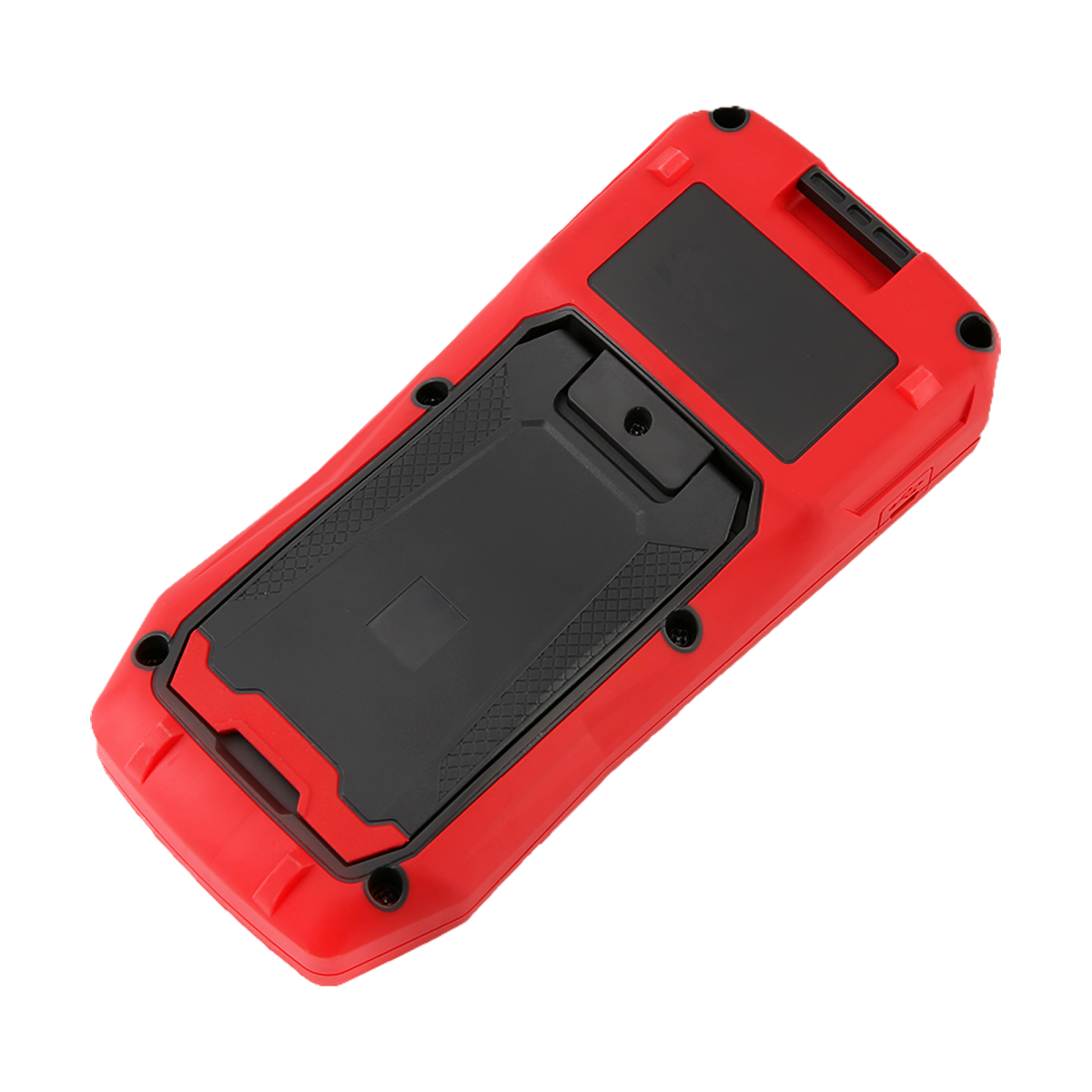

Kompaktiškas, akumuliatorinis ir su USB jungtimi

3,7 V 1800 mAh akumuliatoriumi maitinamas matuoklis įkraunamas per USB jungtį (5 V / 1 A), todėl jį patogu naudoti įvairiose vietose. miniUSB jungtis leidžia prijungti prietaisą prie kompiuterio duomenims perduoti, archyvuoti ir rezultatams toliau analizuoti.

Pagrindiniai parametrai

• Testavimo dažniai: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz.
• Testavimo lygiai: 0,1 Vrms, 0,3 Vrms, 1 Vrms.
• Išėjimo impedansas: 100 Ohm.
• Matavimo parametrai: pagrindiniai – L/C/R/Z/DCR, papildomi – D/Q/ESR.
• Testavimo sparta: 20/5/2 matavimai per sekundę.
• DCR testavimo sparta: 20/5/2 matavimai per sekundę.
• Tolerancijos diapazonas: 1–20 %.
• Režimai: lygiagretusis ir nuoseklusis.
• Ryšio jungtis: miniUSB.
• Didžiausias rodmuo: 99999.
• Minimali skiriamoji geba: 0.0001.
• Didžiausias tikslumas: 0,10 %.

Matavimo diapazonai

• L: 0,00 µH–99,999 H.
• C: 0,00 pF–99,999 mF.
• Z/R: 0,000 Ω–9,9999 MΩ.
• ESR: 0,000 Ω–999,99 Ω.
• D: 0,0000–9,9999.
• Q: 0,000–99999.
• Fazės kampas: −179,9°–179,9°.

Bendrosios savybės

• Maitinimas: 3,7 V / 1800 mAh akumuliatorius, įkrovimas 5 V / 1 A.
• Ekranas: 2,8 colio TFT LCD, 320 x 240.
• Svoris: 420 g.
• 93 x 192 x 44 mm.
