Paskirstymo mechanizmo blokavimo įrankių rinkinys Ford varikliams – Duratec EcoBoost 1.6 SCTi Ti-VCT

Ford 1.6 Duratec Ti-VCT ir 1.6 EcoBoost SCTi paskirstymo mechanizmo blokavimo įrankių rinkinys

Šis paskirstymo mechanizmo blokavimo įrankių rinkinys skirtas Ford automobilių 1.6 Duratec Ti-VCT ir 1.6 EcoBoost SCTi benzininiams varikliams. Jis padeda tiksliai nustatyti paskirstymo mechanizmo padėtį keičiant diržą, remontuojant cilindrų galvutę ar atliekant kitus darbus, kuriems reikia išmontuoti paskirstymo pavaros dalis.

Rinkiniu galima užfiksuoti alkūninį ir paskirstymo velenus, nustatyti kintamųjų fazių VCT krumpliaračių padėtį, pozicionuoti alkūninio veleno skriemulį ir užfiksuoti įtempiklį. Specialiai šiems varikliams skirti įrankiai padeda nustatyti detales į serviso procedūroje numatytas padėtis ir sumažinti neteisingo fazių nustatymo riziką.

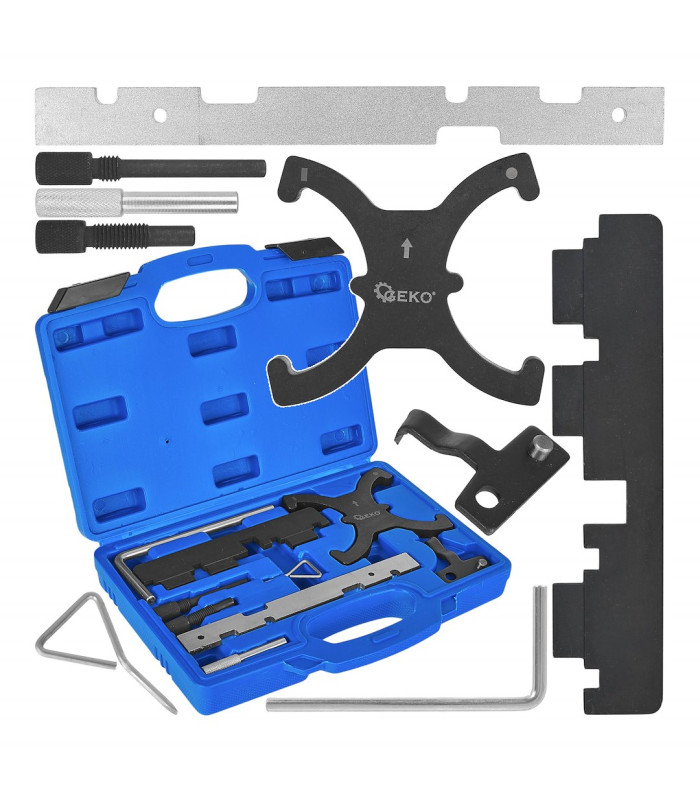

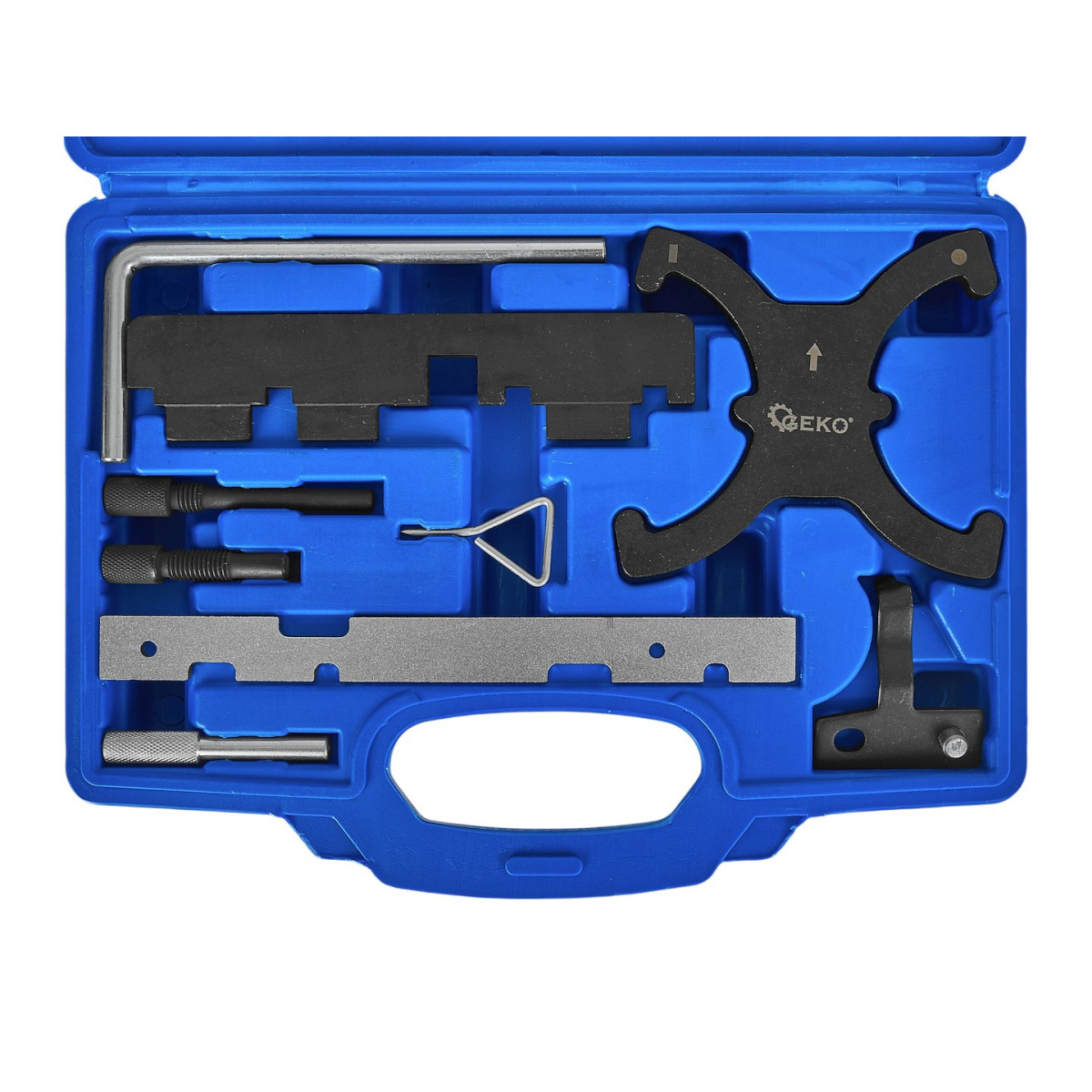

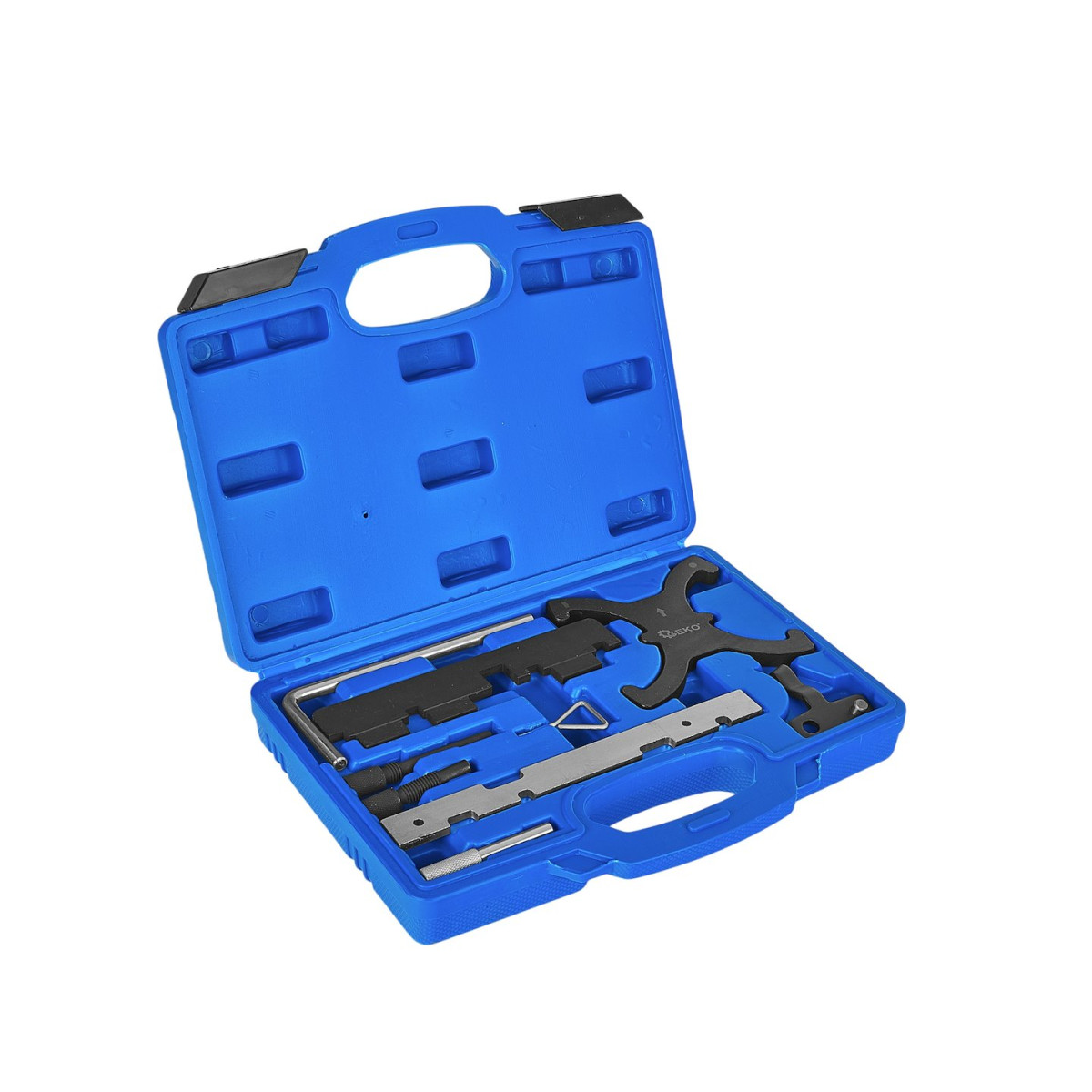

Visi įrankiai sudėti į profiliuotą lagaminą, kuriame kiekviena detalė turi savo vietą. Rinkinį patogu laikyti ir transportuoti dirbtuvėse.

Techninės savybės

• Tipas: paskirstymo mechanizmo blokavimo ir nustatymo įrankių rinkinys.
• Varikliai: 1.6 Duratec Ti-VCT ir 1.6 EcoBoost SCTi benzininiai varikliai.
• Paskirstymo mechanizmas: paskirstymo diržas ir kintamosios VCT fazės.
• Pagrindinė paskirtis: Ford automobiliams.

Pritaikymas

Ford 1.6 Duratec Ti-VCT: Focus, C-MAX.

Ford 1.6 EcoBoost / SCTi: B-MAX, C-MAX, Fiesta, Focus, Galaxy, Grand C-MAX, Kuga, Mondeo, S-MAX, Tourneo Connect ir Transit Connect.

1.6 EcoBoost variklių kodai: JQMA, JQMB, JTMA, IQJA, JQDA, JQDB, JTDA, JTDB, IQDA, IQDB, PNDA, XTDA, MUDA, JTJA, JTWA, JTWB, JTBA, JTBB, KGBA, JQGA.

Rinkinio įrankiai ir jų paskirtis

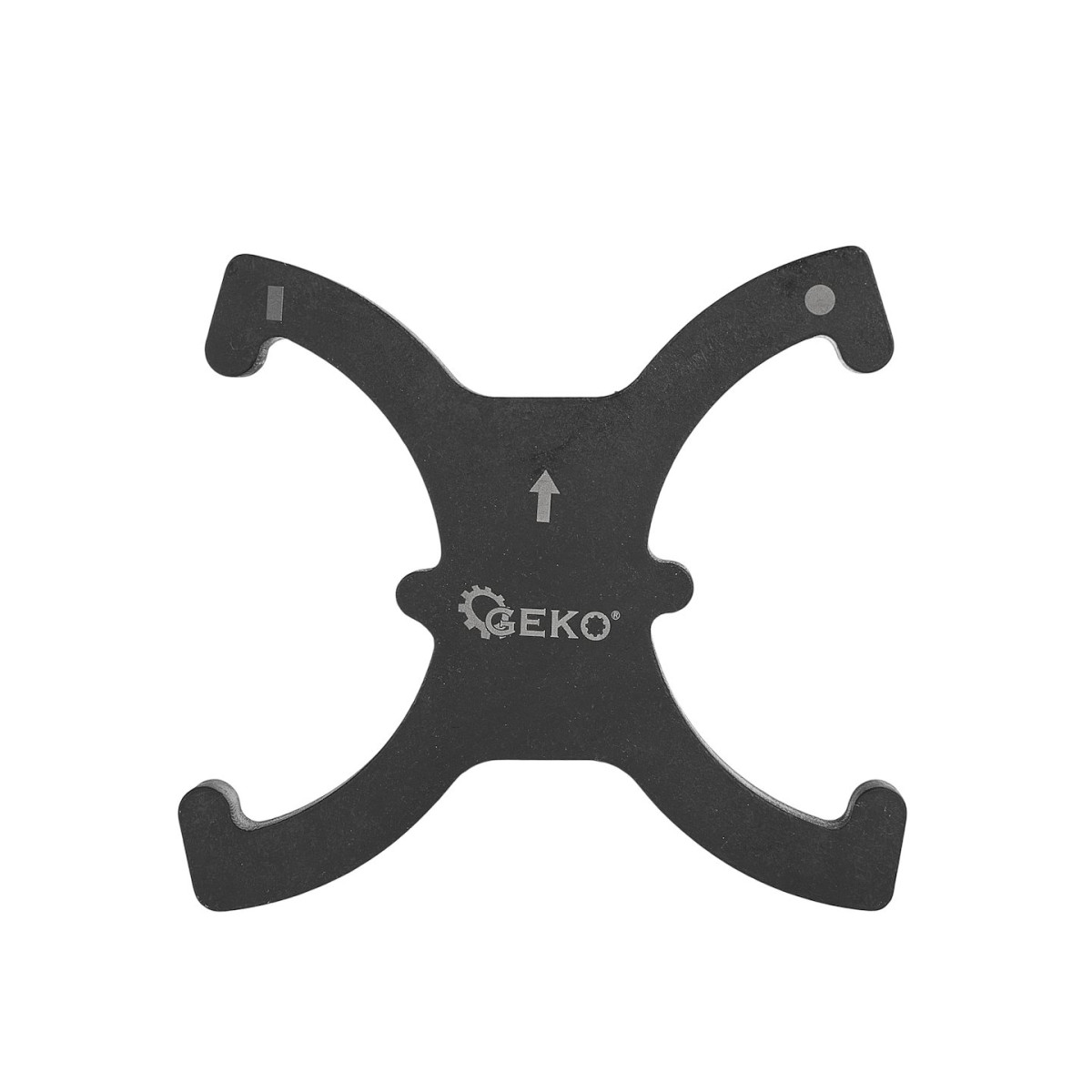

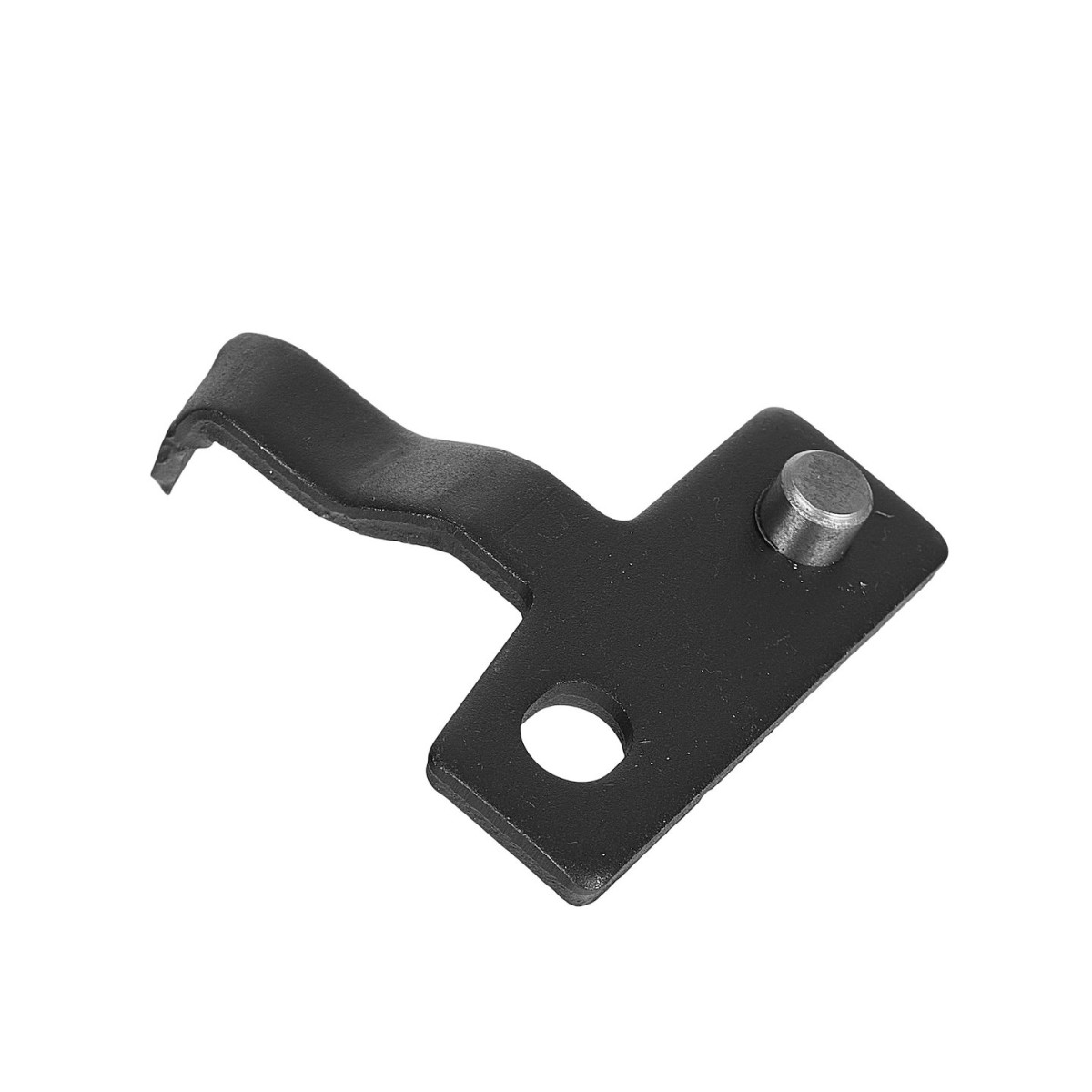

VCT kintamųjų fazių krumpliaračių nustatymo įrankis

Skirtas VCT sistemos paskirstymo velenų krumpliaračiams nustatyti į reikiamą padėtį.

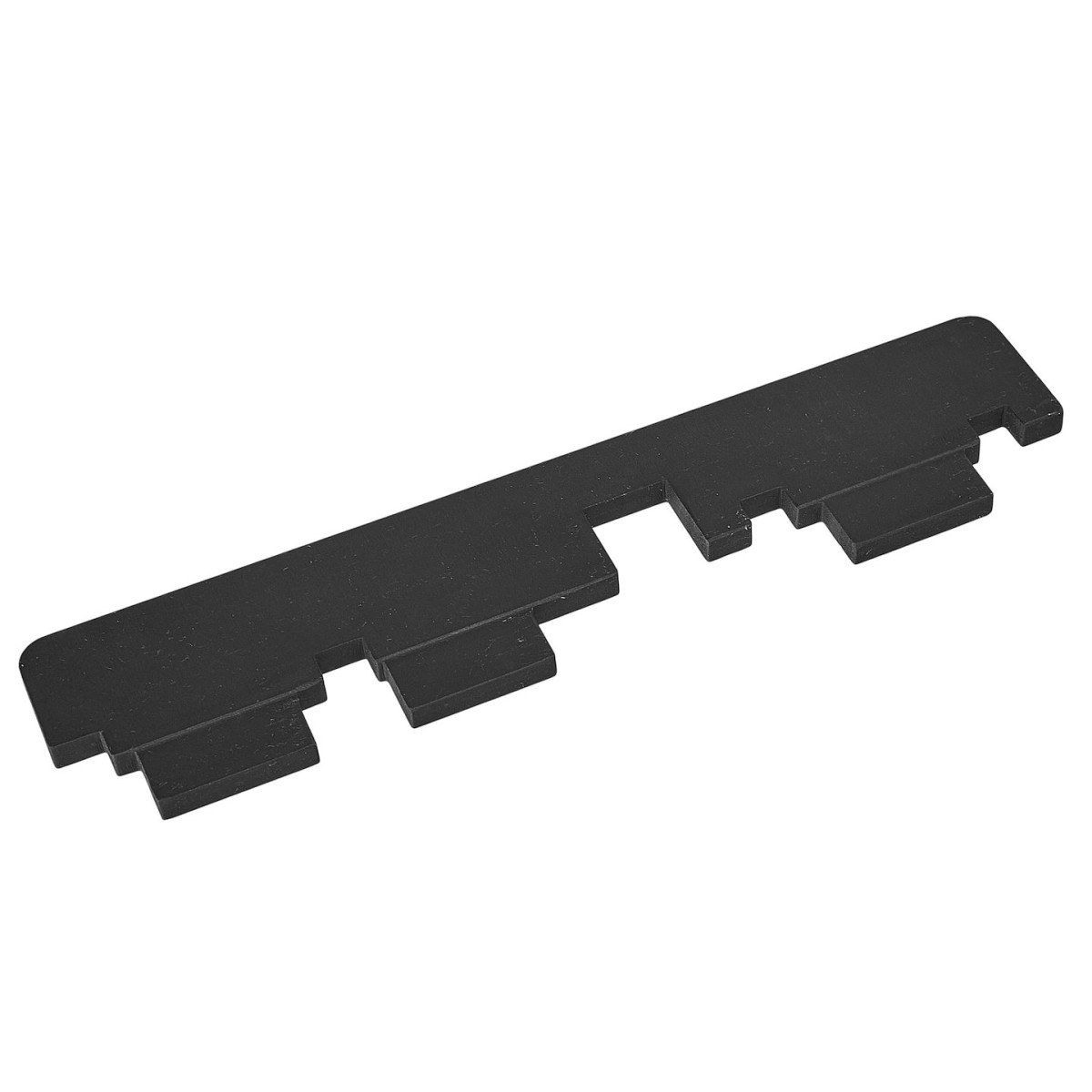

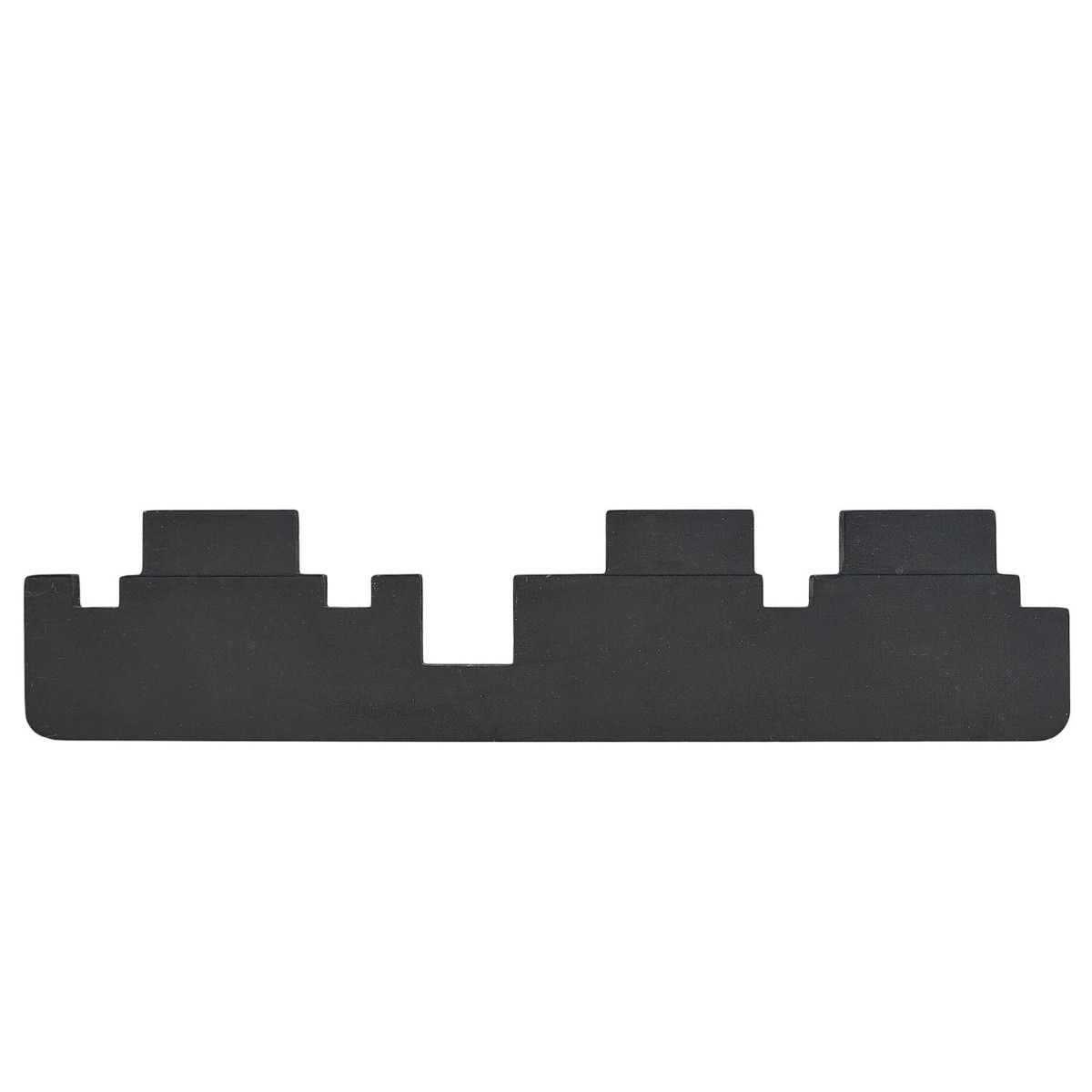

Paskirstymo velenų nustatymo liniuotė

Ilga juoda profiliuota liniuotė. Jos išpjovos pritaikytos velenams ir padeda nustatyti paskirstymo velenus į fazių reguliavimui reikalingą padėtį.

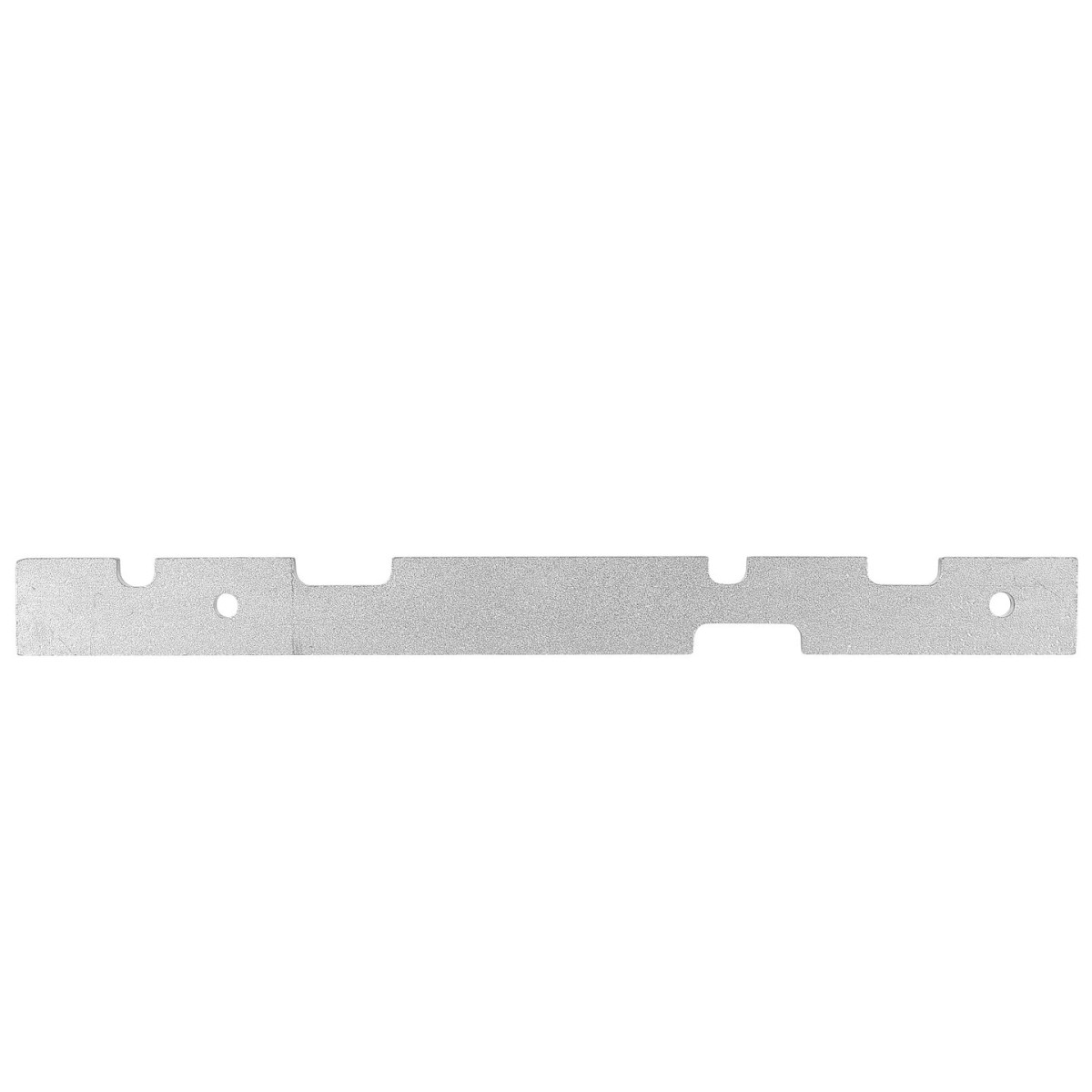

Paskirstymo velenų nustatymo plokštelė

Ilga sidabrinė plokštelė su specialiomis išpjovomis. Ji taip pat naudojama paskirstymo velenų padėčiai nustatyti, kai to reikia konkrečiam variklio variantui.

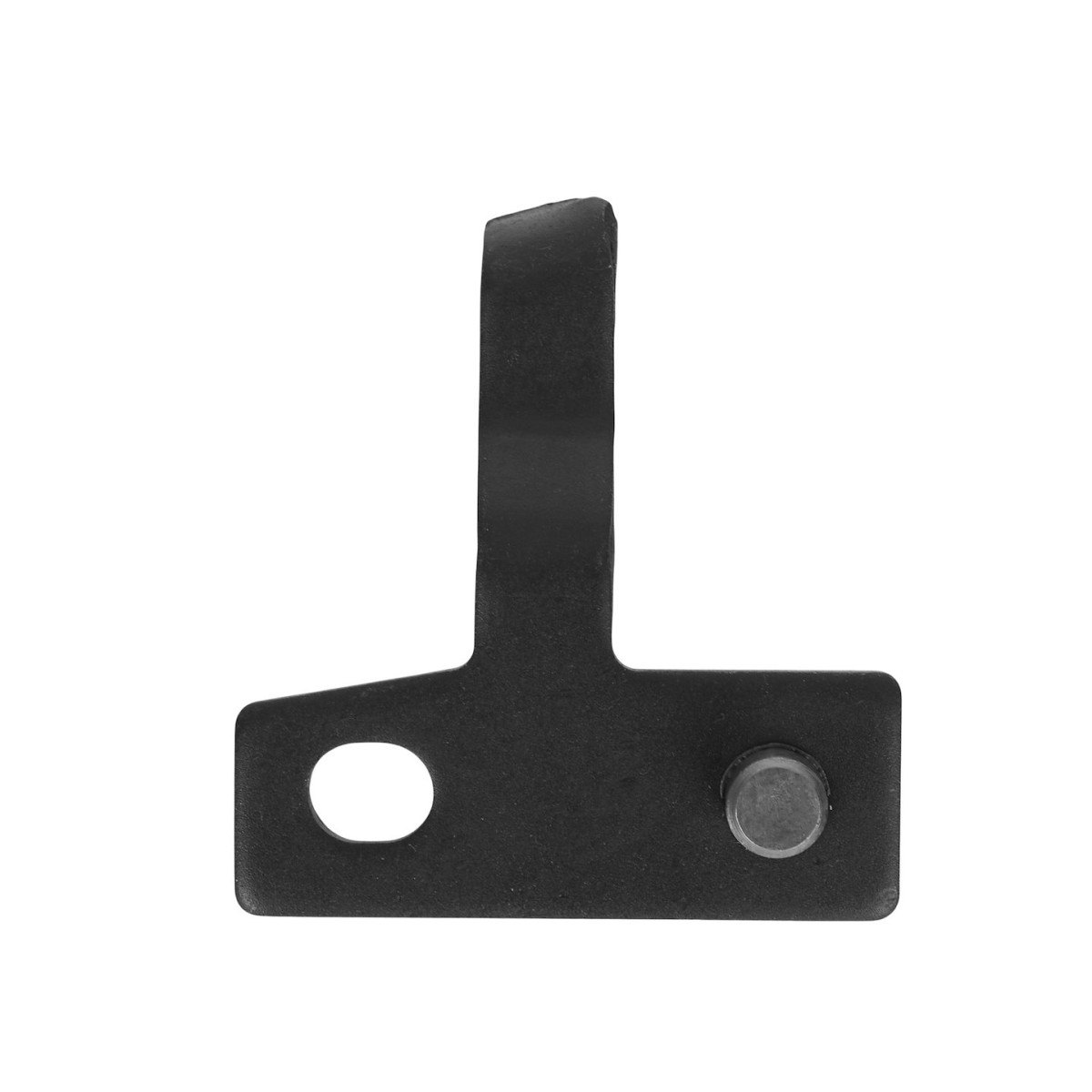

Alkūninio veleno skriemulio nustatymo įrankis

Skirtas tinkamai nustatyti alkūninio veleno skriemulį su vibracijų slopintuvu.

Alkūninio veleno fiksavimo kaištis

Vienas iš juodų srieginių kaiščių. Įsukamas į atitinkamą variklio vietą, jis užfiksuoja alkūninį veleną reikiamoje serviso padėtyje ir neleidžia jam pasisukti nustatant paskirstymo mechanizmą.

Fiksavimo ir nustatymo kaištis

Antrasis juodas kaištis, skirtas paskirstymo mechanizmo dalims užfiksuoti nustatytoje serviso padėtyje.

Alkūninio veleno viršutinio galinio taško (GMP) nustatymo kaištis

Sidabrinis cilindrinis kaištis su rifliuota suėmimo dalimi, skirtas alkūninio veleno padėčiai GMP nustatyti.

Įtempiklio fiksavimo kaištis

Nedidelė lenkta vielinė detalė, kuri išlaiko įtempimo mechanizmą reikiamoje padėtyje dirbant su paskirstymo diržu.

Smagračio fiksatorius / kaištis

Skirtas smagračiui užfiksuoti ir taip stabilizuoti alkūninio mechanizmo padėtį atliekant paskirstymo mechanizmo darbus.

Kodėl reikalingas paskirstymo mechanizmo blokavimo rinkinys?

Ti-VCT ir EcoBoost varikliuose keičiant paskirstymo diržą ar išmontuojant mechanizmo dalis, būtina tiksliai nustatyti alkūninio ir paskirstymo velenų tarpusavio padėtį. Šis rinkinys leidžia mechaniškai užfiksuoti detales serviso procedūroje numatytose padėtyse ir padeda išvengti neteisingo vožtuvų fazių nustatymo.
