Sieninis saulės energijos keitiklis (inverteris) KEMOT PROsolar-5000, 48V 230V 5000VA/3500W

Saulės energijos keitiklis KEMOT PROsolar-5000

KEMOT PROsolar-5000 – sieninis saulės energijos keitiklis, skirtas fotovoltiniams moduliams, elektros tinklui ir akumuliatoriui sujungti į vieną patikimą energijos tiekimo sistemą. Įrenginys atlieka saulės įkroviklio, inverterio ir akumuliatoriaus įkroviklio funkcijas.

Pagrindiniai privalumai

• 5000 VA vardinė ir 3500 W išėjimo galia leidžia maitinti įvairius elektros prietaisus.
• Du veikimo režimai: PV, kai pirmenybė teikiama fotovoltinei energijai, ir AC, kai pirmenybė teikiama elektros tinklui.
• Grynas sinusinis išėjimo signalas užtikrina stabilų jautrių ir indukcinių prietaisų veikimą.
• Automatinis persijungimas tarp PV ir AC režimų įprastai trunka 4 ms, o ilgiausiai – 6 ms.
• Didžiausias konversijos efektyvumas – 98 %.

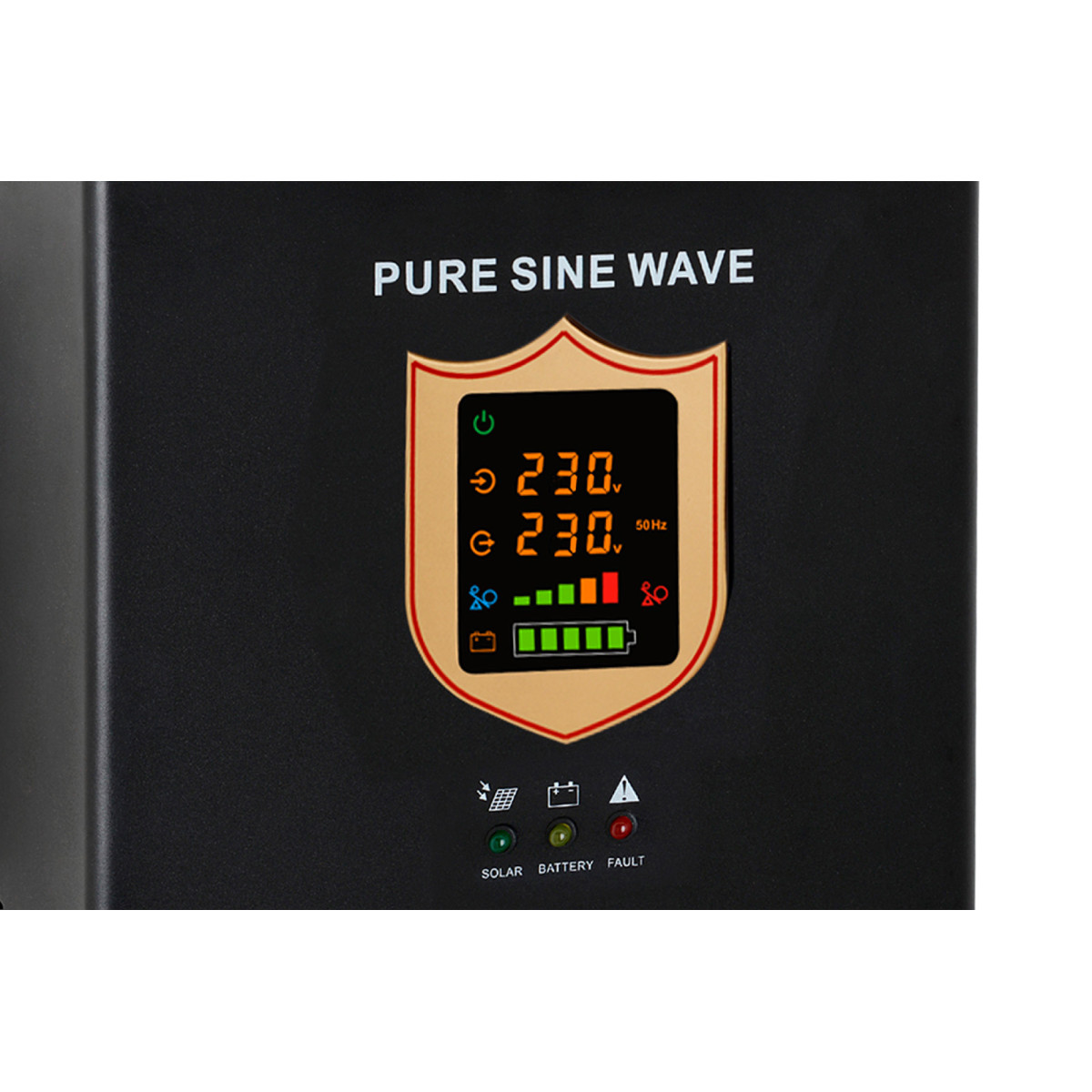

• LED ekranas leidžia patogiai stebėti įrenginio veikimo būseną.

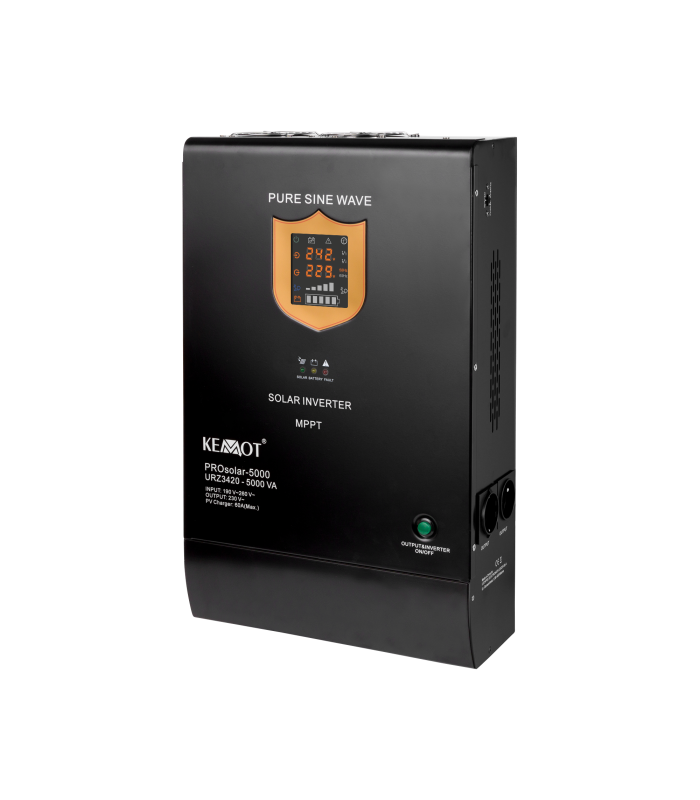

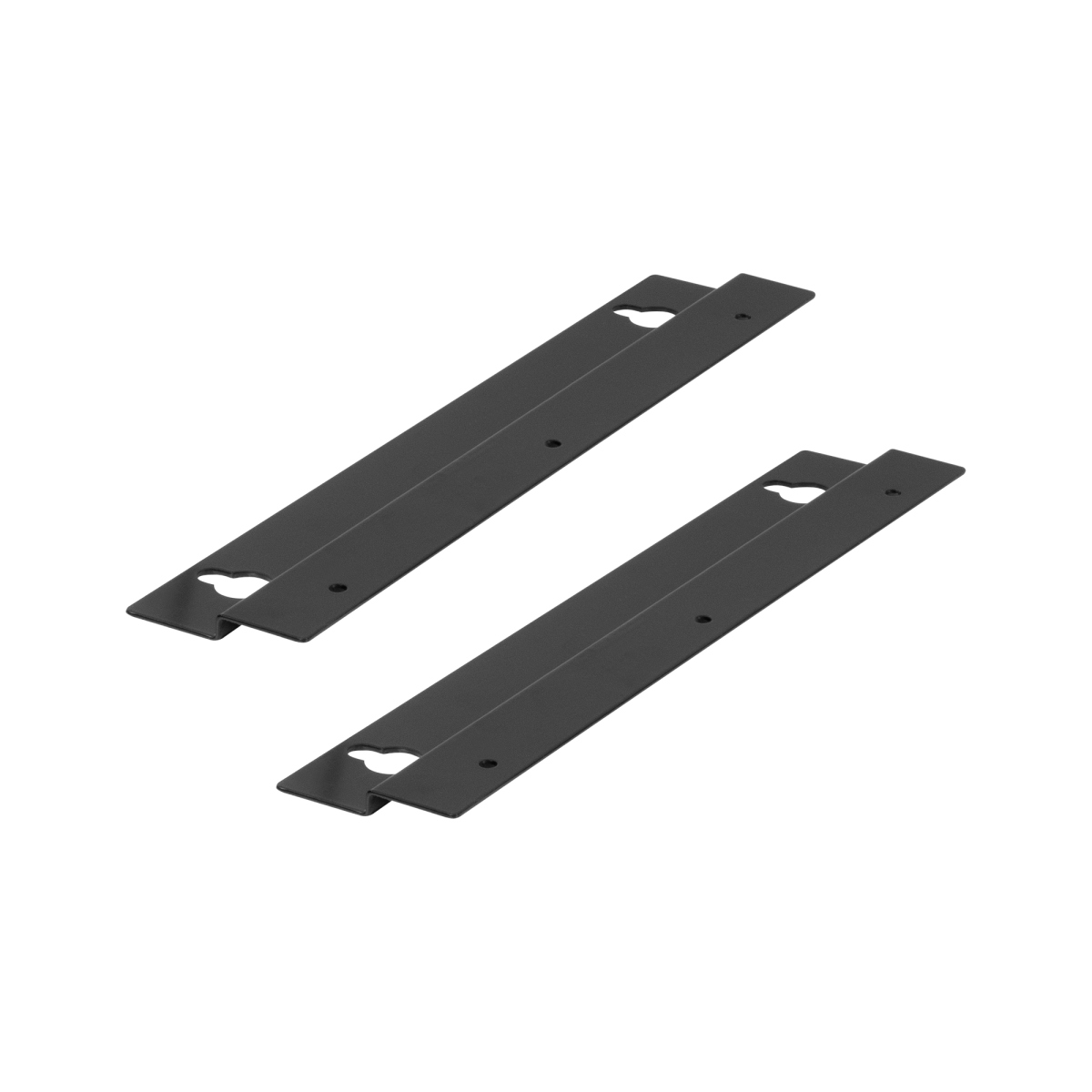

• Kompaktiškas juodas korpusas ir integruotas sieninis laikiklis padeda taupyti vietą.

Pritaikymas

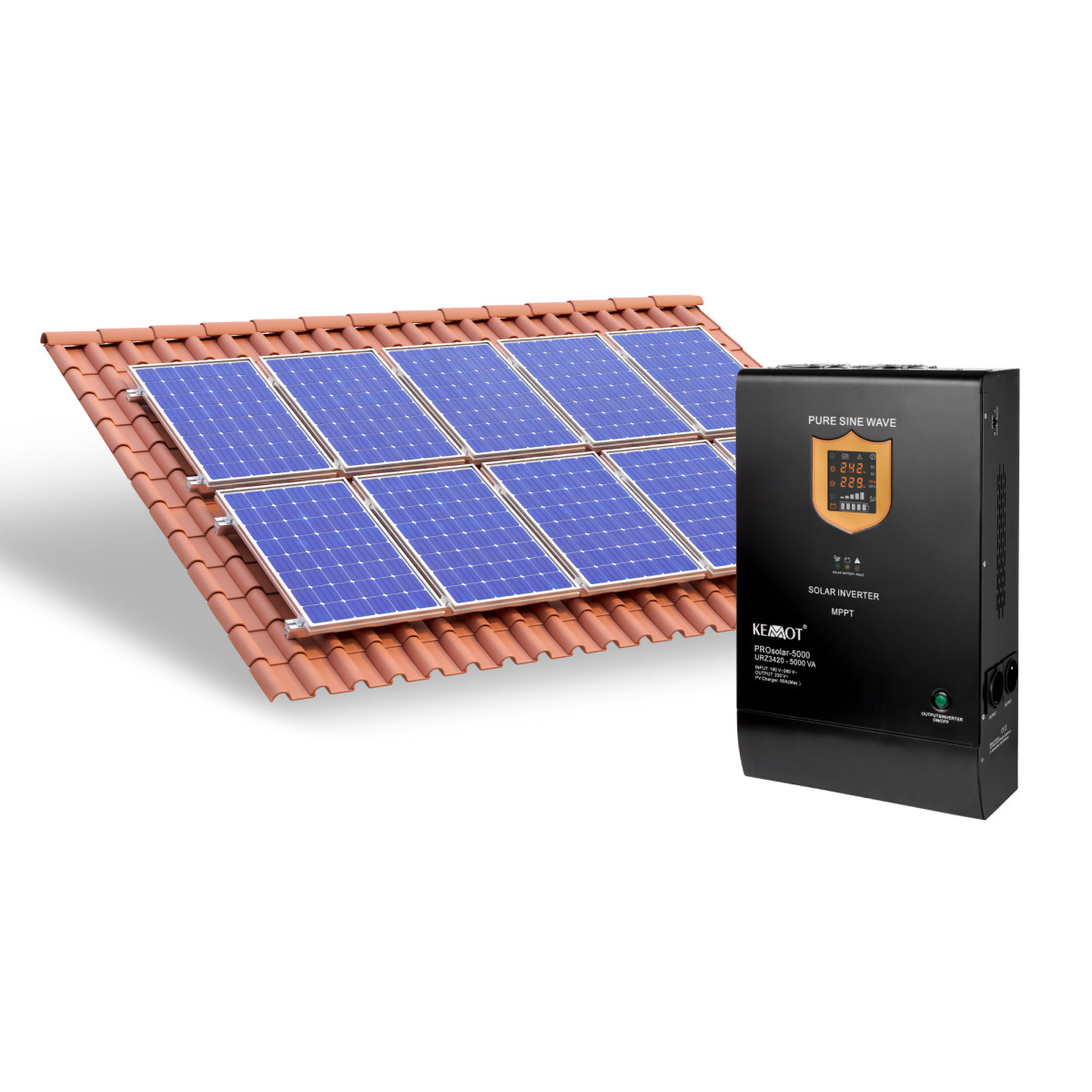

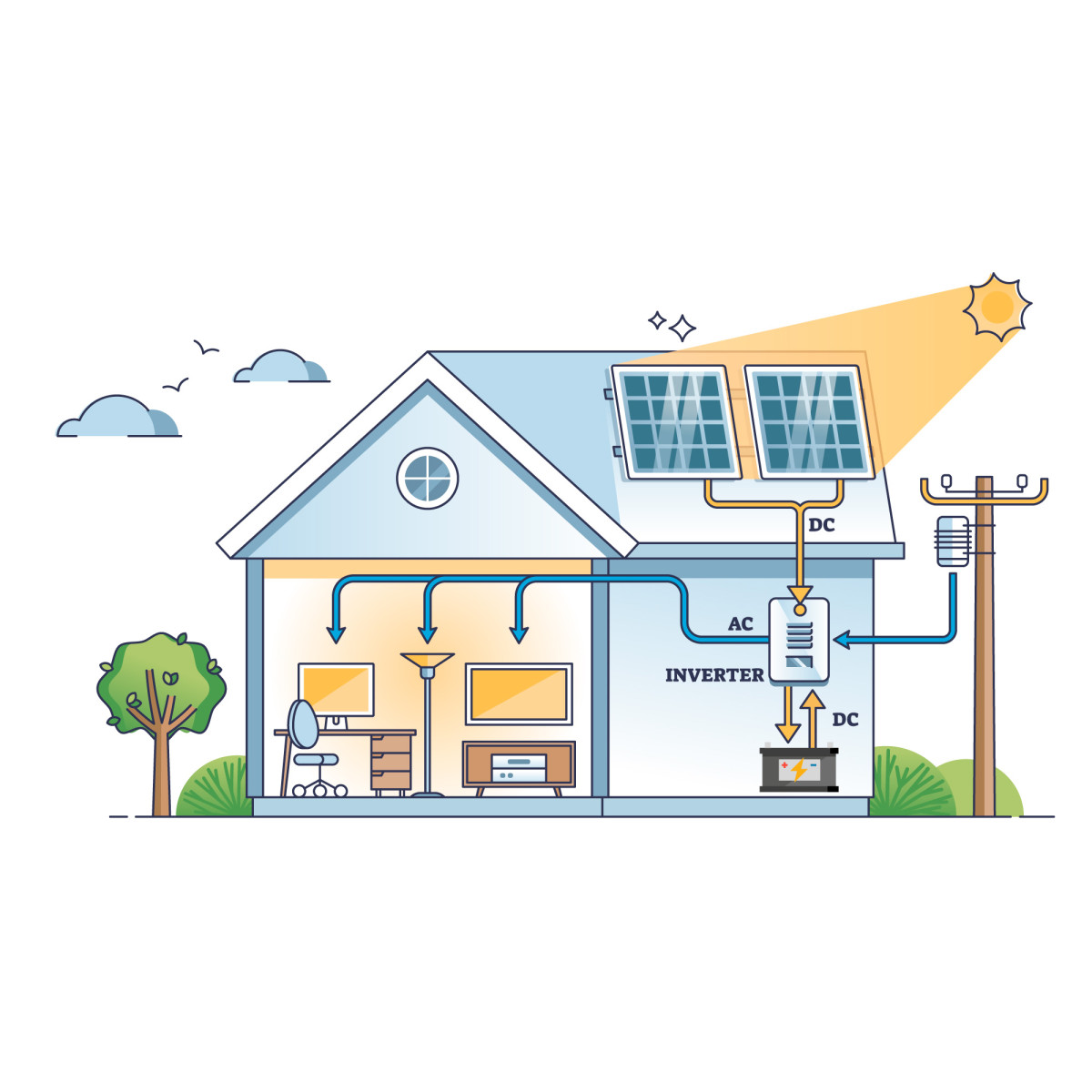

Prijungus saulės modulius, keitiklis saulės energiją gali panaudoti prie elektros tinklo prijungtiems vartotojams maitinti. Jis taip pat tinka elektros prietaisams, kuriems reikalinga 230 V kintamoji įtampa, ir kaip atsarginis energijos šaltinis įrenginiams, kuriems būtinas nepertraukiamas maitinimas.

Mažesnės galios KEMOT keitikliai gali būti naudojami centrinio šildymo siurbliams, apsaugos ir stebėjimo sistemoms bei apšvietimui. Didesnės galios įrenginiai, tokie kaip šis modelis, gali maitinti šaldytuvus, virdulius ir kitus daugiau energijos vartojančius prietaisus.

Veikimo režimai

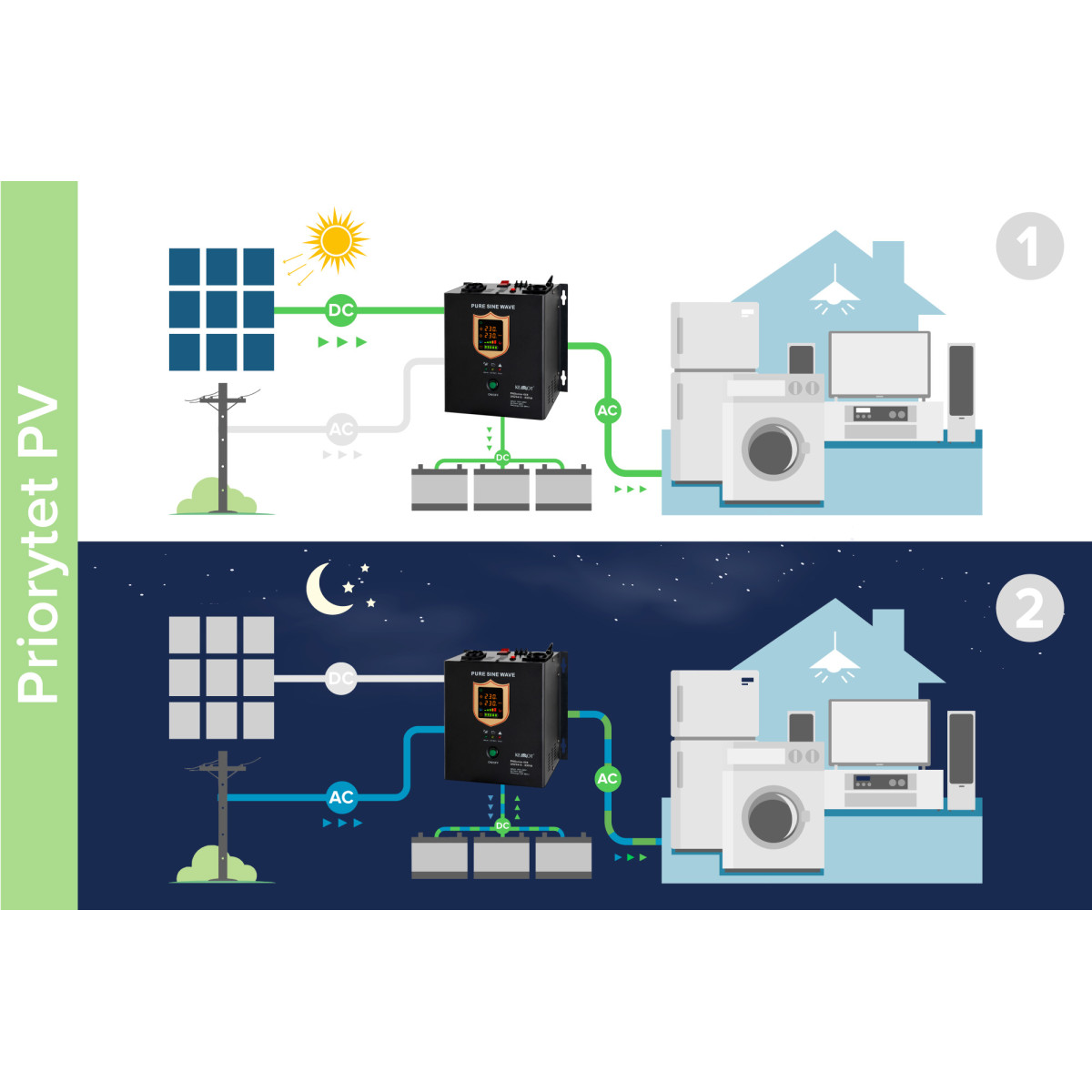

PV prioriteto režimas

1. Dieną, kai saulės šviesos pakanka, fotovoltiniai moduliai maitina prijungtus prietaisus ir tuo pačiu metu įkrauna akumuliatorių. Elektros tinklo maitinimas tuo metu veikia budėjimo režimu.
2. Vakare sistema maitina prietaisus iš akumuliatoriaus, kol suveikia apsauga nuo per žemos įtampos. Tuomet ji automatiškai persijungia į elektros tinklo režimą ir įkrauna akumuliatorių iki nustatyto lygio, kad būtų užtikrintas atsarginis maitinimas. Atsiradus fotovoltiniam maitinimui, akumuliatorius visiškai įkraunamas saulės moduliais.

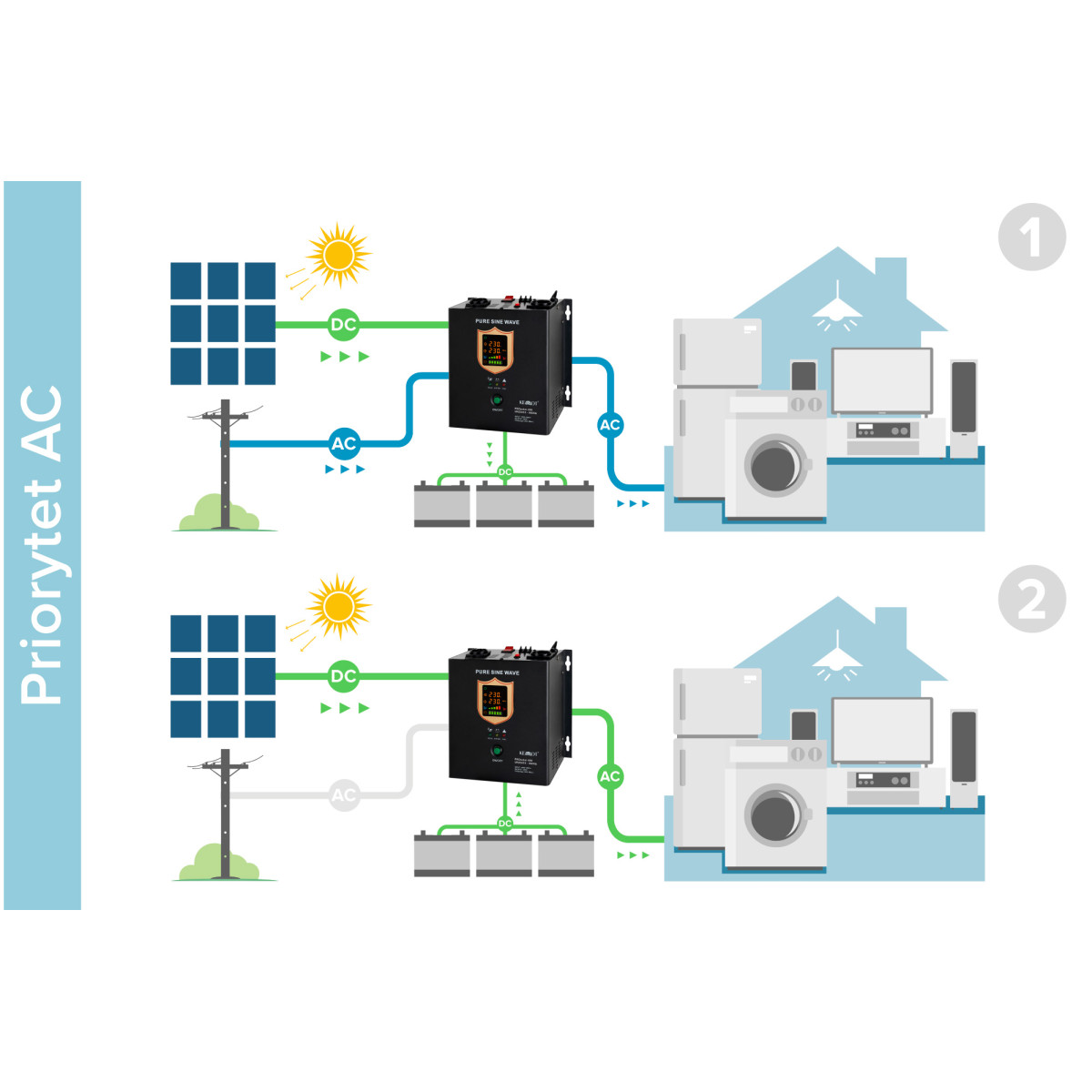

AC prioriteto režimas

1. Kai elektros tinklas veikia, prijungti prietaisai maitinami iš tinklo, o fotovoltiniai moduliai įkrauna akumuliatorių.
2. Kai įtampa viršija leistiną ribą arba nutrūksta elektros tiekimas, prietaisai maitinami iš akumuliatoriaus ir fotovoltinių modulių. Jei saulės energijos nepakanka arba ji neprieinama, prietaisai maitinami tik iš akumuliatoriaus.

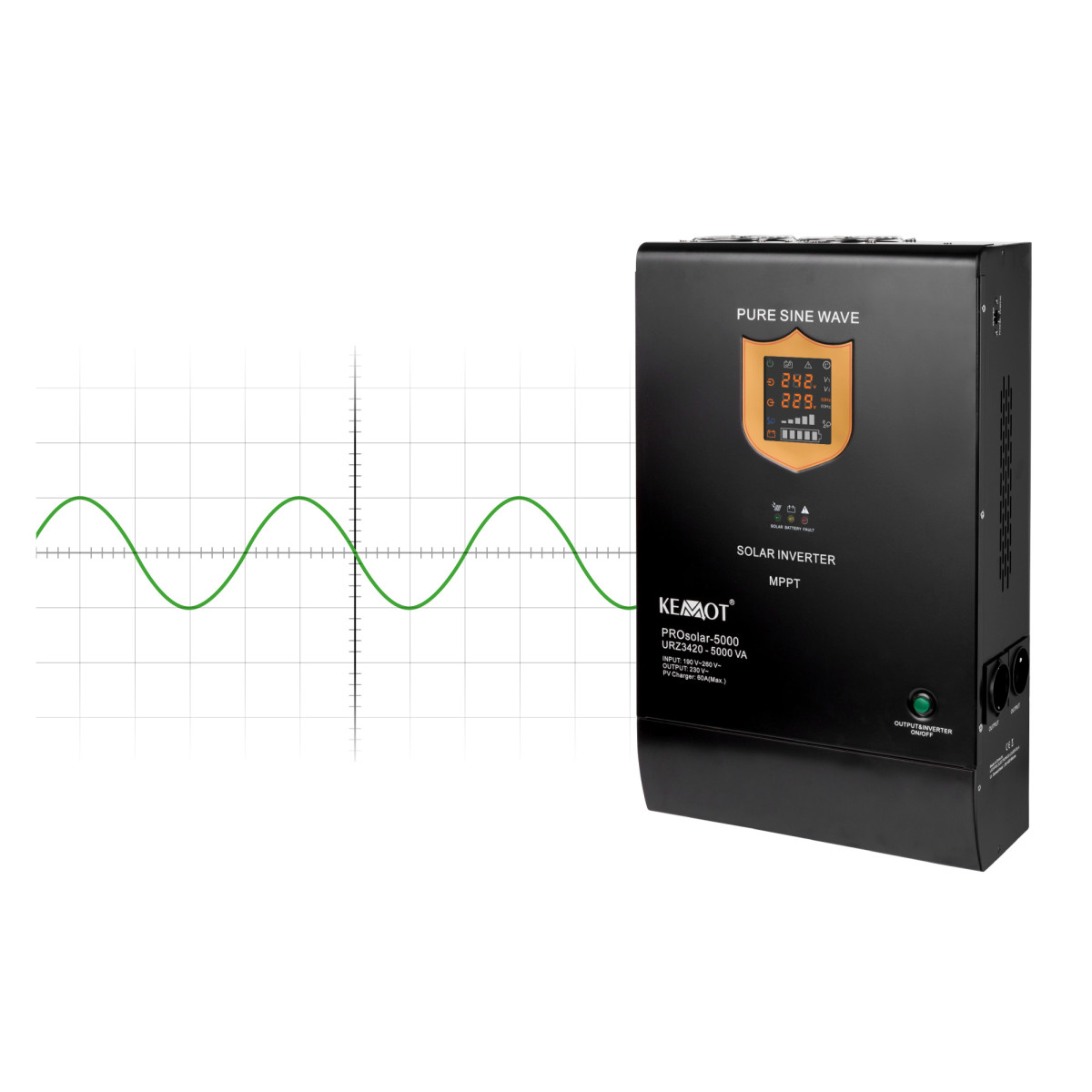

Grynas sinusinis signalas

PROsolar serijos keitikliai tinka prietaisams, kurie jautrūs net mažiausiems įtampos formos pokyčiams. Grynas sinusinis išėjimo signalas užtikrina stabilų veikimą ir padeda išvengti indukcinių vartotojų perkaitimo. Kartu su akumuliatoriumi keitiklis sudaro visavertę 230 VAC nepertraukiamo maitinimo sistemą.

Akumuliatoriaus pasirinkimas

Norint užtikrinti tinkamą saulės energijos keitiklio veikimą, būtina pasirinkti suderinamą akumuliatorių. Akumuliatorius į komplektą neįeina. Rekomenduojama naudoti „Rebel“ arba „Vipow“ gelinį akumuliatorių ar kitą švino-rūgštinį akumuliatorių, kurio talpa yra 100–200 Ah. Siūloma talpa – 200 Ah.

Techniniai duomenys

• Modelis: URZ3420
• Galia: 3500 W
• Vardinė galia: 5000 VA
• Akumuliatoriaus įtampa: 48 V DC
• Veikimo režimai: PV ir AC
• PV įėjimo įtampos diapazonas: 60–100 V DC
• Didžiausia įkrovimo srovė: 60 A, priklausomai nuo naudojamo fotovoltinio modulio
• Didžiausias konversijos efektyvumas: 98 %
• AC įėjimo įtampos diapazonas: 200–275 V AC
• AC įėjimo dažnis: 45–65 Hz
• AC išėjimo įtampos diapazonas: 206–242 V AC
• Įėjimo galios koeficientas AC/DC: 98 %
• Efektyvumas iš tinklo režimu: ne mažesnis kaip 96 %
• Įkrovimo srovė: 10 A
• Keitiklio išėjimo įtampa: 230 V ±3 %
• Išėjimo dažnis: 50/60 Hz ±0,3 Hz
• Išėjimo galios koeficientas: ne mažesnis kaip 0,8
• Signalo iškraipymai esant varžinei apkrovai: ne daugiau kaip 3 %
• Persijungimo laikas iš PV į AC: įprastai 4 ms, daugiausia 6 ms
• Keitiklio režimo efektyvumas: ne mažesnis kaip 80 %
• Apsauga nuo perkrovos: esant 110–130 % apkrovai išjungimas po 30 s, esant 130–150 % apkrovai – po 3 s
• Apsauga nuo trumpojo jungimo: automatinis išjungimas
• Numatomas įkrovimo laikas: 4–14 val., priklausomai nuo akumuliatoriaus talpos
• Aplinkos temperatūra: 0–40 °C
• Oro drėgmė: 10–90 %
• Triukšmo lygis: ne didesnis kaip 50 dB
• Spalva: juoda
