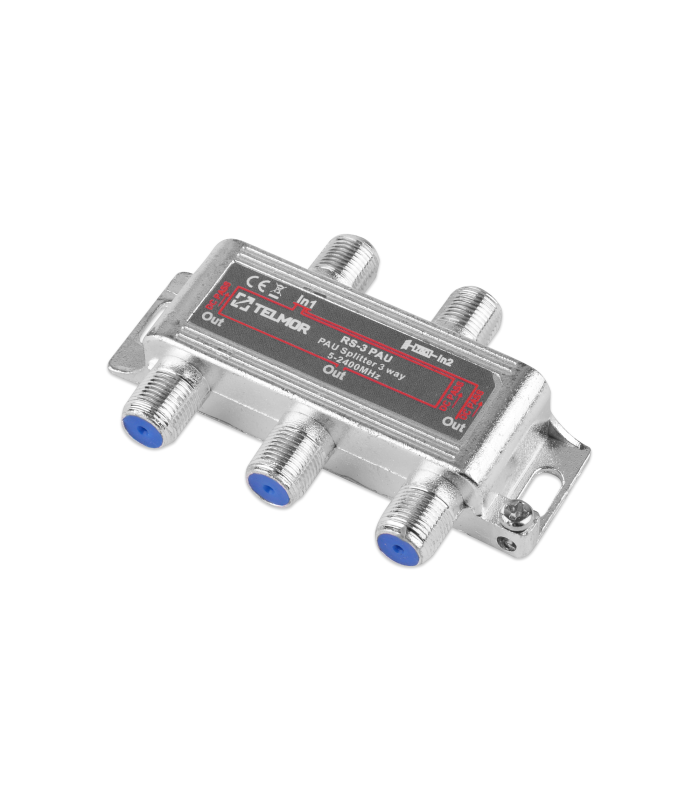

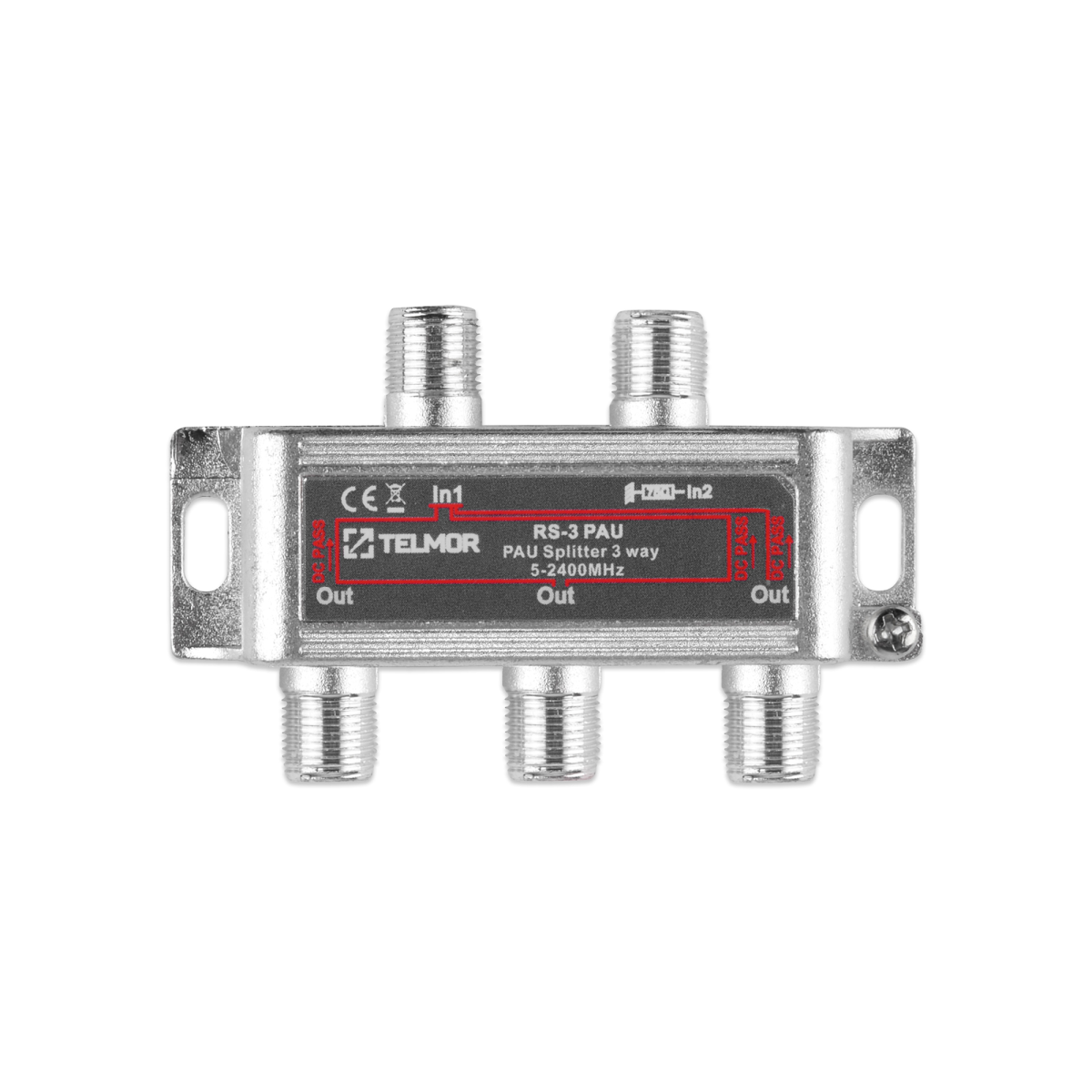

TELMOR PAU skirstytuvas 3× RS-3 2.4G

TELMOR PAU skirstytuvas RS-3 3× 2.4G

TELMOR RS ir RSQ bei TS ir TSQ serijų skirstytuvai ir atšakotuvai skirti koaksialiniams SAT-IF paskirstymo tinklams, kuriuose perduodami DVB-S ir DVB-S2 palydovinės televizijos signalai (QPSK, 8PSK) ir (arba) skaitmeninės antžeminės televizijos signalai (COFDM, FM ir DAB).

Pagrindiniai privalumai

• Platus dažnių diapazonas: nuo 5 iki 2400 MHz.
• Suderinamumas: tinka DVB-T, DVB-T2, DVB-S2 ir DVB-S2X signalams.
• Nuolatinės srovės perdavimas: visos skirstytuvo išvestys leidžia perduoti srovę į įvestį.
• Magistralinės linijos maitinimas: atšakotuvai leidžia perduoti srovę magistraline linija nuo išvesties iki įvesties.
• Aukštas ekranavimo lygis: lietas metalinis korpusas padengtas vario ir cinko lydiniu, o dangteliai prilituoti, kad būtų užtikrintas patikimas ekranavimas.
• Patikimos jungtys: RS ir TS serijose naudojamos F tipo lizdinės jungtys, o RSQ ir TSQ serijose – užspaudžiamos jungtys.
• Mažas elektromagnetinių trukdžių lygis: EMI – RFI > –120 dB.
• Apsaugos klasė: A.

Techniniai duomenys

Maksimalus slopinimas (IN–OUT):

• 5–40 MHz: 6,5 dB
• 41–470 MHz: 7,6 dB
• 470–1350 MHz: 8,5 dB
• 1350–2000 MHz: 10,0 dB
• 2000–2400 MHz: 10,5 dB

Minimali izoliacija (OUT–OUT):

• 5–40 MHz: 18 dB
• 41–470 MHz: 21 dB
• 470–1350 MHz: 21 dB
• 1350–2000 MHz: 21,0 dB
• 2000–2400 MHz: 20,0 dB

Minimalus neatitikimo slopinimas (IN / OUT):

• 5–40 MHz: 10,0 dB
• 41–470 MHz: 12,0 dB
• 470–1350 MHz: 12,0 dB
• 1350–2000 MHz: 12,0 dB
• 2000–2400 MHz: 11,0 dB

Įtampos perdavimas: 24 V / 500 mA
Varža: 75 Ohm
Pralaidumas skirstytuvuose: nuo išvesties į įvestį, iki 500 mA.
