VAG EA211 paskirstymo mechanizmo fiksavimo įrankių rinkinys 1.0 1.2 1.4 TSI TFSI TGI

VAG EA211 paskirstymo mechanizmo fiksavimo įrankių rinkinys

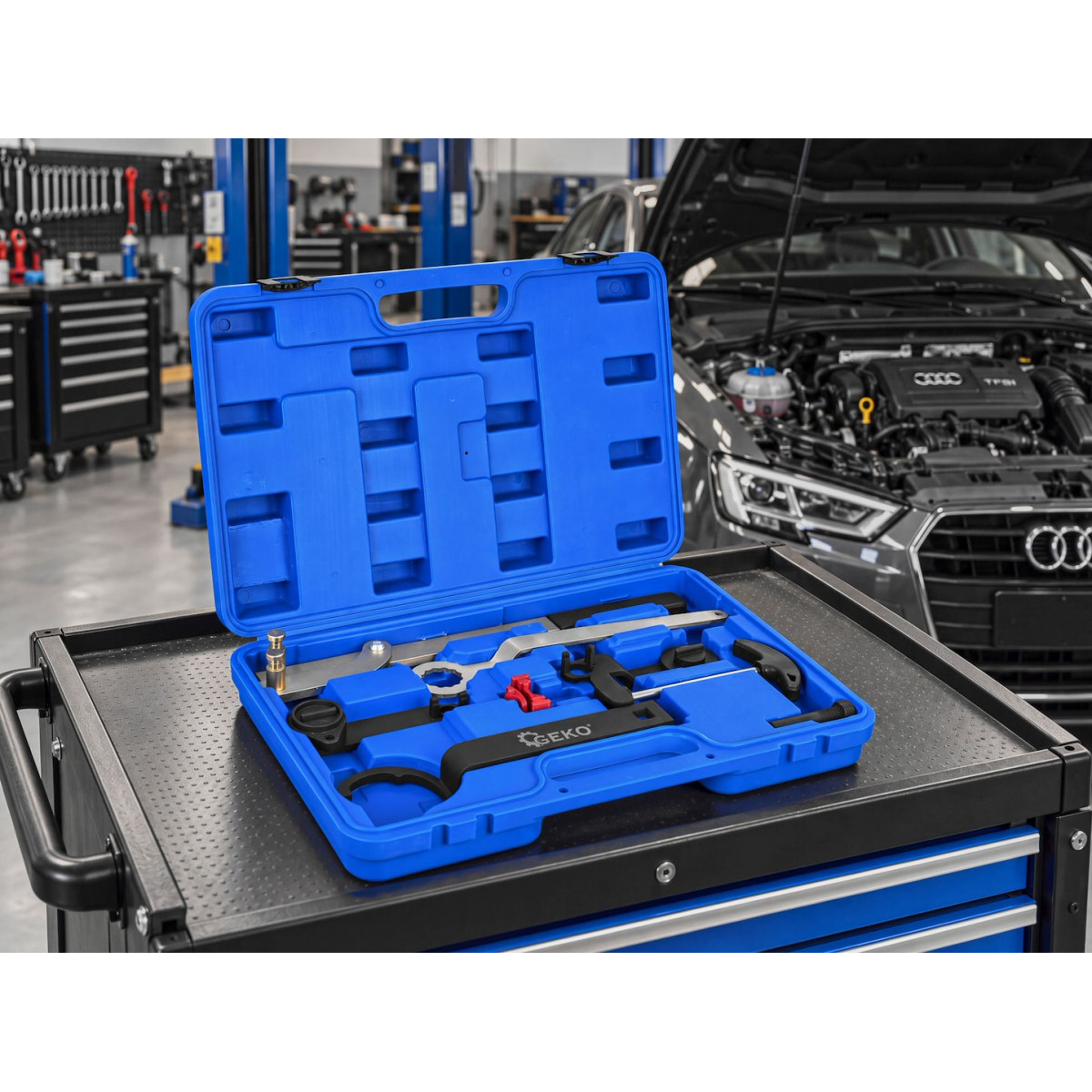

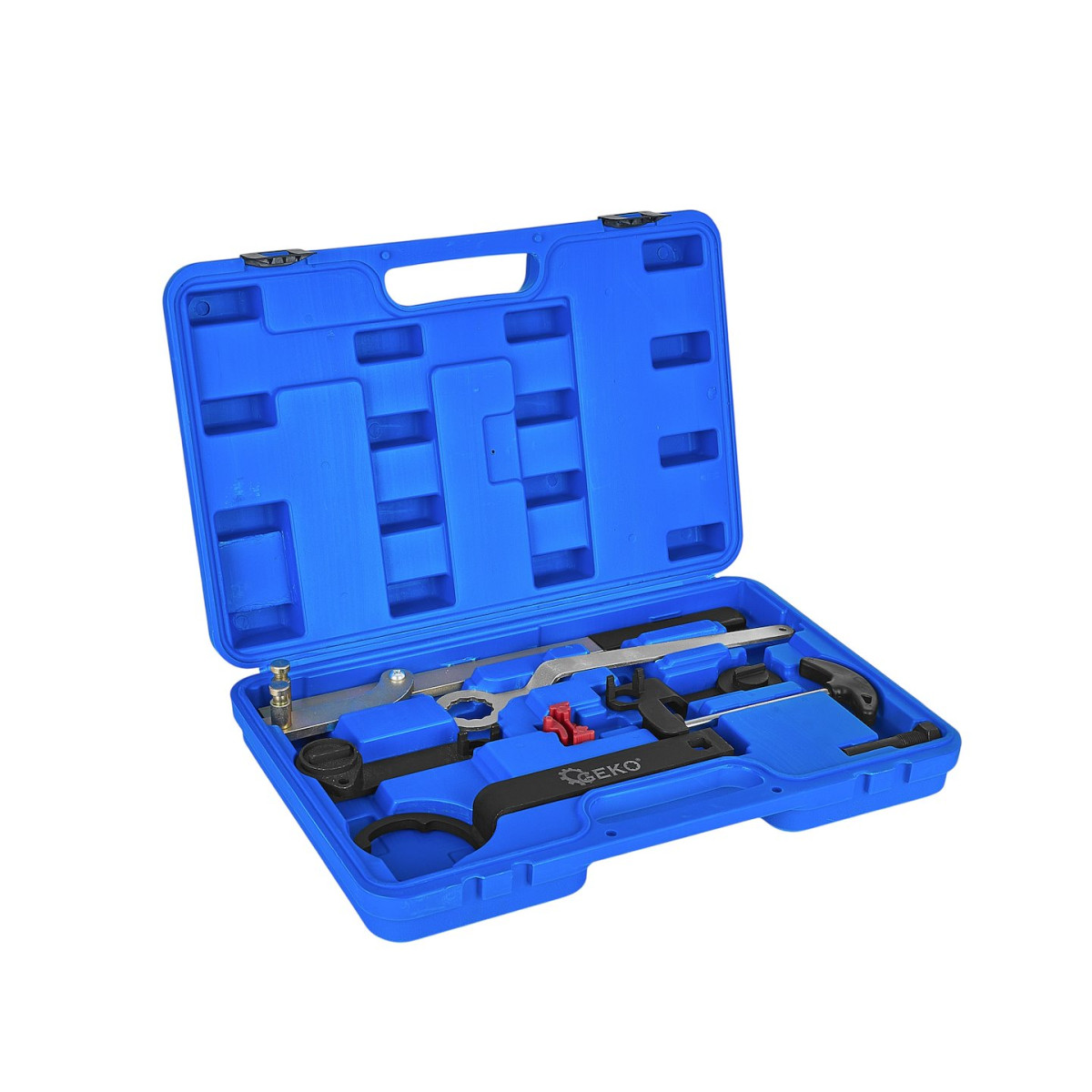

Profesionalus įrankių rinkinys, skirtas VAG EA211 šeimos benzininių variklių paskirstymo mechanizmui aptarnauti. Tinka 1.0, 1.2 ir 1.4 TSI / TFSI varikliams, taip pat tam tikriems varikliams su TGI sistema. Rinkinys leidžia užfiksuoti ir nustatyti alkūninį bei paskirstymo velenus, reguliuoti diržo įtempiklį ir prilaikyti skriemulius juos nuimant ar montuojant.

Išplėstiniame rinkinyje taip pat yra įrankių, naudojamų 1.4 TSI / TFSI varikliuose su ACT / COD sistema.

Paskirtis

Rinkinys skirtas VAG grupės automobiliams: „Volkswagen“, „Audi“, „Škoda“ ir SEAT, kuriuose sumontuoti EA211 šeimos varikliai su diržine paskirstymo pavara.

Rinkinys tinka, be kita ko, šiems varikliams:

• 1.0 MPI: CHYA, CHYB, CHYC, CPGA

• 1.0 TSI: CHZA, CHZB, CHZC, CHZD, CHZJ ir kiti

• 1.2 TSI: CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVD

• 1.4 TSI: CHPA, CHPB, CMBA, CPTA, CPVA, CPVB, CPWA, CXSA, CZCA, CZDA, CZEA ir kiti

Rinkinys skirtas 1.0, 1.2 ir 1.4 l varikliams, įskaitant TSI / TFSI ir tam tikras TGI versijas.

Specifikacija

• Tipas: paskirstymo mechanizmo nustatymo ir fiksavimo įrankių rinkinys

• Paskirtis: „Volkswagen“ / „Audi“ / „Škoda“ / SEAT automobiliams

• Variklių šeima: EA211

• Darbinis tūris: 1.0 / 1.2 / 1.4 l

• Varikliai: TSI / TFSI ir tam tikros TGI versijos

• Degalai: benzinas; TGI – benzinas / CNG

• Paskirstymo pavara: dantytasis diržas

• Skirta dirbti su: alkūniniu velenu, paskirstymo velenais, diržo įtempikliu ir skriemuliais

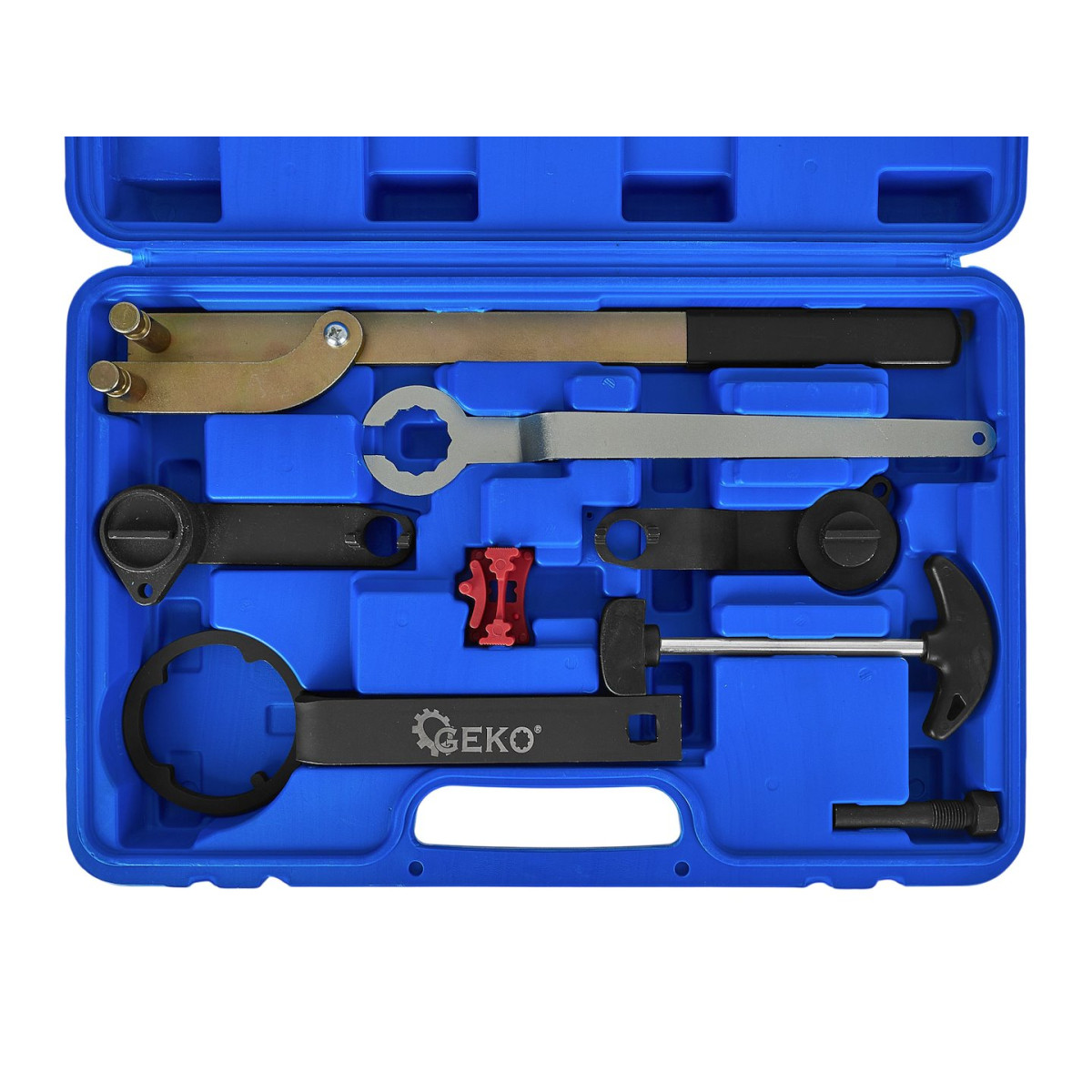

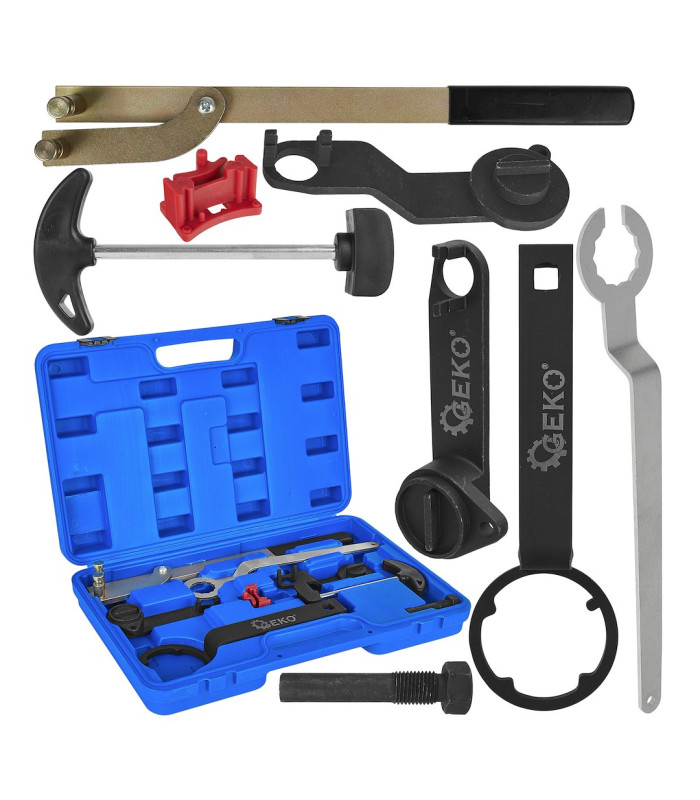

Rinkinio įrankiai ir jų paskirtis

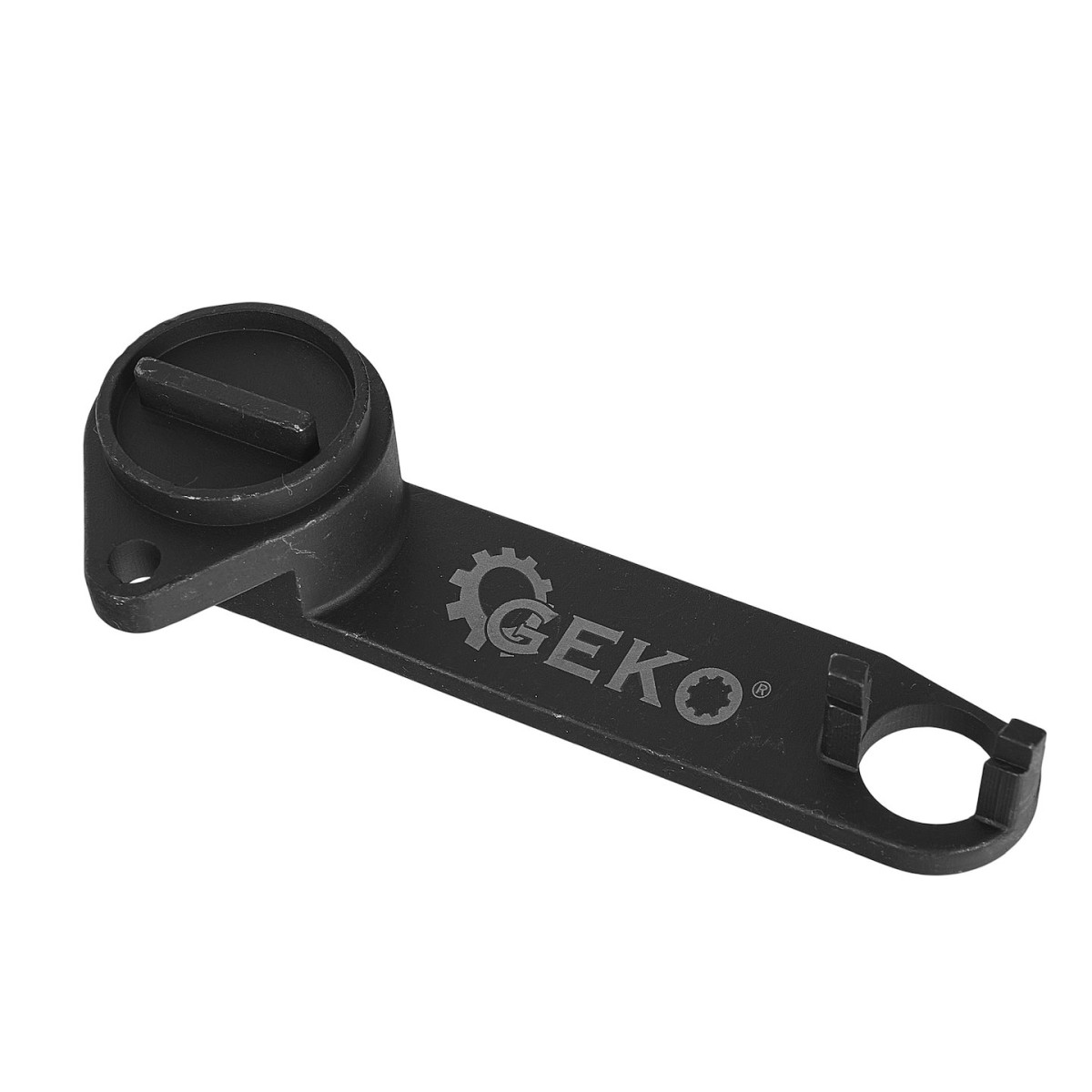

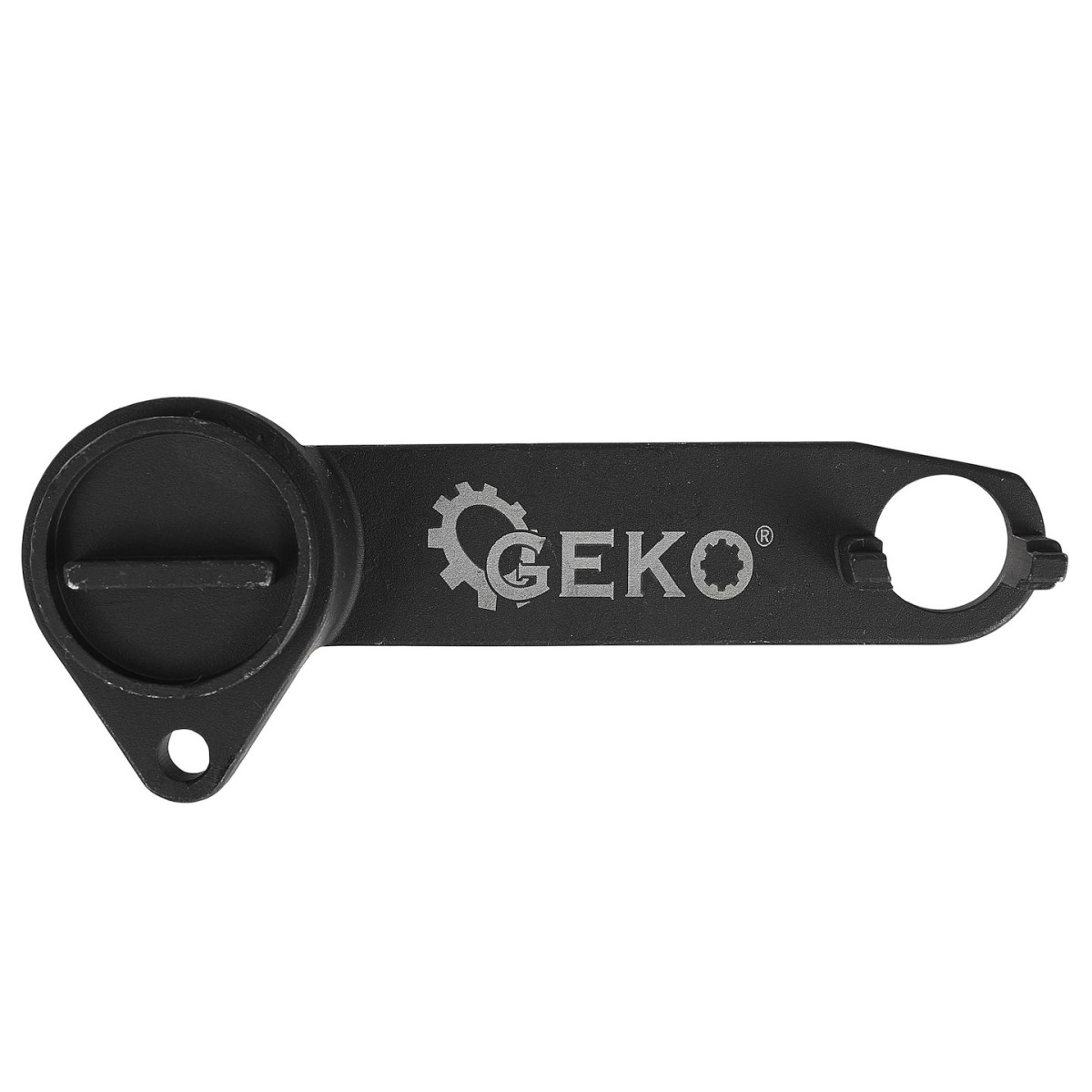

Paskirstymo veleno nustatymo įrankis

Skirtas tiksliai nustatyti ir užfiksuoti paskirstymo veleną reikiamoje padėtyje atliekant techninės priežiūros darbus.

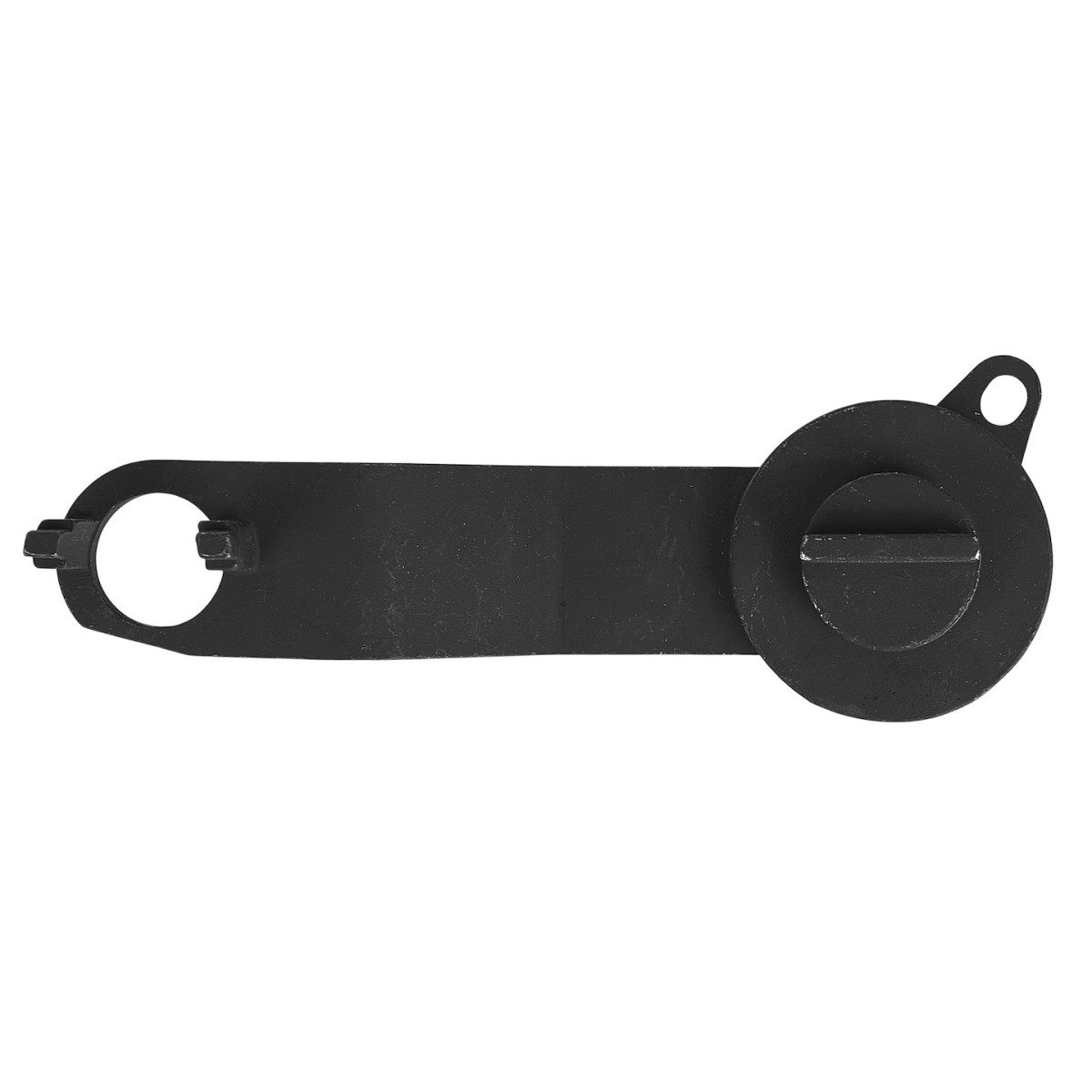

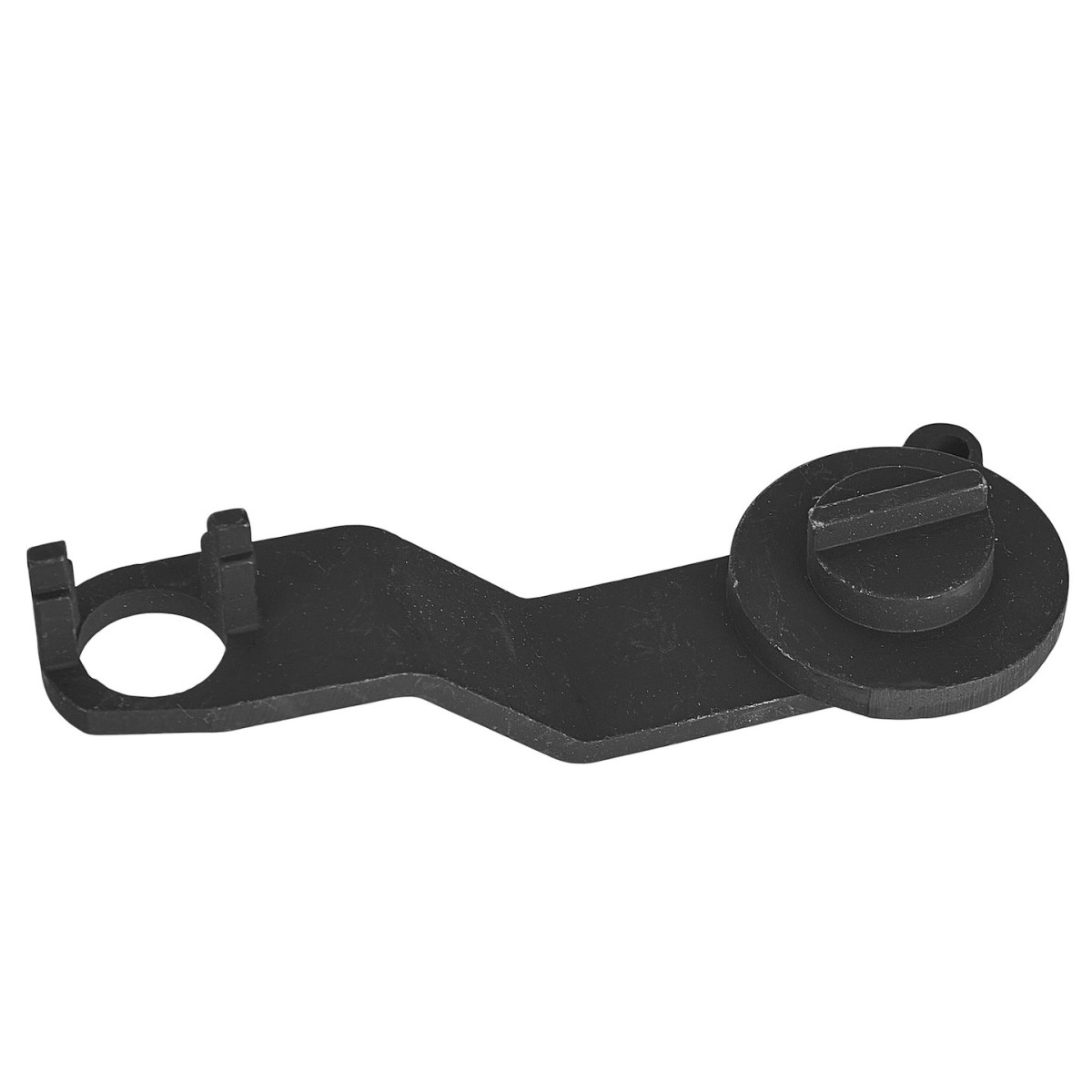

Paskirstymo veleno nustatymo įrankis

Antrasis juodas profiliuotas fiksatorius naudojamas su atitinkamu velenu ir padeda išlaikyti tinkamą paskirstymo fazių padėtį.

Alkūninio veleno fiksavimo kaištis

Įsukamas kaištis skirtas alkūniniam velenui nustatyti į reikiamą techninės priežiūros padėtį ir apsaugoti nuo pasisukimo reguliuojant paskirstymo mechanizmą.

Paskirstymo diržo montavimo įrankis

T formos rankena turintis įrankis skirtas prispausti paskirstymo diržą tarp velenų, kad būtų lengviau tinkamai uždėti velenų fiksatorių.

Paskirstymo veleno skriemulio fiksatorius

Raudonas profiliuotas įrankis skirtas paskirstymo veleno skriemuliui užfiksuoti tinkamoje padėtyje.

Diržo įtempiklio reguliavimo raktas

Ilgas raktas su profiliuota kilpa skirtas paskirstymo diržo įtempikliui reguliuoti ir tinkamam diržo įtempimui nustatyti.

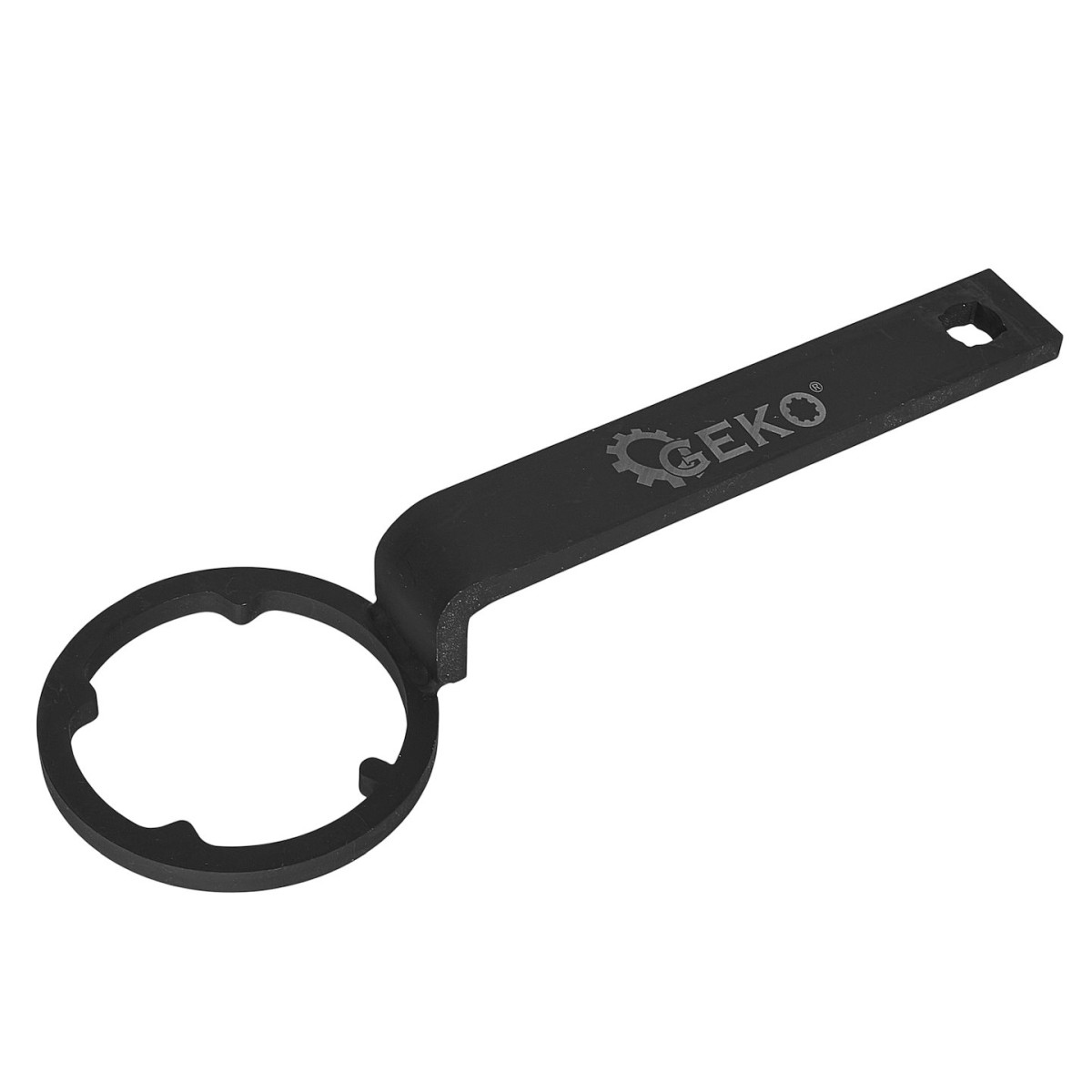

Alkūninio veleno skriemulio prilaikymo įrankis

Žiedinį antgalį turintis įrankis skirtas alkūninio veleno skriemuliui prilaikyti atsukant ir priveržiant jo tvirtinimo varžtą.

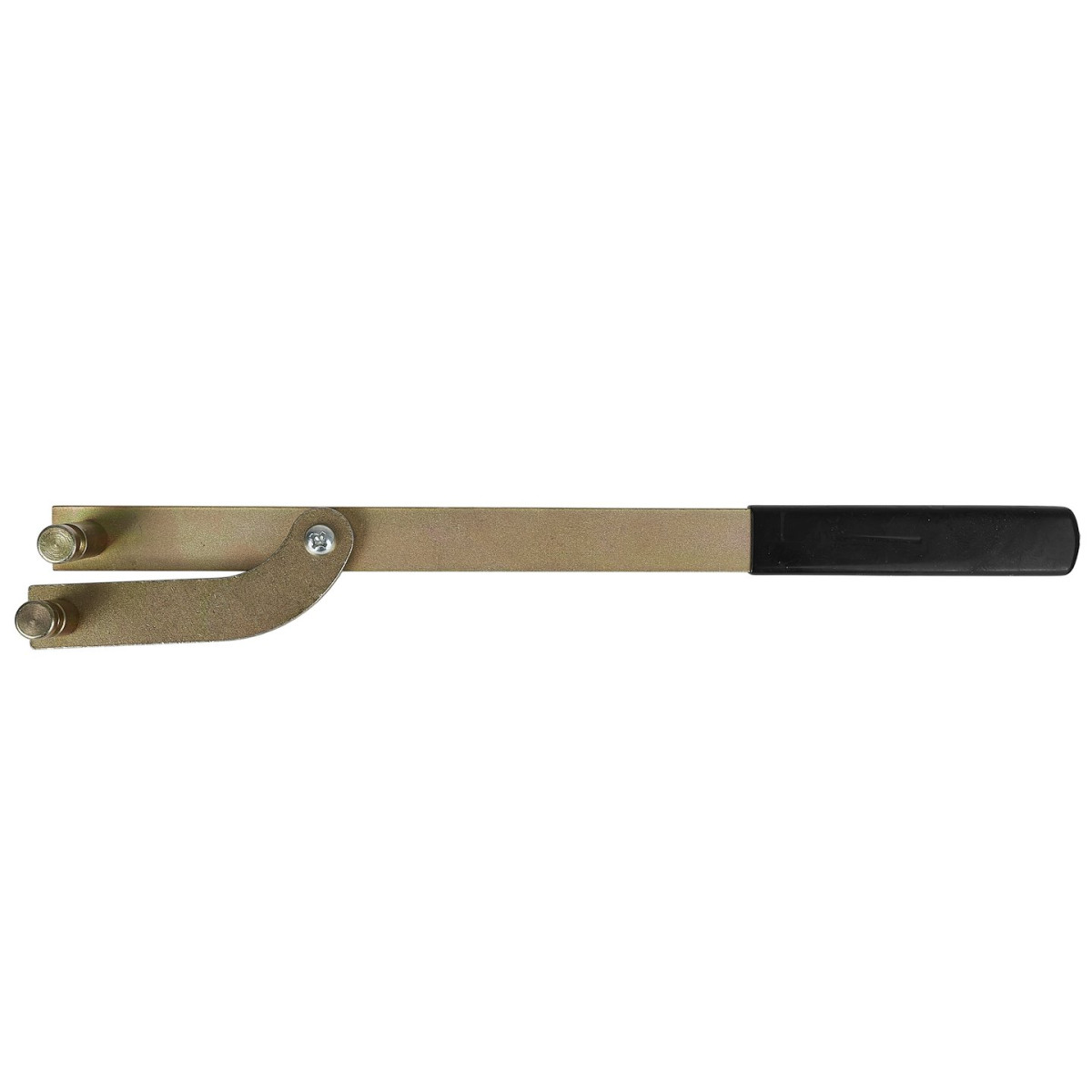

Reguliuojamas dviejų kaiščių skriemulių prilaikymo įrankis

Ilgas įrankis su dviem kaiščiais ir rankena, skirtas patikimai prilaikyti atitinkamą skriemulį montavimo darbų metu.
