Osciloskopas Uni-T UPO3352E

Osciloskopas Uni-T UPO3352E

Uni-T UPO3352E – profesionalus 4 kanalų skaitmeninis osciloskopas, skirtas elektriniams signalams stebėti, analizuoti ir matuoti. 350 MHz analoginis dažnių juostos plotis, 2,5 GS/s diskretizavimo dažnis ir iki 1 ns kylimo laikas užtikrina tikslų bei išsamų signalų tyrimą.

Pagrindiniai privalumai

• 4 kanalai – vienu metu galima analizuoti kelis signalus.
• 350 MHz dažnių juostos plotis ir iki 1 ns kylimo laikas – tiksliai signalų analizei.
• 2,5 GS/s diskretizavimo dažnis ir iki 250 Mpts atminties gylis – patogiam trumpalaikių bei sudėtingų signalų fiksavimui.
• Iki 1 000 000 wfms/s bangos formų fiksavimo sparta – didesnei retų įvykių aptikimo tikimybei.
• 27 automatinių matavimų parametrai ir statistinių duomenų funkcija – greitam rezultatų įvertinimui.
• FFT, loginės ir sudėtingesnės operacijos – išplėstinei signalų analizei.
• RS232/UART ir I2C magistralių dekodavimas – patogiam nuosekliųjų ryšių signalų tyrimui.
• USB, LAN ir AUX sąsajos – lankstiam osciloskopo prijungimui bei valdymui.

Pagrindiniai techniniai duomenys

• Analoginis dažnių juostos plotis: 350 MHz.
• Kylimo laikas: ≤1 ns.
• Kanalų skaičius: 4.
• Diskretizavimo dažnis: 2,5 GS/s.
• Atminties gylis: 250 Mpts naudojant 1 kanalą.
• Bangos formų fiksavimo sparta: 200 000 wfms/s arba 1 000 000 wfms/s.
• Laiko bazė: 5 ns/div–50 s/div.
• Įėjimo varža: (1 MΩ ±2 %) || (20 pF ±3 pF).
• Vertikalaus nuokrypio jautrumas: 1 mV/div–20 V/div (1 MΩ?).
• Signalo stiprinimo tikslumas: ≤±3 %.
• Bangos formų įrašymas: 65 000 kadrų.
• Sužadinimo režimai: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video ir code.
• Nuosekliųjų magistralių dekodavimo parinktys: RS232/UART ir I2C.
• Operacijos su bangos formomis: A+B, A-B, A×B, A/B, FFT, loginės ir išplėstinės operacijos.
• Automatinis 27 parametrų matavimas: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge) ir Delay B->A (Falling edge).
• Rezultatų rodymas: vienu metu pateikiami 5 rezultatai.
• Matavimų statistika: Average, Max, Min, standartinis nuokrypis ir matavimo numeris.
• Dažnių langas: 6 bitai.

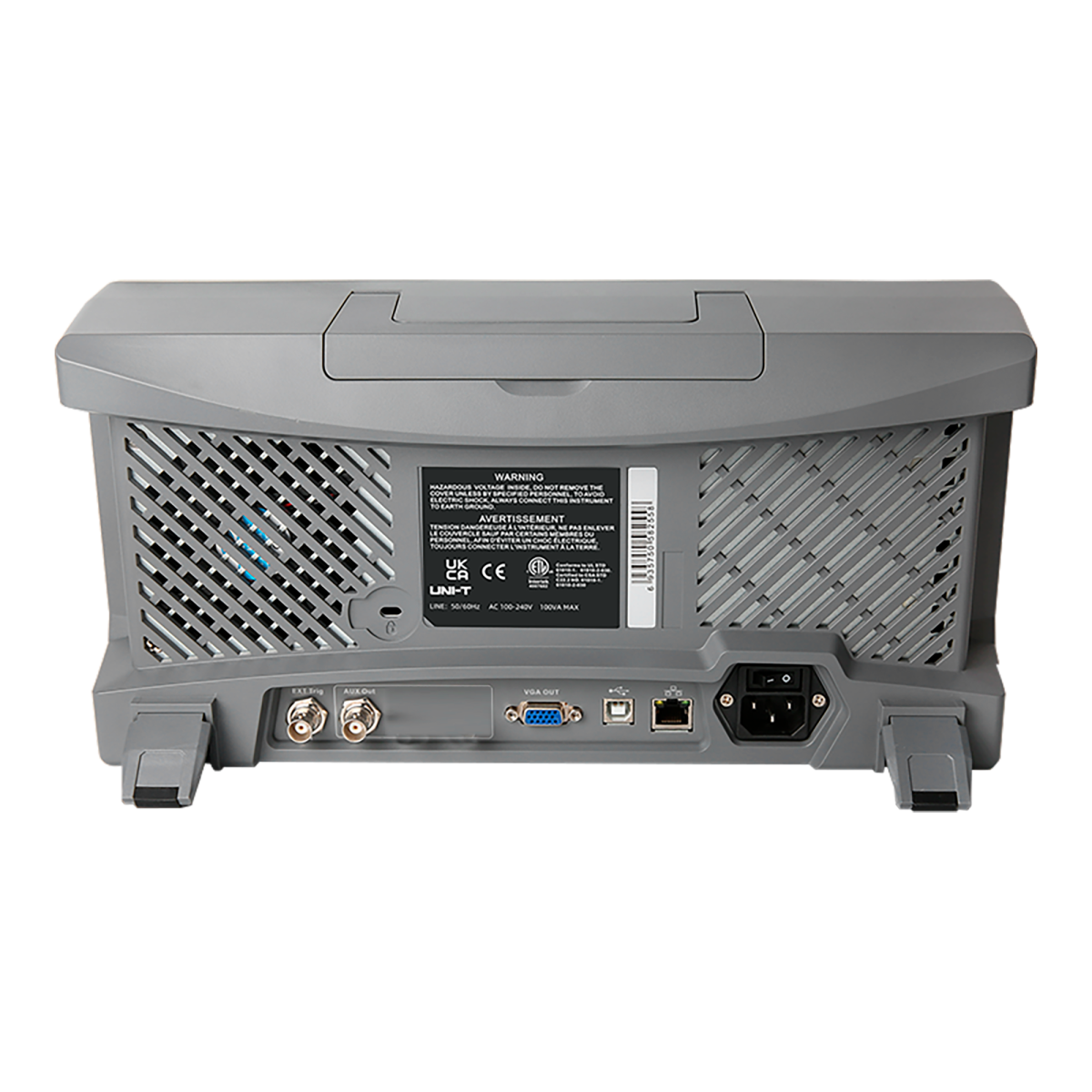

• Sąsajos: USB-Host, USB-Device, LAN ir AUX (Trig Out, Pass/Fail).

Bendroji informacija

• Maitinimas: 100–240 VAC, 50/60 Hz.
• Ekranas: 8″ TFT LCD, WVGA (800 × 480 px).
• Svoris: 4,5 kg.
• Matmenys: 370 × 185 × 115 mm.
