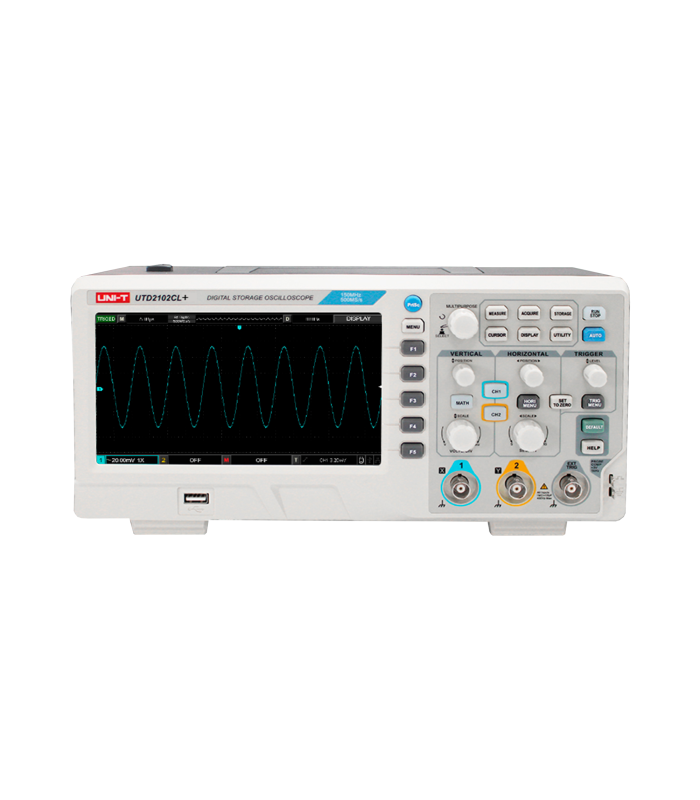

Skaitmeninis osciloskopas Uni-T UTD2102CL+

Skaitmeninis osciloskopas Uni-T UTD2102CL+

Uni-T UTD2102CL+ – universalus skaitmeninis osciloskopas, derinantis aukštą matavimo tikslumą ir patogų valdymą. Jis skirtas inžinieriams, techninės priežiūros specialistams ir elektronikos mėgėjams, kuriems reikia patikimai analizuoti analoginius bei skaitmeninius signalus. Kompaktiškas ir tvirtas korpusas leidžia patogiai naudoti prietaisą įvairiose darbo vietose.

100 MHz dažnių juosta

100 MHz analoginės dažnių juostos plotis ir 3,5 ns kilimo laikas leidžia tiksliai stebėti sparčius skaitmeninius bei analoginius signalus. Osciloskopas tinka impulsams, signalų frontams ir trikdžiams elektroninėse sistemose analizuoti.

500 MS/s diskretizavimo dažnis

Maksimalus 500 MS/s diskretizavimo dažnis ir 64 kpts atminties gylis vienam kanalui užtikrina didelę laiko skiriamąją gebą bei tikslų signalų atkūrimą. Tai ypač naudinga analizuojant sudėtingus signalus ir retas anomalijas.

Didelis diskretizavimo greitis

Iki 500 MS/s siekiantis diskretizavimo dažnis ir 64 kpts atminties gylis vienam kanalui leidžia užfiksuoti bei tiksliai atvaizduoti sudėtingus signalus. Prietaisas užtikrina patikimą signalų analizę realiuoju laiku ir padeda išvengti duomenų praradimo.

Aiškus vaizdas ir patogus darbas

Integruotas 7 colių TFT LED ekranas, kurio skiriamoji geba yra 800 × 480 px, užtikrina puikų signalų matomumą. Aiški grafika ir intuityvi sąsaja palengvina navigaciją bei duomenų analizę, todėl prietaisu patogu naudotis įvairiomis darbo sąlygomis.

Išmanusis paleidimas ir analizė

Modelis UTD2102CL+ turi pažangius paleidimo režimus pagal signalų frontą, impulso plotį ir vaizdo signalą. Matematinės funkcijos – sudėtis, atimtis, daugyba, dalyba ir FFT – leidžia išsamiai analizuoti bei diagnozuoti signalus nenaudojant papildomos programinės įrangos.

Patogus duomenų išsaugojimas

Du USB prievadai – USB Host ir USB Device – leidžia greitai išsaugoti nustatymus, signalų formas ir ekrano kopijas bitmap formatu. Tai patogu dokumentuojant matavimus, bendradarbiaujant su komanda ir rengiant ataskaitas.

Pagrindiniai parametrai

• Analoginės dažnių juostos plotis: 100 MHz
• Kilimo laikas: 3,5 ns
• Kanalių skaičius: 2
• Diskretizavimo dažnis: 500 MS/s
• Atminties gylis: 64 kpts vienam kanalui, 32pts dviem kanalams
• Signalų formų fiksavimo greitis: 5000 wfms/s
• Laiko bazė: 2 ns/div–50 s/div
• Matavimo duomenų išsaugojimo formatai: setup, wave, bitmap
• Paleidimo režimai: pagal signalų frontą, impulso plotį ir vaizdo signalą
• Matematinės operacijos: sudėtis, atimtis, daugyba, dalyba, FFT

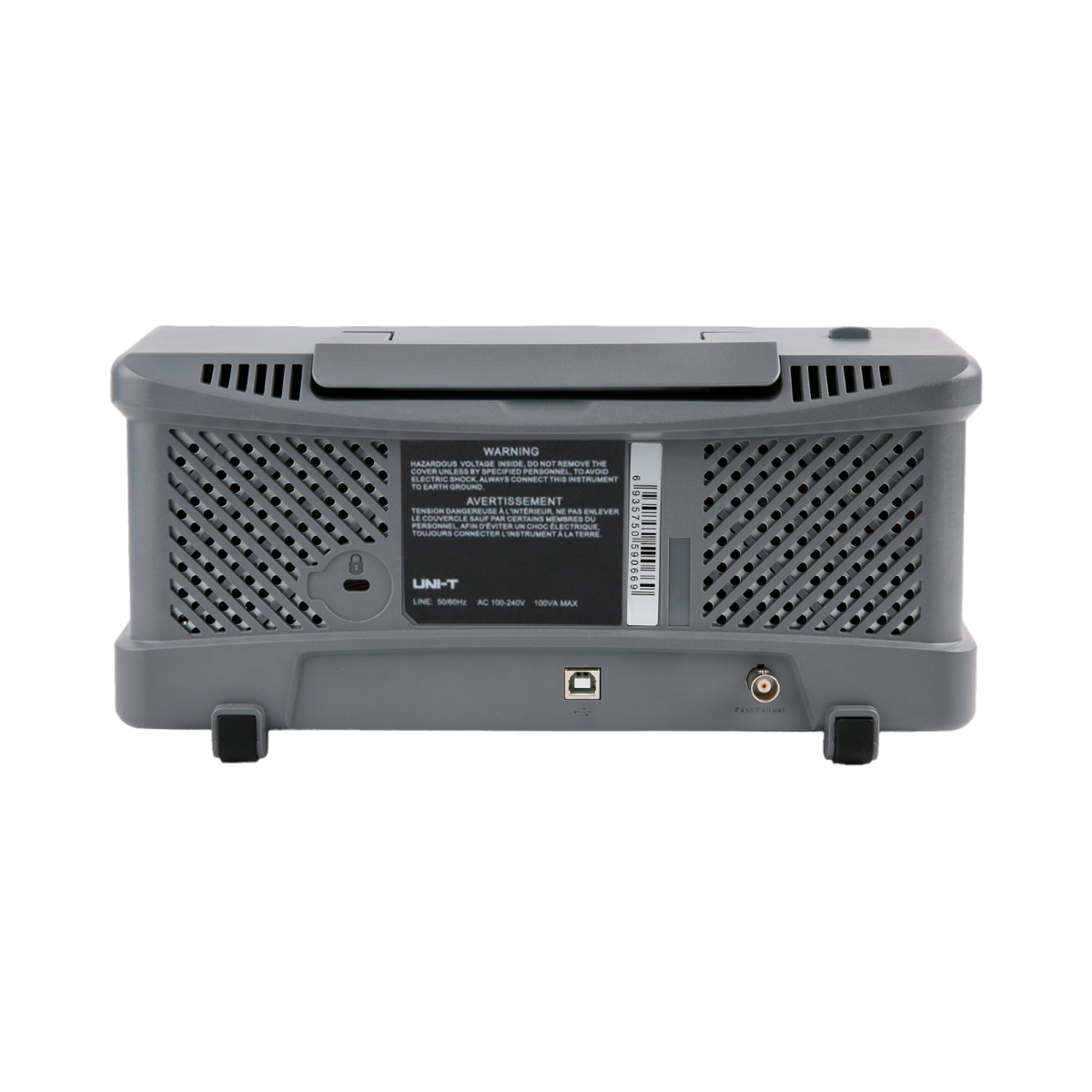

• Sąsajos: USB Host, USB Device, Pass/Fail

Bendrosios savybės

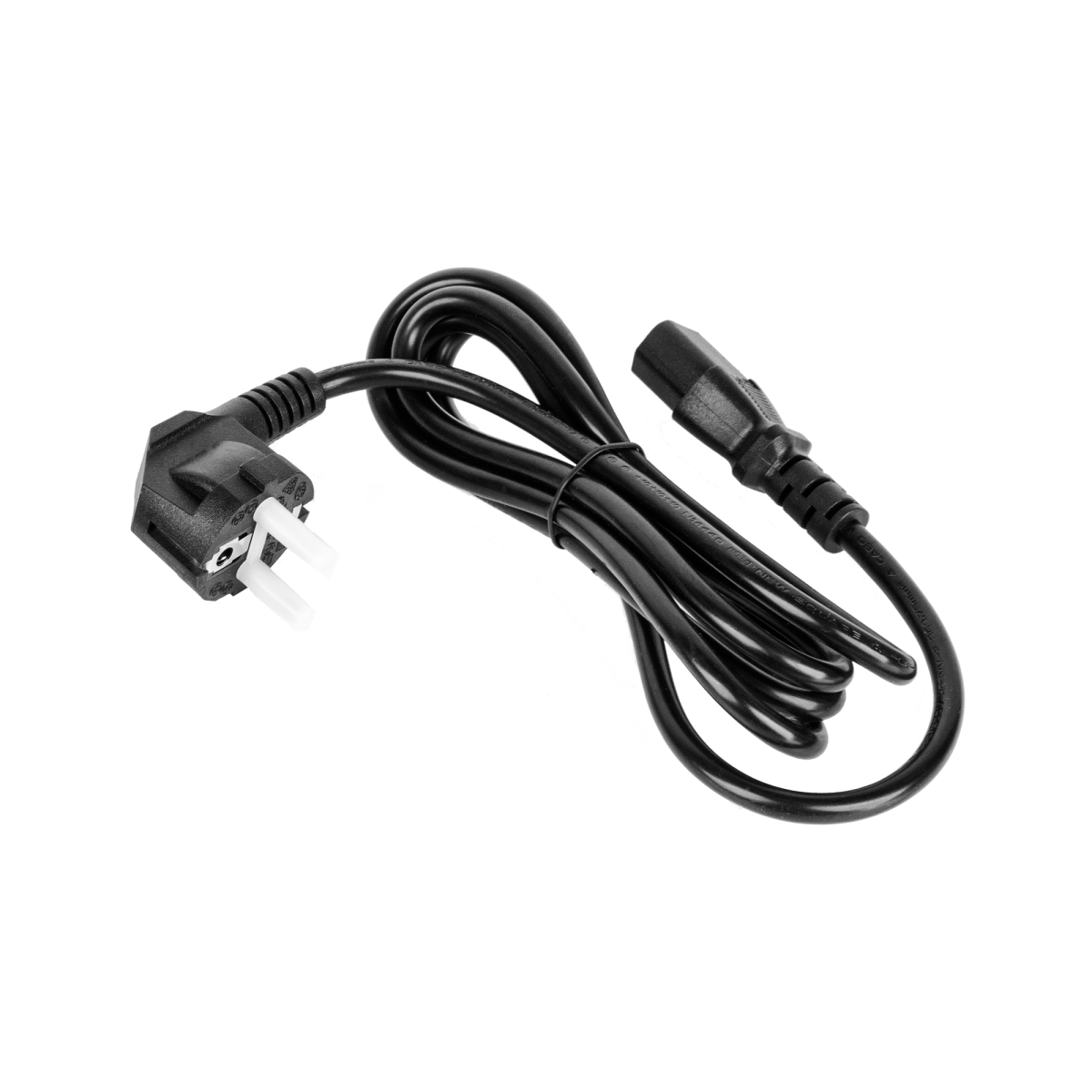

• Maitinimas: 100 V~240 V AC rms, 50/60 Hz
• Ekranas: 7″ TFT LED, 800 × 480 px
• Matmenys: 306 x 138 x 124 mm
• Svoris: 2,5 kg
