Skaitmeninis osciloskopas Uni-T 25 MHz UTD1025CL

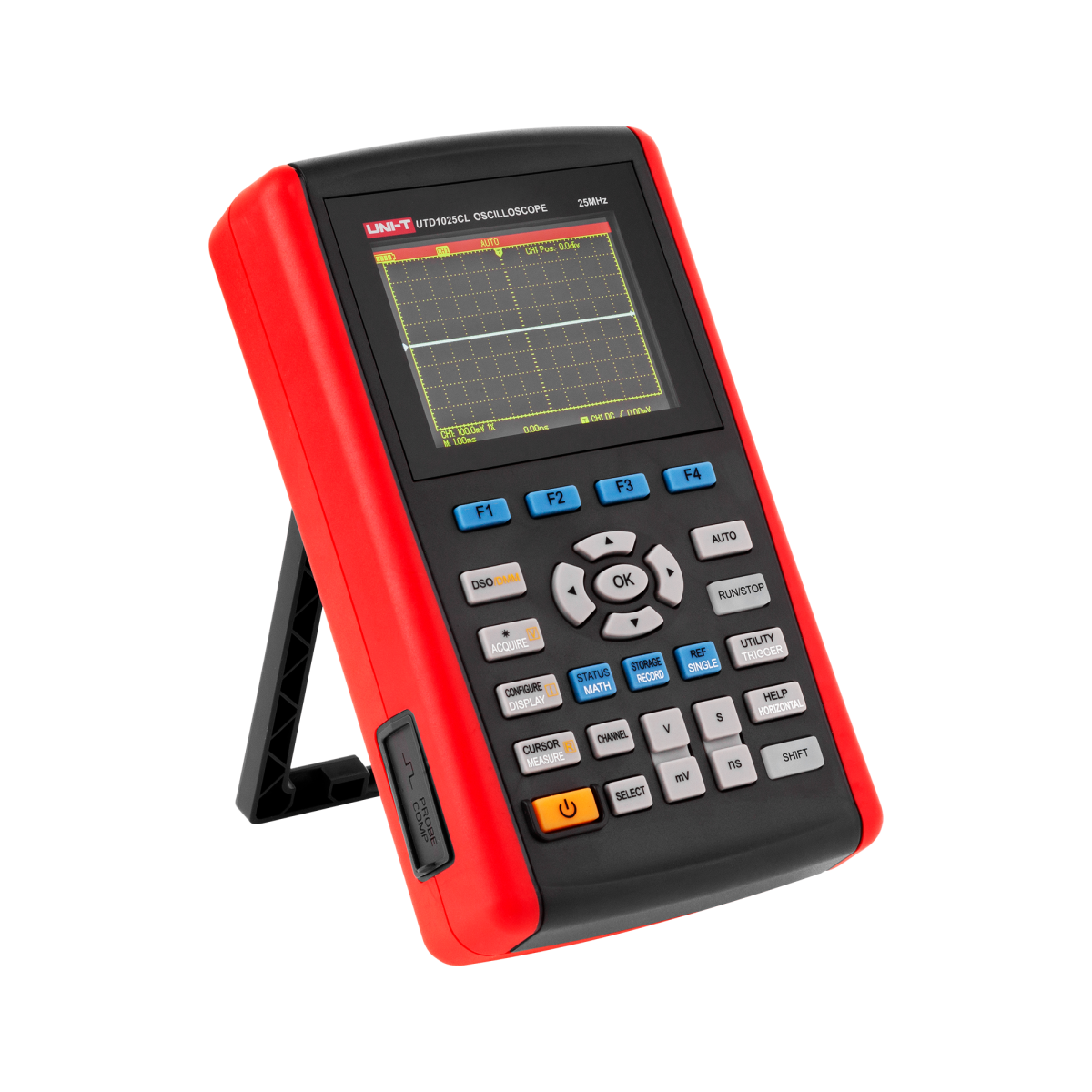

Skaitmeninis osciloskopas Uni-T UTD1025CL

Uni-T UTD1025CL – kompaktiškas ir mobilus skaitmeninis osciloskopas, skirtas signalams matuoti bei analizuoti dirbtuvėse, laboratorijose ir įvairiose darbo vietose. Dėl plataus funkcijų pasirinkimo jis tinka tiek pagrindiniams, tiek pažangesniems matavimams.

Pagrindiniai privalumai

• 25 MHz analoginis dažnių juostos plotis leidžia tiksliai stebėti vidutinio dažnio signalus.
• 250 MS/s diskretizavimo dažnis ir ne ilgesnis kaip 14 ns kilimo laikas padeda tiksliai užfiksuoti dinaminius signalų pokyčius.
• 12 kpts atminties gylis suteikia pakankamai duomenų išsamiai analizei.
• FFT funkcija leidžia atlikti signalų spektrinę analizę ir palengvina dažnių diagnostiką.
• Automatiniai matavimai padeda greitai įvertinti signalų parametrus.
• 3,5 colio TFT LCD ekranas užtikrina aiškų vaizdą ir patogų valdymą.
• 3600 mAh ličio jonų akumuliatorius leidžia ilgai dirbti neprijungus įrenginio prie elektros tinklo.
• Kompaktiškas korpusas ir 0,9 kg svoris palengvina transportavimą bei naudojimą skirtingomis sąlygomis.

Tiksli signalų analizė

Osciloskopas palaiko įvairius sinchronizavimo režimus: krašto, impulso pločio, slope ir vaizdo signalų. Tai leidžia tiksliai stebėti pasirinktus signalo momentus. FFT funkcija pritaikyta signalų spektrinei analizei, o automatiniai matavimai apima nuo piko iki piko, amplitudę, maksimalią, minimalią, viršutinę, apatinę, vidutinę ir RMS vertes, priešsinchronizavimo laiką, dažnį, periodą, kilimo ir kritimo laiką, teigiamą bei neigiamą impulso vertę ir užpildymo koeficientą.

Konstrukcija ir jungtys

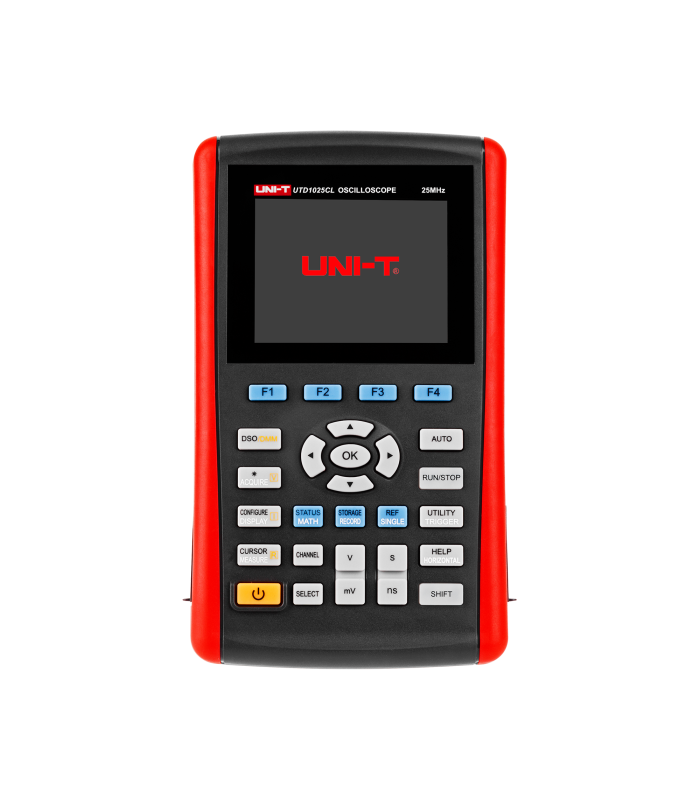

Įrenginyje įrengtas 3,5 colio TFT LCD ekranas, kurio skiriamoji geba yra 320 x 240 px. Maitinimui naudojamas 7,4 V, 3600 mAh ličio jonų akumuliatorius. Naudojant Mini USB sąsają, osciloskopą galima prijungti prie kompiuterio, išsaugoti matavimo duomenis ir juos analizuoti.

Pagrindiniai parametrai

• Analoginis dažnių juostos plotis: 25 MHz
• Kanalų skaičius: 1
• Kilimo laikas: ≤ 14 ns
• Diskretizavimo dažnis: 250 MS/s
• Atminties gylis: 12 kpts
• Laiko bazė: 10 ns/div–50 s/div
• Vertikaliojo nuokrypio jautris: 5 mV/div–20 V/div
• Įrašymo formatai: Setup, waveform, bitmap
• Sinchronizavimo režimai: Edge, pulse width, slope, video
• Operacijos su signalų kreivėmis: FFT
• Dažnio langas: 6 bitai
• Sąsaja: Mini USB

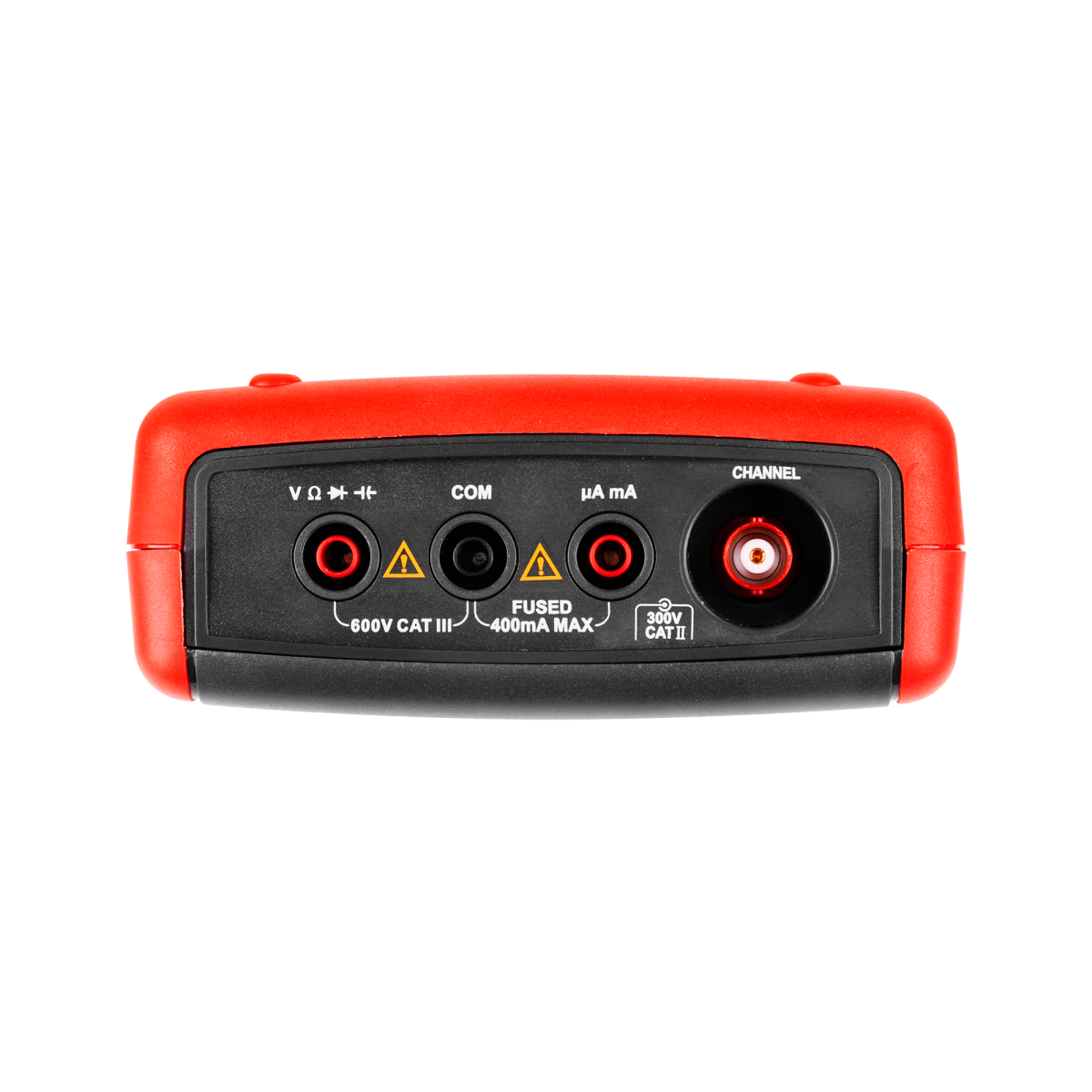

Matavimo diapazonai

• Nuolatinė įtampa DC: 400 mV / 4 V / 40 V / 400 V, ±(1 % + 5)
• Kintamoji įtampa AC: 400 mV / 4 V / 40 V / 400 V, ±(1,2 % + 5)
• Nuolatinė srovė: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A, ±(1 % + 5)
• Kintamoji srovė: 400 µA / 4000 µA / 40 mA / 4000 mA / 4 A, ±(1,5 % + 5)
• Varža: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm, ±(1,2 % + 5)
• Talpa: 51,2 nF / 512 nF / 5,12 µF / 51,2 µF / 100 µF, ±(3 % + 5)

Komplektacija ir techniniai duomenys

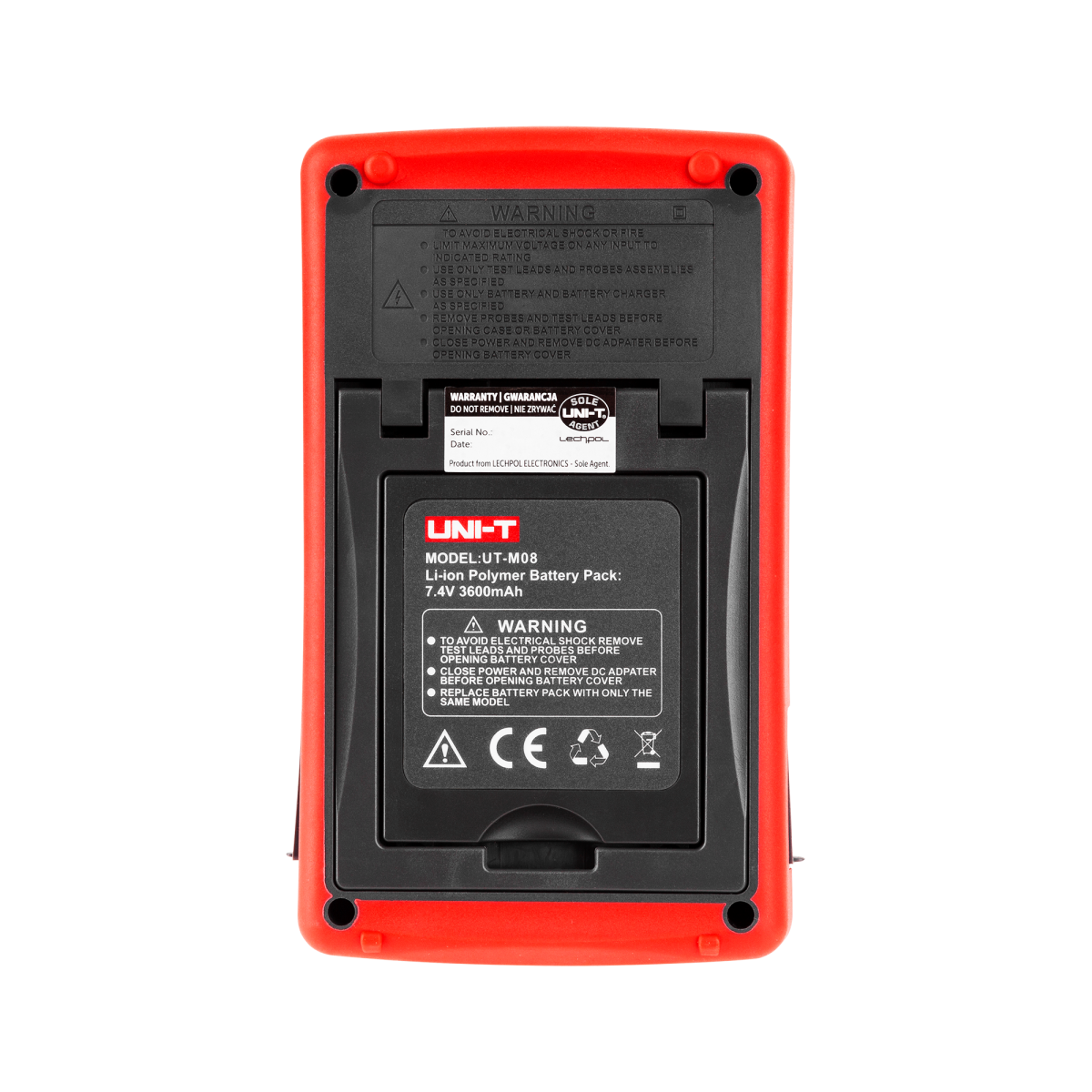

• Maitinimas: 7,4 V, 3600 mAh ličio jonų akumuliatorius; 100–240 V AC, 50/60 Hz
• Ekranas: 3,5 colio TFT LCD, 320 x 240 px
• Matmenys: 199 x 118 x 49 mm
• Svoris: 0,9 kg

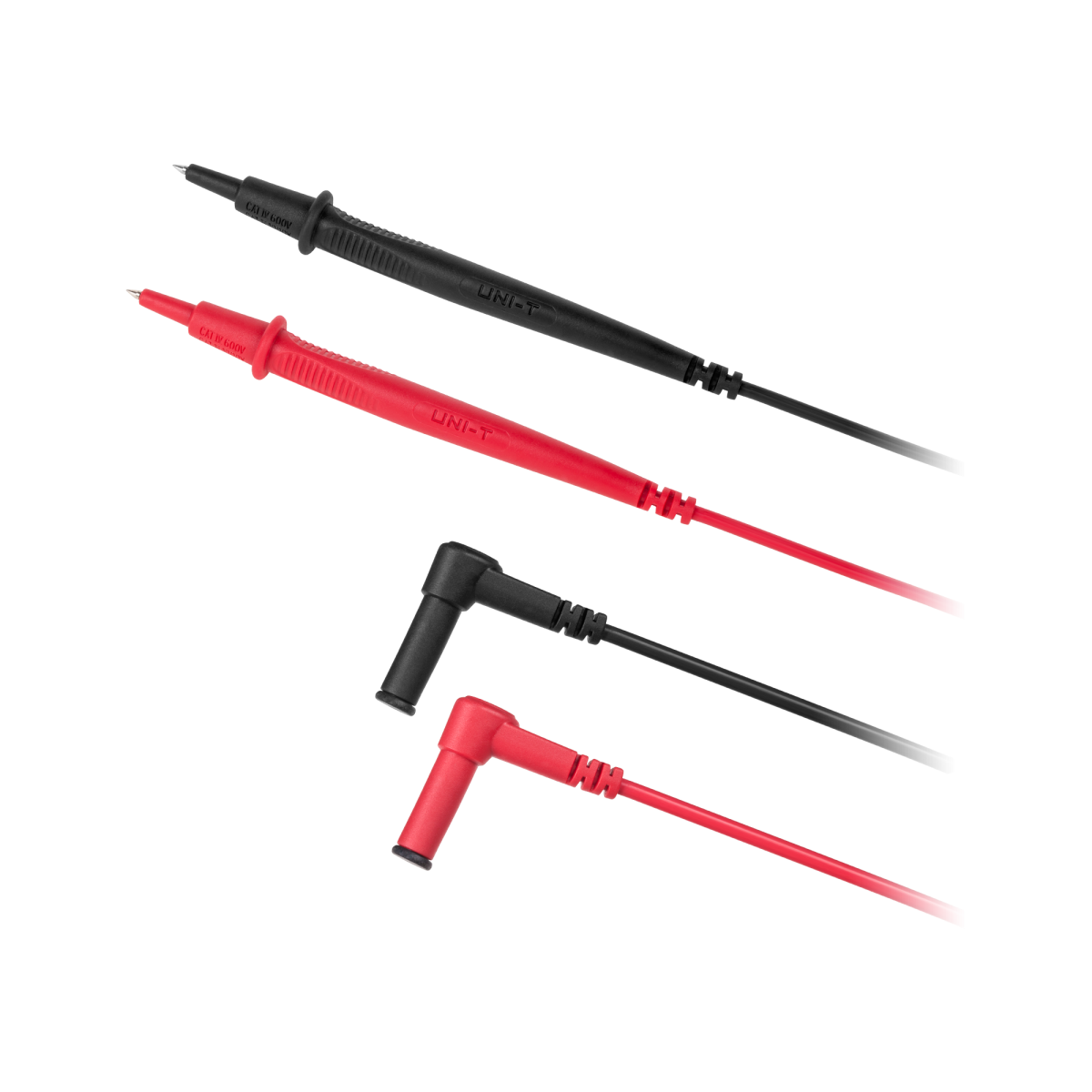

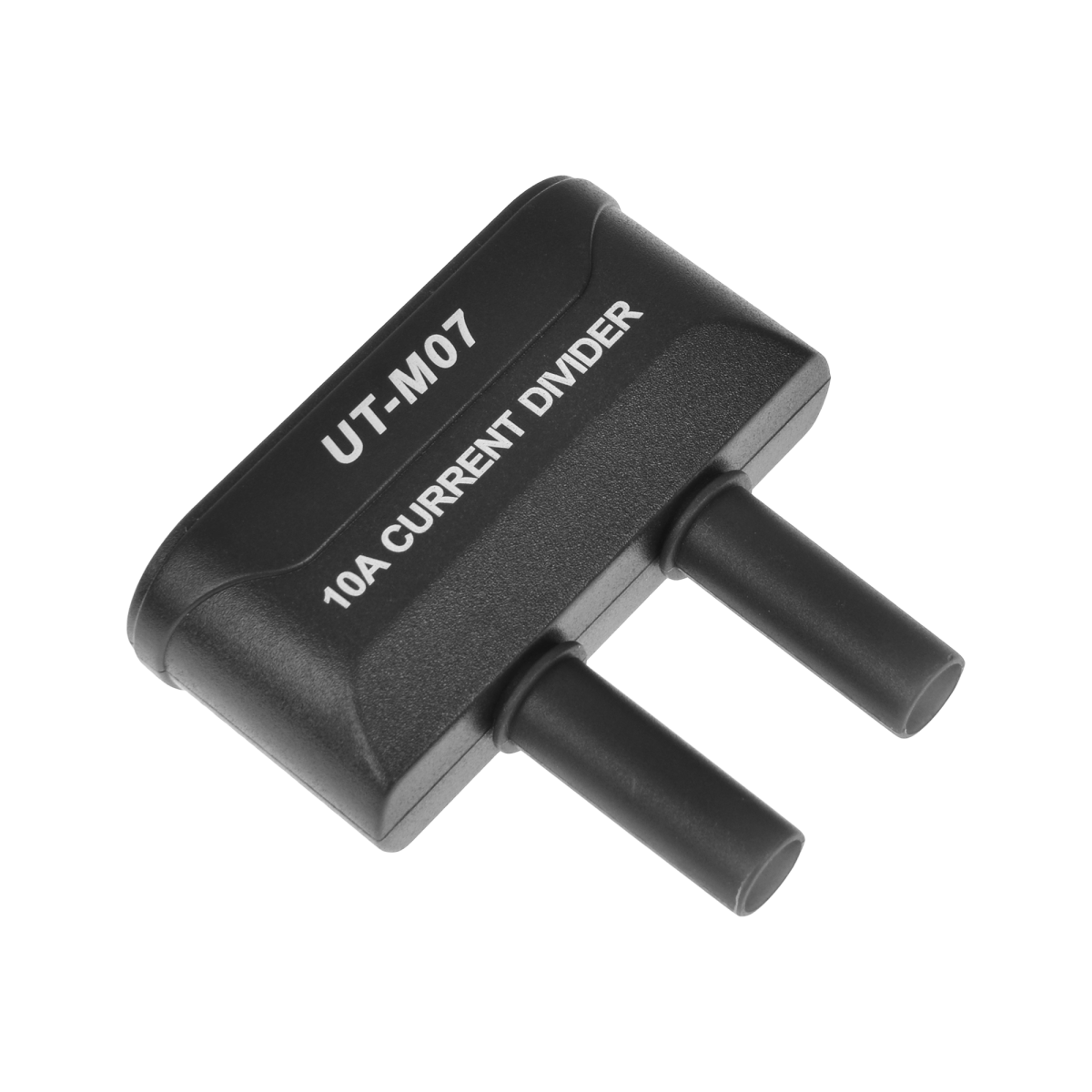

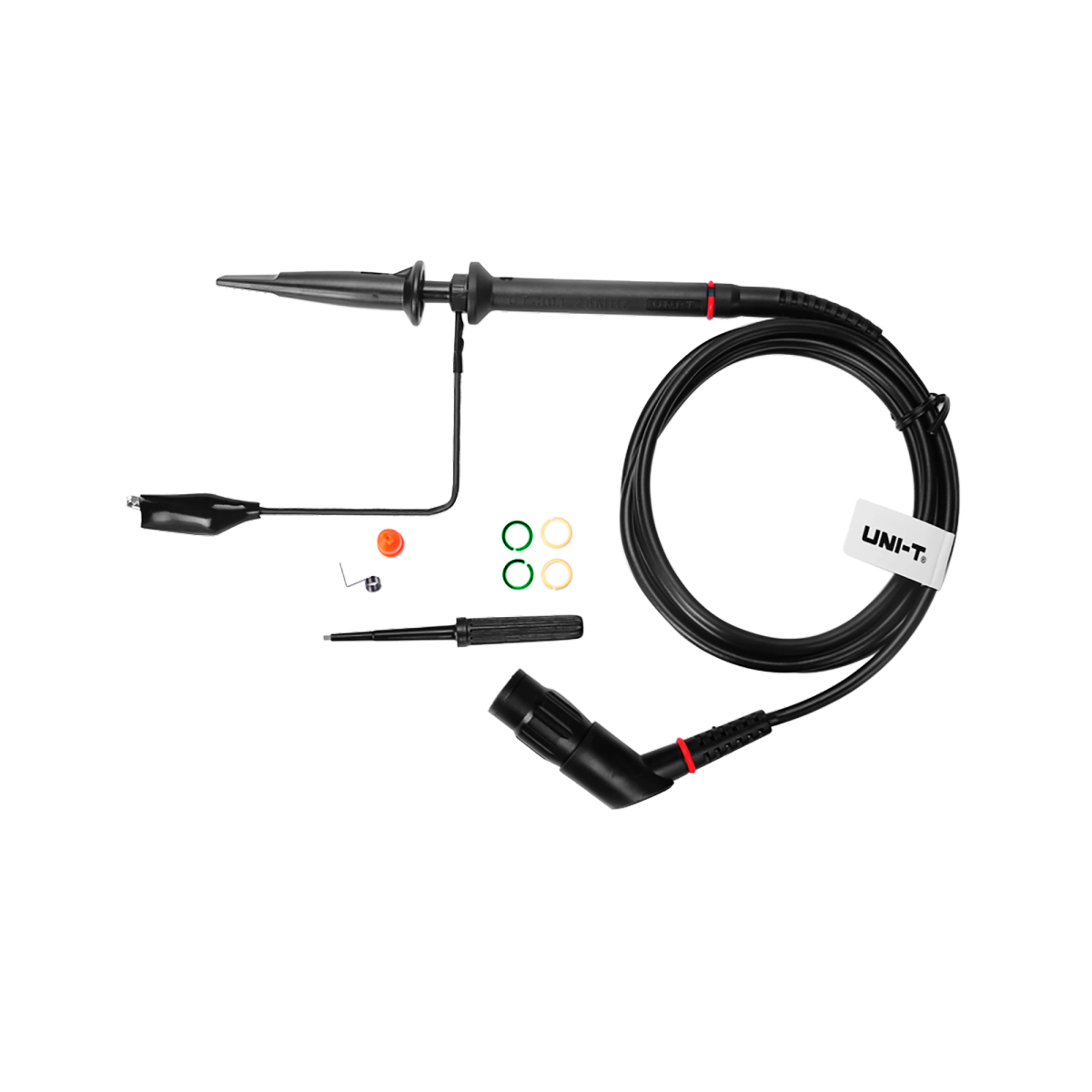

• Komplektacija: maitinimo laidas, matavimo laidai, matavimo zondas, USB laidas, maitinimo adapteris ir srovės matavimo priedai
