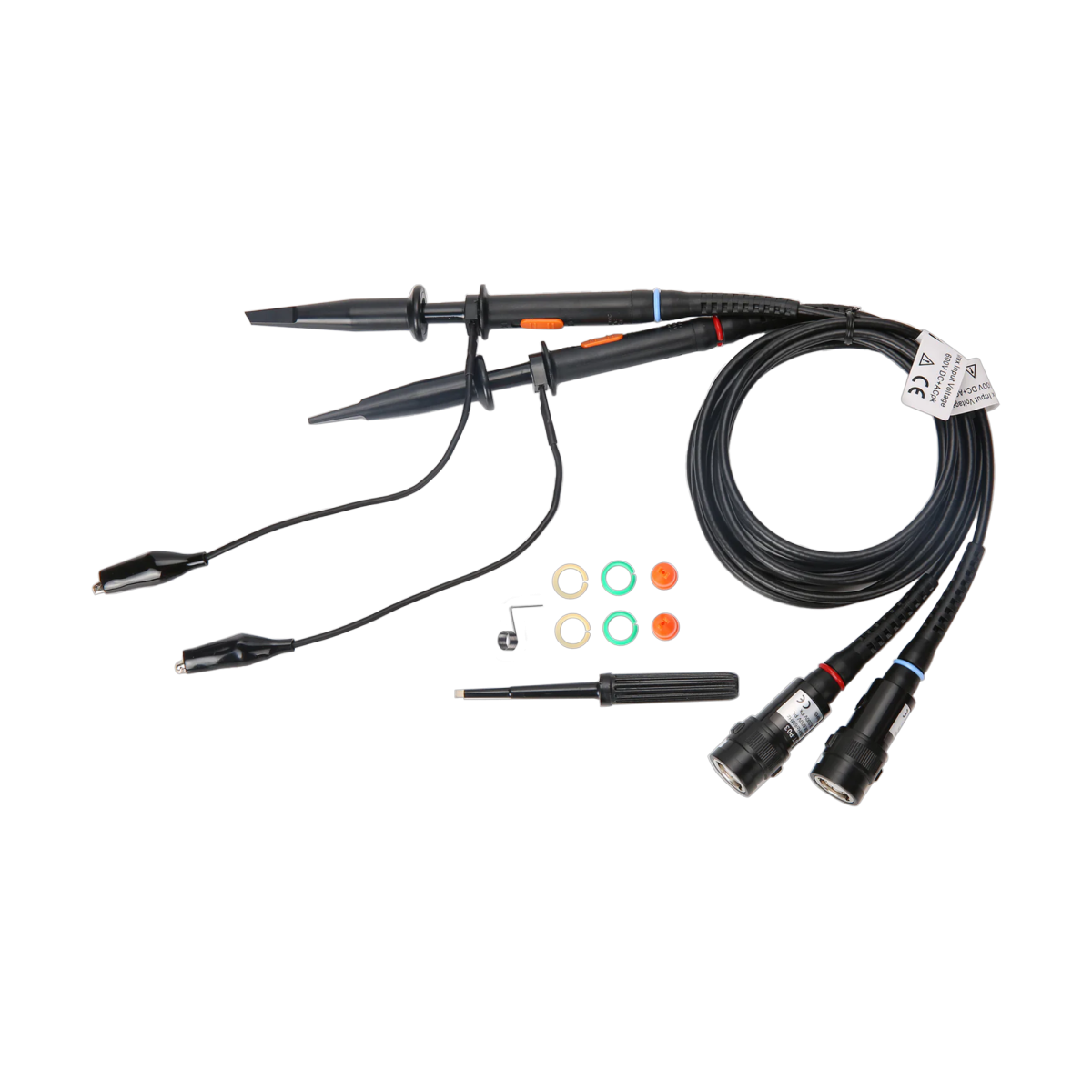

Osciloskopas Uni-T UPO1102

Osciloskopas Uni-T UPO1102

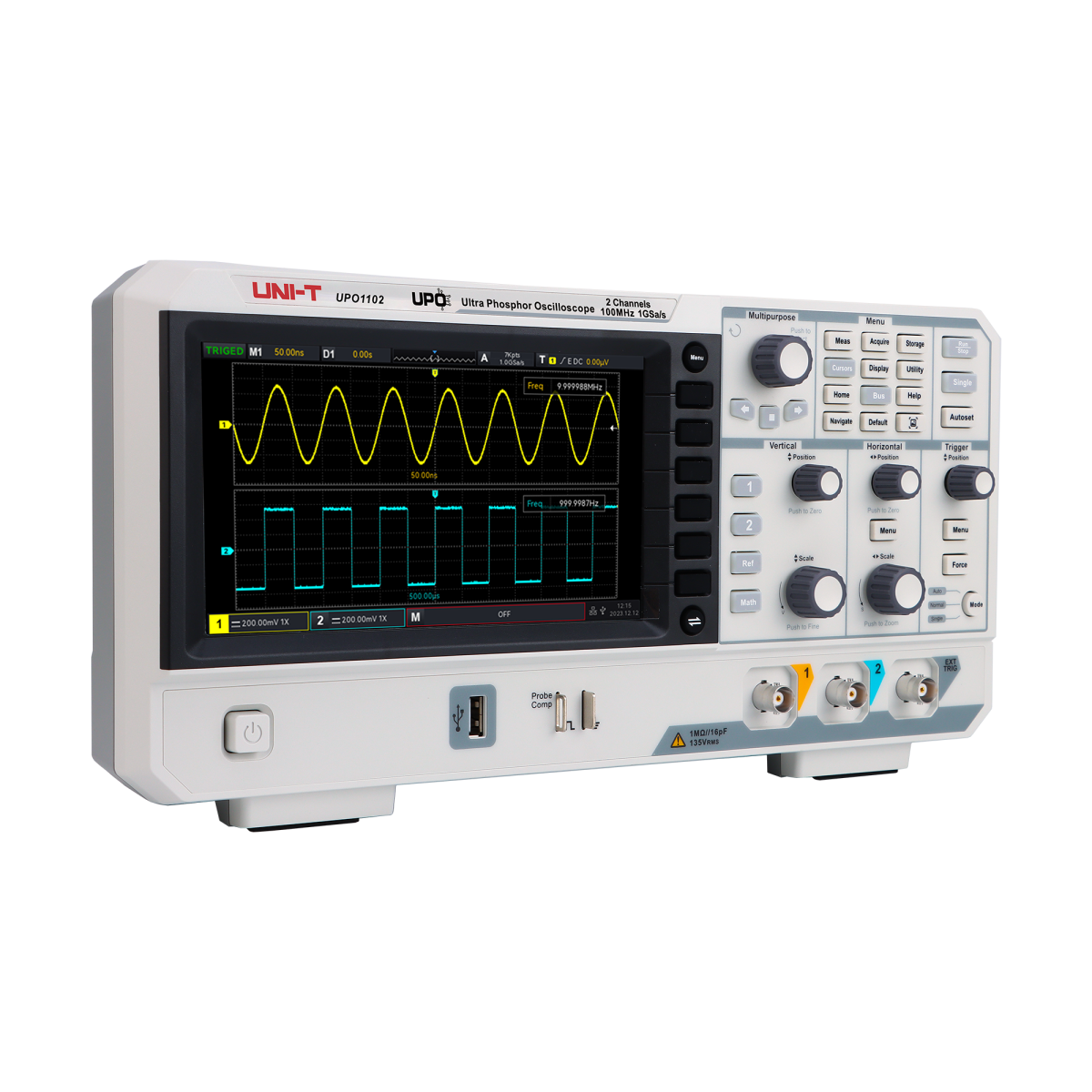

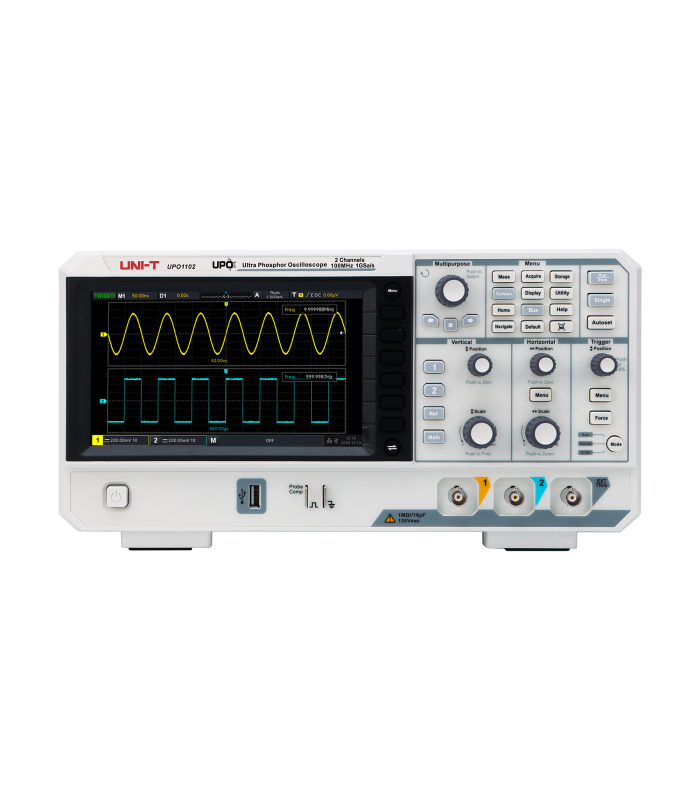

Skaitmeninis osciloskopas Uni-T UPO1102 skirtas elektros ir elektroninių signalų matavimui, analizei bei diagnostikai. Įrenginys turi 2 kanalus, 100 MHz analoginį dažnių juostos plotį, 1 GS/s diskretizavimo dažnį ir iki 500 000 wfms/s siekiantį signalo formų fiksavimo greitį.

Pagrindiniai privalumai

• 100 MHz analoginis dažnių juostos plotis – tiksliam įvairių signalų stebėjimui.
• 2 kanalai – patogiam kelių signalų palyginimui vienu metu.
• 1 GS/s diskretizavimo dažnis ir 56 Mpts atminties gylis naudojant 1 kanalą.
• 500 000 wfms/s signalo formų fiksavimo greitis – išsamesnei ir spartesnei signalų analizei.
• 27 automatinių matavimų parametrai, įskaitant amplitudę, dažnį, kilimo ir kritimo laiką, RMS bei darbo ciklą.
• RS232/UART ir I2C magistralių dekodavimas patogiam nuosekliųjų sąsajų signalų tikrinimui.
• FFT, matematinės ir loginės operacijos papildomai signalų analizei.
• USB, LAN ir AUX sąsajos patogiam prijungimui bei duomenų perdavimui.

Techniniai parametrai

• Analoginis dažnių juostos plotis: 100 MHz
• Kilimo laikas: ≤3,5 ns
• Kanalų skaičius: 2
• Diskretizavimo dažnis: 1 GS/s
• Atminties gylis: 56 Mpts (1 kanalas)
• Signalo formų fiksavimo greitis: 500 000 wfms/s
• Laiko bazė: 5 ns/div–50 s/div
• Įėjimo varža: (1 MΩ ±2 %) || (20 pF ±3 pF)
• Vertikalaus nuokrypio jautrumas: 1 mV/div–20 V/div (1 MΩ)
• Signalo stiprinimo tikslumas: ≤±3 %
• Signalo formų įrašymas: 120 000 kadrų
• Sinchronizavimo režimai: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
• Nuosekliųjų magistralių dekodavimas: RS232/UART, I2C
• Operacijos su signalų formomis: A+B, A-B, A×B, A/B, FFT, loginės ir išplėstinės operacijos
• Automatinis 27 parametrų matavimas: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay A→B (Rising edge), Delay A→B (Falling edge), Delay B→A (Rising edge), Delay B→A (Falling edge)
• Rezultatų rodymas: vienu metu rodomi 5 rezultatai
• Matavimų statistika: Average, Max, Min, standartinis nuokrypis, matavimo numeris
• Dažnių langas: 6 bitai

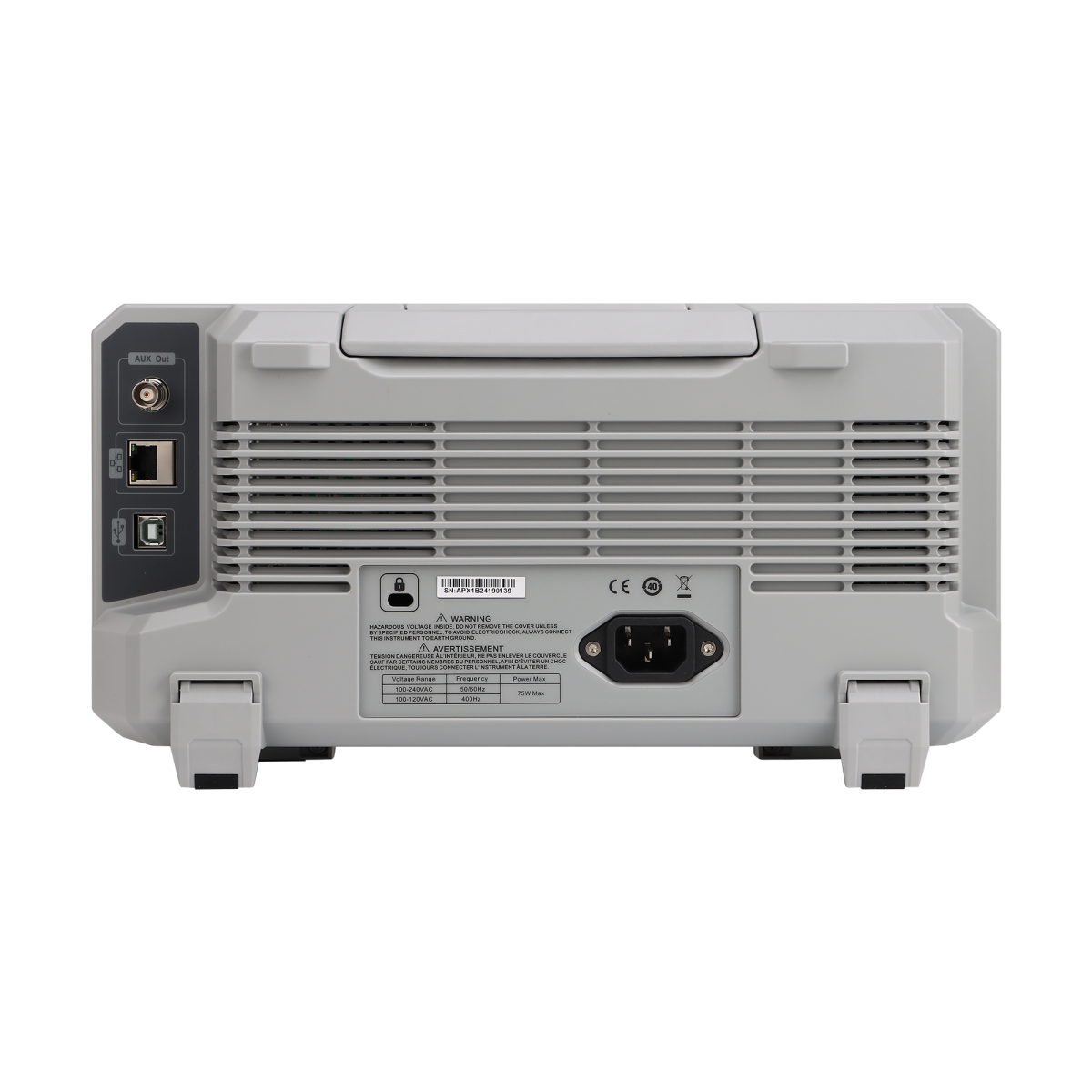

• Sąsajos: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

Bendrosios savybės

• Maitinimas: 100–240 V AC, 50/60 Hz
• Ekranas: 7″ TFT LCD, WVGA (800×480 px)
• Svoris: 2,5 kg
• Matmenys: 336 × 164 × 105 mm
