Osciloskopo zondas, kampinis BNC kištukas, 200 MHz, Uni-T UT-H05

Osciloskopo zondas Uni-T UT-H05

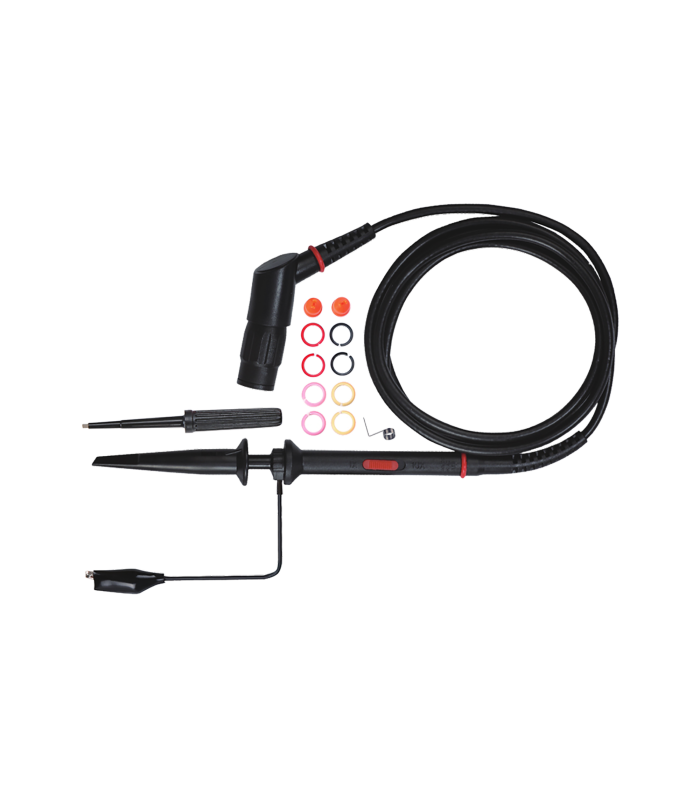

Uni-T UT-H05 – tikslus osciloskopo zondas, skirtas įvairaus dažnio signalams matuoti. Dėl patikimos konstrukcijos ir pažangių techninių parametrų jis tinka naudoti su UTD1000 serijos osciloskopais.

Pagrindiniai privalumai

• Iki 200 MHz dažnių juosta – tiksliems aukšto dažnio signalų matavimams.
• Du slopinimo režimai: 1:1 ir 1:10 – galima pritaikyti matavimo jautrumą pagal poreikį.
• Kampinis BNC kištukas – patogiam prijungimui prie osciloskopo.
• Suderinamumas su UTD1000 serija – tinkamas naudoti su šios serijos osciloskopais.

Slopinimo koeficientas ir dažnių juosta

Zondo dažnių juosta siekia iki 200 MHz. 1:1 slopinimo režimas tinka žemesnės įtampos signalams, o 1:10 režimas leidžia matuoti aukštesnės įtampos signalus.

Įėjimo impedancija ir darbinė įtampa

Naudojant 1:1 slopinimą, įėjimo impedancija yra 1 MOhm ±2 %, o naudojant 1:10 slopinimą – 10 MOhm ±2 %. Zondas gali veikti esant iki 300 Vpp įtampai 1:1 režimu ir iki 600 Vpp įtampai 1:10 režimu.

Konstrukcija ir suderinamumas

Kampinis BNC kištukas užtikrina patogų prijungimą ir padeda taupyti vietą aplink osciloskopo jungtį. Uni-T UT-H05 yra suderinamas su UTD1000 serijos osciloskopais.

Techniniai duomenys

• Dažnių juosta: 0–200 MHz
• Slopinimo koeficientas: 1:1 / 1:10
• Įėjimo impedancija: 1 MOhm ±2 % esant 1:1 slopinimui; 10 MOhm ±2 % esant 1:10 slopinimui
• Darbinė įtampa: 300 Vpp esant 1:1 slopinimui; 600 Vpp esant 1:10 slopinimui
• Kištukas: kampinis BNC
• Paskirtis: UTD1000 serijos osciloskopai
